如圖電路中二極管作用是什么?

ID:278006 · 發表于 2020-3-9 12:41

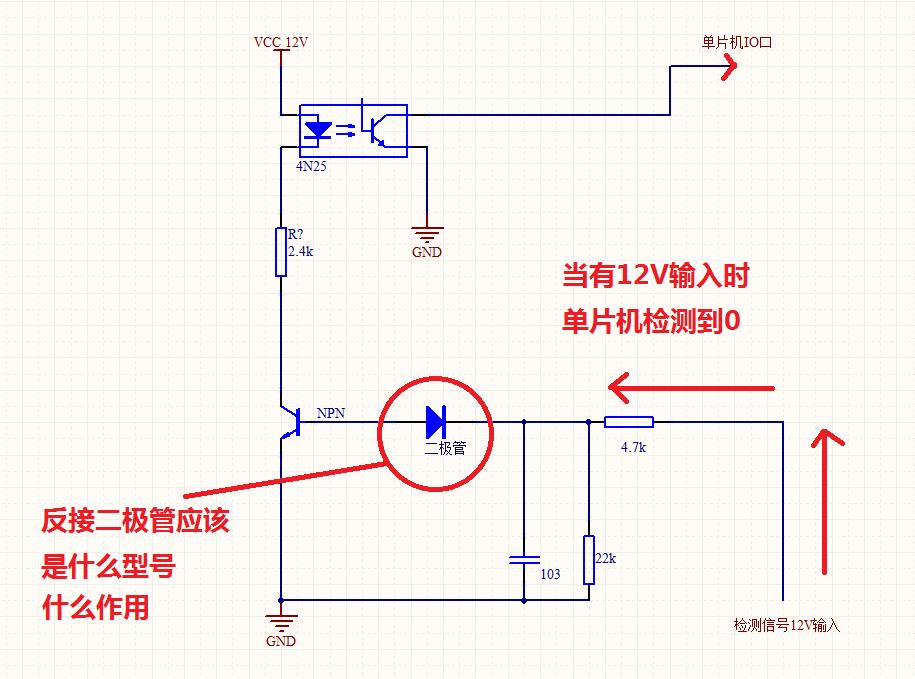

如圖二極管作用是什么

ID:332444 · 發表于 2020-3-9 13:09

反接的二極管有穩壓管

ID:612392 · 發表于 2020-3-9 13:12

恐怕是個穩壓二極管吧？

ID:160500 · 發表于 2020-3-9 13:37

你確定這是一個普通的二極管？

ID:690448 · 發表于 2020-3-9 14:08

交流信號？

ID:542117 · 發表于 2020-3-9 15:28

接IN711(7.5v)或IN712(8.2V)穩壓管應該可以滿足敘述的要求。

ID:282850 · 發表于 2020-3-9 15:38

二極管會是低于12V的穩壓管。初步估計6～9.9V范圍

ID:325624 · 發表于 2020-3-9 15:46

應該是一種電壓鉗位用的二極管，保護三極管發射結的

ID:342822 · 發表于 2020-3-9 17:01

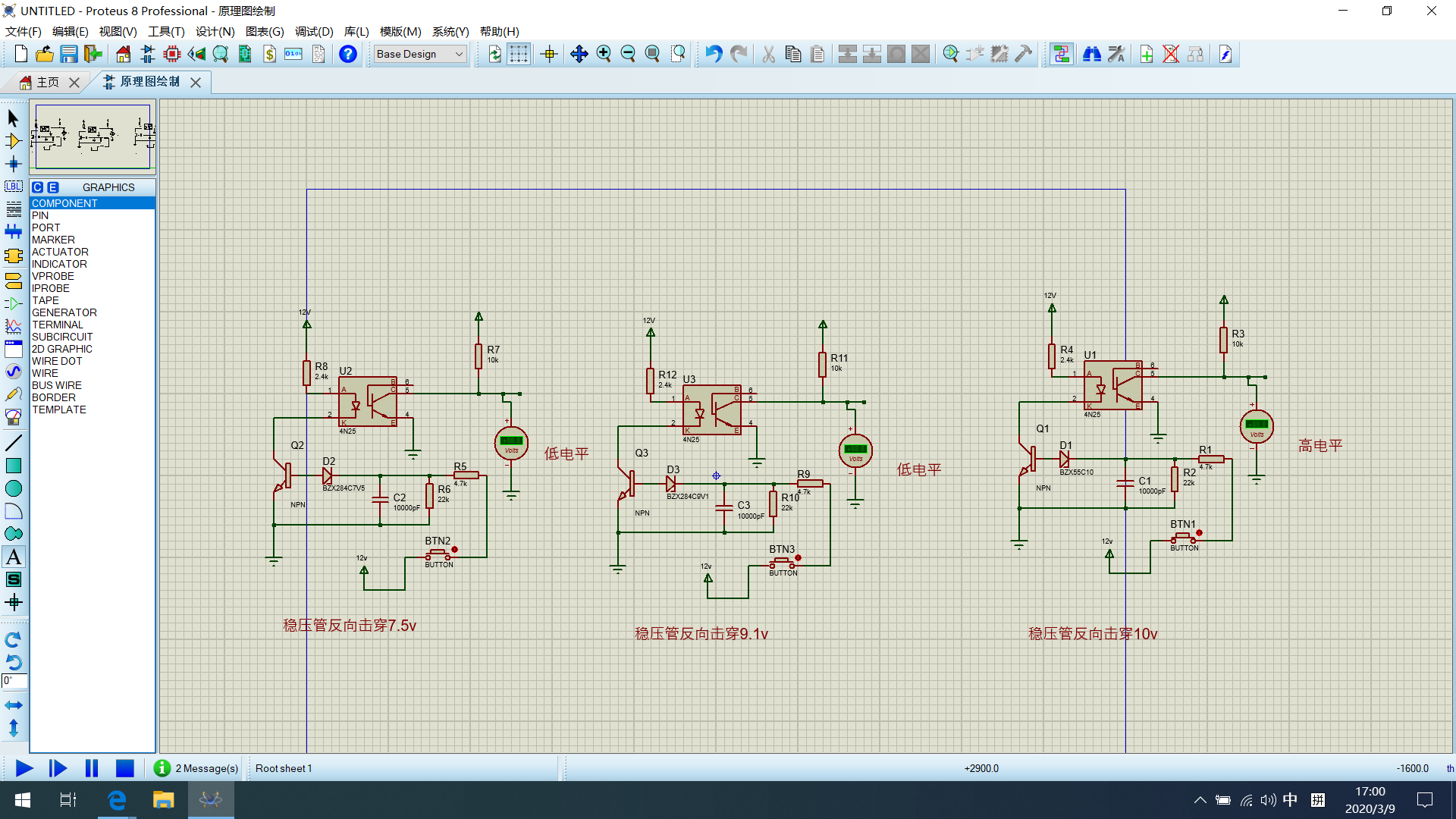

仿真驗證：

ID:705267 · 發表于 2020-3-9 17:02

應該是穩壓作業，為基級提供高電壓

ID:705393 · 發表于 2020-3-9 19:59

應該是個穩壓二極管

ID:491875 · 發表于 2020-3-9 20:20

7.5 8.2 9.1V的穩壓管都可以滿足要求。

ID:487821 · 發表于 2020-3-9 21:07

穩壓2極管,當電壓高于穩壓值時導通,應該是用于電壓檢測,

ID:278006 · 發表于 2020-3-10 08:47

taotie 發表于 2020-3-9 17:01
仿真驗證：

應該是6.7V的穩壓管謝謝!

ID:697350 · 發表于 2020-3-10 09:59

穩壓二極管

ID:677076 · 發表于 2020-3-10 11:26

應該是穩壓管。當檢測電壓達到穩壓值時使三極管導通

ID:593706 · 發表于 2020-3-10 14:50

這個二極管的作用是鉗位用的，也就是說，當輸入的電壓超過二極管的反向擊穿值時，它就導通，光耦開始有輸出，不過普通二極管是不能這么用的，肯定是一個穩壓二極管

ID:596446 · 發表于 2020-3-10 15:02

輸入低電平時有效

ID:692132 · 發表于 2020-3-11 06:04

那是穩壓管，不是二極管，檢測點有12v時擊穿給三極管提供基極電流，通過光耦給單片機提供一個低電平信號
