單片機串口打印調試程序PROTEUS模擬

[復制鏈接]
跳轉到指定樓層
樓主
我用PROTEUS模擬了郭天祥師傅書上的串口打印應用實例，涉及串口通訊，數碼管實時顯示。

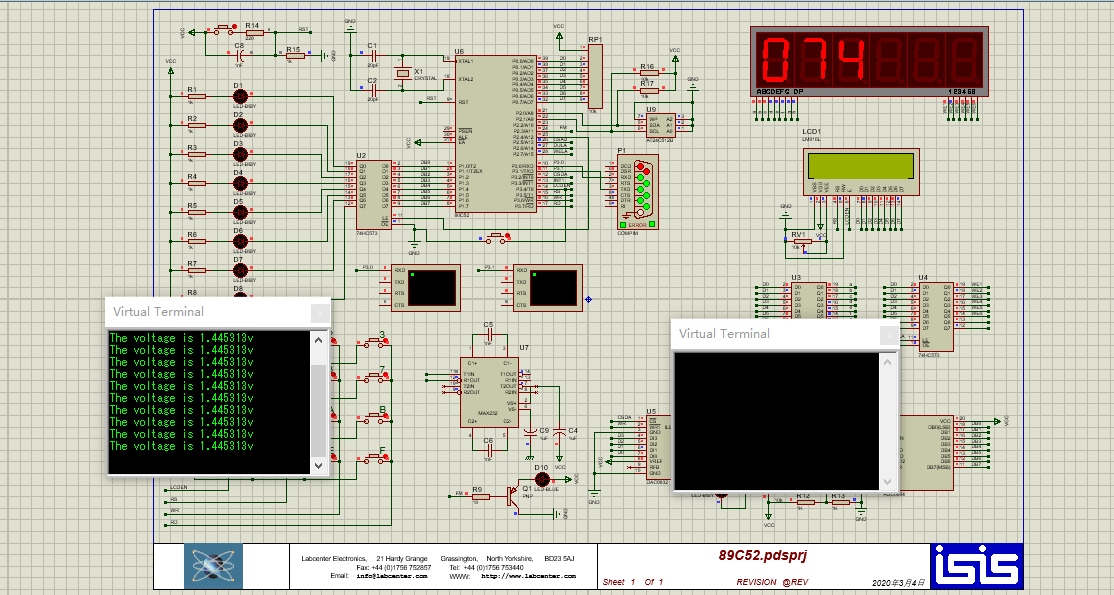

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include<reg52.h>
  2. #include<intrins.h>
  3. #include<stdio.h>
  4. #define uchar unsigned char
  5. #define uint unsigned int
  6. sbit dula=P2^6;
  7. sbit wela=P2^7;
  8. sbit adwr=P3^6;
  9. sbit adrd=P3^7;
  10. sbit CSAD=P2^5;
  11. uchar flag, a;
  12. uchar flag_uart, flag_time, flag_on, a, i, t0_num, ad_val;
  13. float ad_vo;
  14. uchar code table[]={0x3f, 0x06, 0x5b, 0x4f,
  15.                                                                                 0x66, 0x6d, 0x7d, 0x07,
  16.                                                                                 0x7f, 0x6f, 0x77, 0x7c,
  17.                                                                                 0x39, 0x5e, 0x79, 0x71};
  18. void delayms(uint xms)
  19. {
  20.         uint i, j;
  21.         for(i=xms; i>0; i--)
  22.                 for(j=110; j>0; j--);
  23. }

  25. void init()
  26. {
  27.         TMOD=0x21;
  28.         TH0=(65536-50000)/256;
  29.         TL0=(65536-50000)%256;
  30.         TH1=0xfd;
  31.         TL1=0xfd;
  32.         TR1=1;
  33.         ET0=1;
  34.         SM0=0;
  35.         SM1=1;
  36.         REN=1;
  37.         EA=1;
  38.         ES=1;
  39.         CSAD=0;
  40. }

  42. void display(uchar value)
  43. {
  44.         uchar bai, shi, ge;
  45.         bai=value/100;
  46.         shi=value%100/10;
  47.         ge=value%10;
  48.
  49.         dula=1;
  50.         P0=table[bai];
  51.         dula=0;
  52.         P0=0xff;
  53.         wela=1;
  54.         P0=0x7e;
  55.         wela=0;
  56.         delayms(5);
  57.         P0=0xff;
  58.         wela=1;
  59.         wela=0;
  60.         dula=1;
  61.         P0=table[shi];
  62.         dula=0;
  63.         P0=0xff;
  64.         wela=1;
  65.         P0=0x7d;
  66.         wela=0;
  67.         delayms(5);
  68.         P0=0xff;
  69.         wela=1;
  70.         wela=0;
  71.         dula=1;
  72.         P0=table[ge];
  73.         dula=0;
  74.         P0=0xff;
  75.         wela=1;
  76.         P0=0x7b;
  77.         wela=0;
  78.         delayms(5);
  79.         P0=0xff;
  80.         wela=1;
  81.         wela=0;
  82. }

  84. uchar get_ad()
  85. {
  86.         uchar adval;
  87.         adwr=1;
  88.         _nop_();
  89.         adwr=0;
  90.         _nop_();
  91.         adwr=1;
  92.         P1=0xff;
  93.         adrd=1;
  94.         _nop_();
  95.         adrd=0;
  96.         _nop_();
  97.         adval=P1;
  98.         adrd=1;
  99.         return adval;
  100. }

  102. void main()
  103. {
  104.         init();
  105.         wela=1;
  106.         P0=0x7f;
  107.         wela=0;
  108.         while(1)
  109.         {
  110.                 if(flag_uart==1)
  111.                 {
  112.                         flag_uart=0;
  113.                         ES=0;
  114.                         TI=1;
  115.                         switch(flag_on)
  116.                         {
  117.                                 case 0: puts("Turn on ad!\n");
  118.                                                                 TR0=1;
  119.                                                                 break;
  120.                                 case 1: printf("Turn off ad!\n");
  121.                                                                 TR0=0;
  122.                                                                 break;
  123.                                 case 2: puts("Error!\n");
  124.                                                                 break;
  125.                         }
  126.                         while(!TI);
  127.                         TI=0;
  128.                         ES=1;
  129.                 }
  130.                 if(flag_time==1)
  131.                 {
  132.                         flag_time=0;
  133.                         ad_val=get_ad();
  134.                         ad_vo=(float)ad_val*5.0/256.0;
  135.                         ES=0;
  136.                         TI=1;
  137.                         printf("The voltage is %fv\n", ad_vo);
  138.                         while(!TI);
  139.                         TI=0;
  140.                         ES=1;
  141.                 }
  142.                 display(ad_val);
  143.         }
  144. }

  146. void timer0() interrupt 1
  147. {
  148.         TH0=(65536-50000)/256;
  149.         TL0=(65536-50000)%256;
  150. ……………………

  152. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
新建文件夾.rar (204.63 KB, 下載次數: 35)
