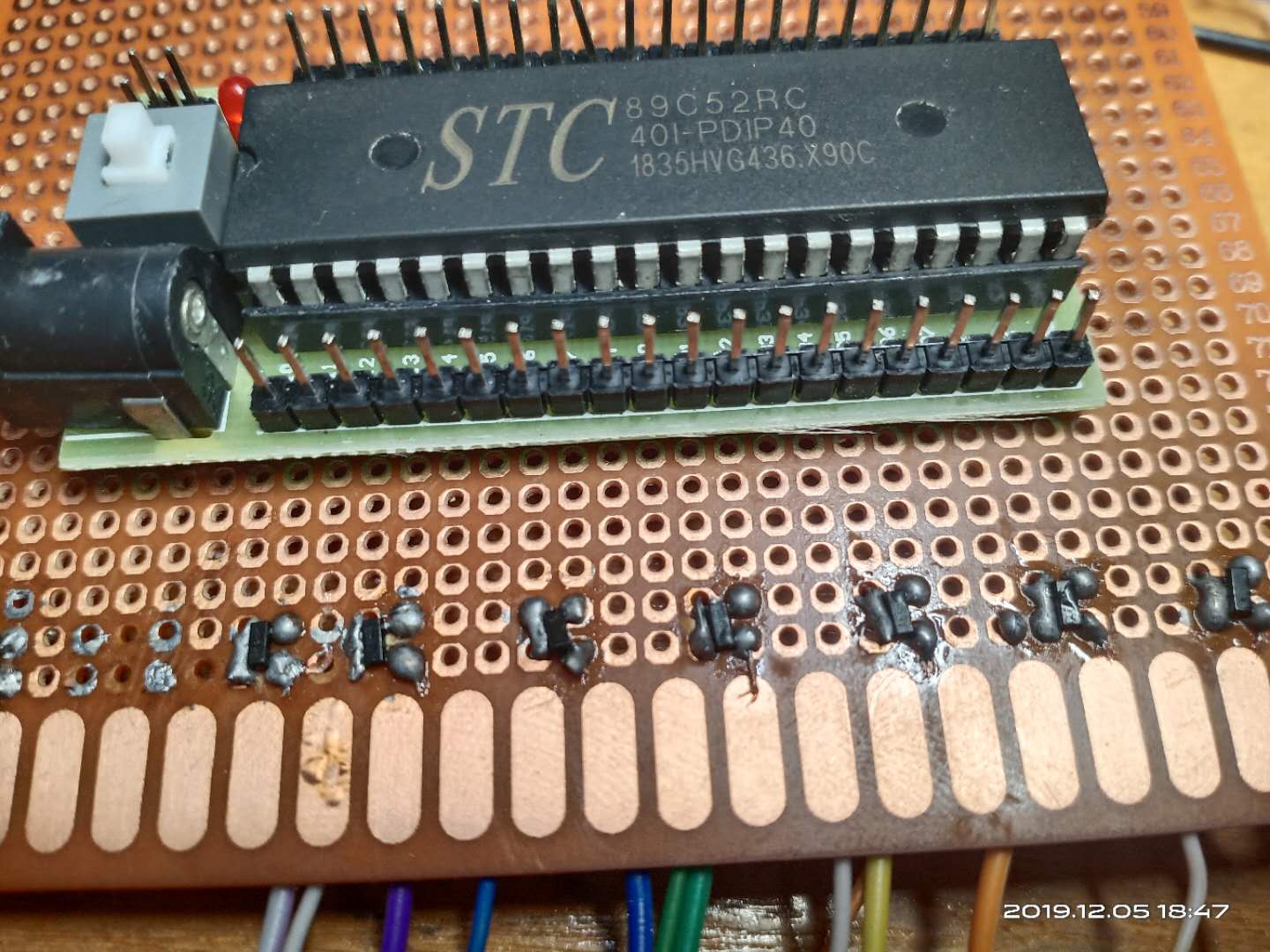

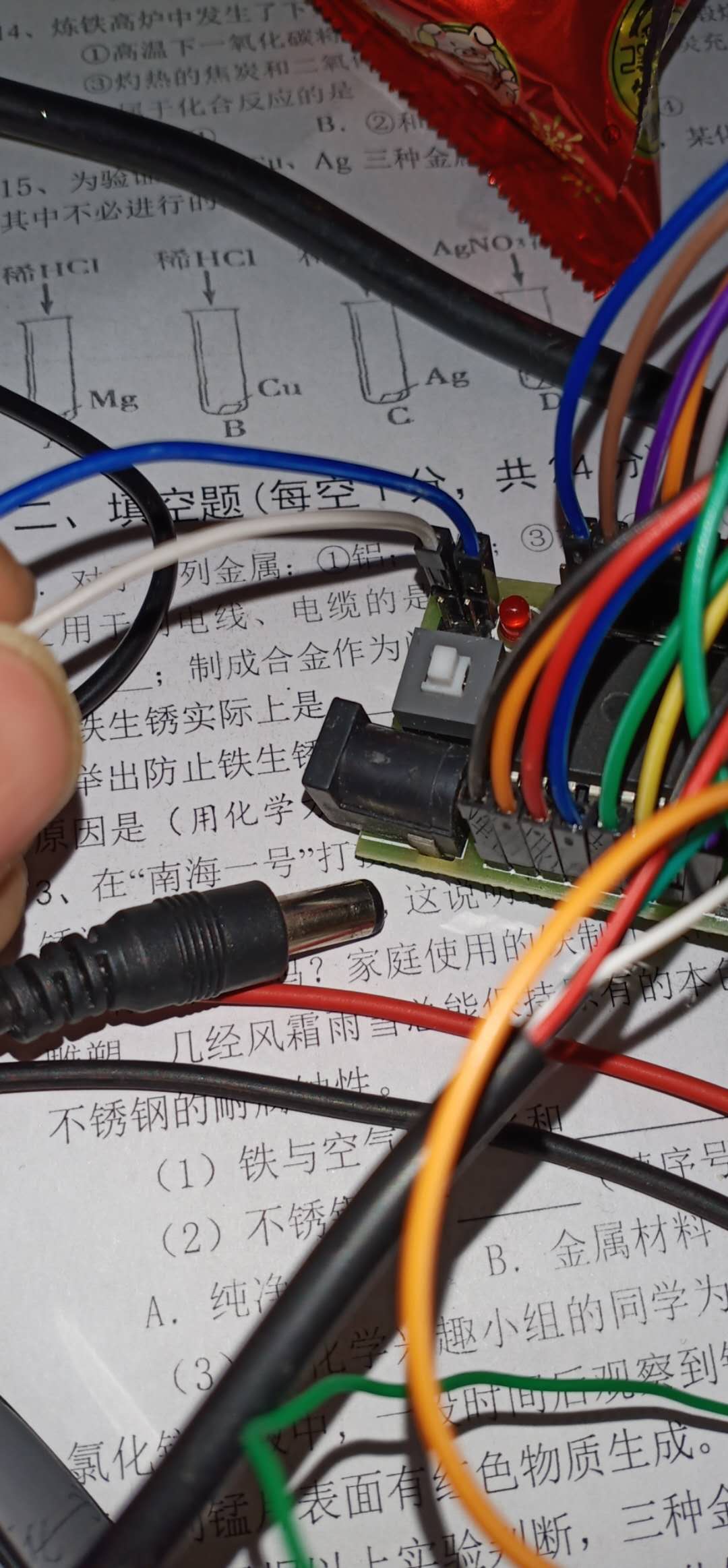

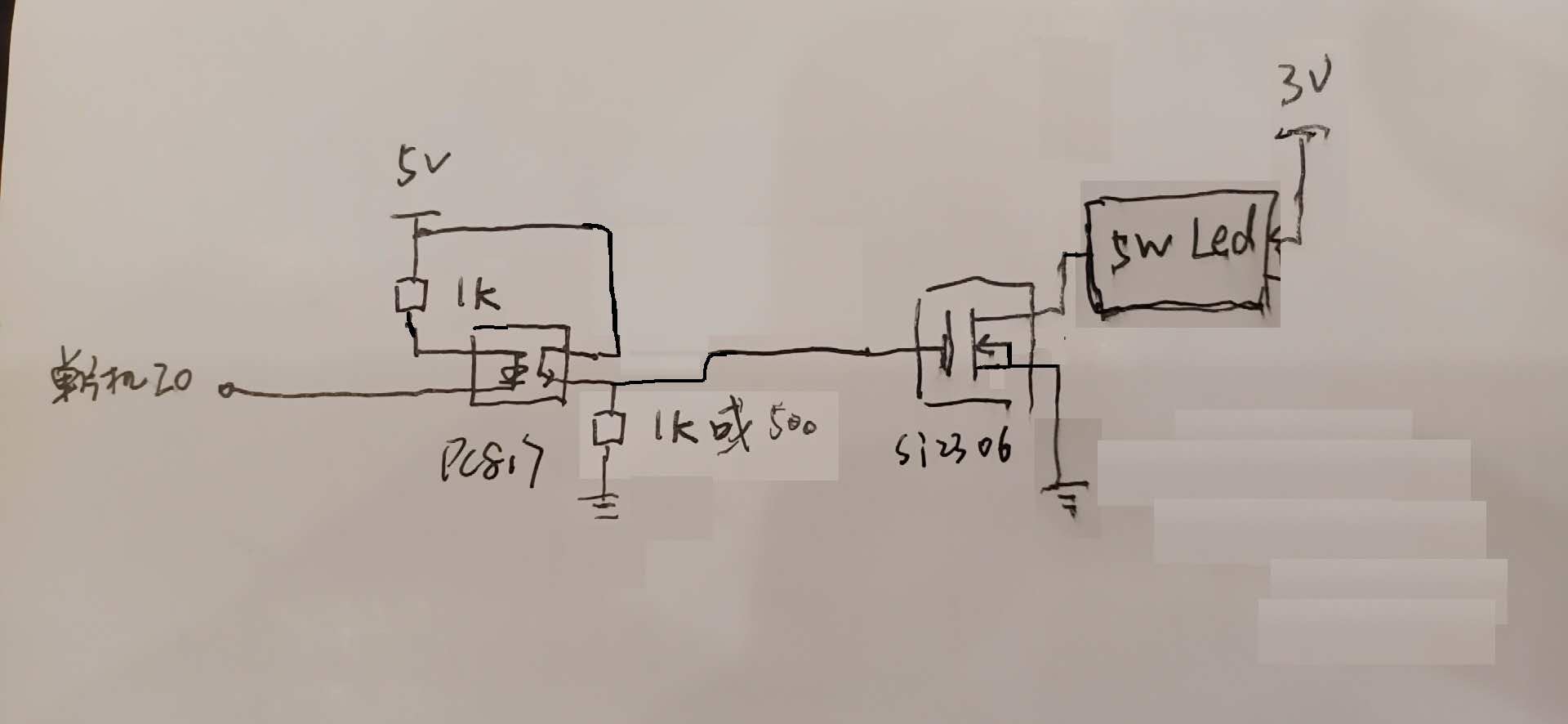

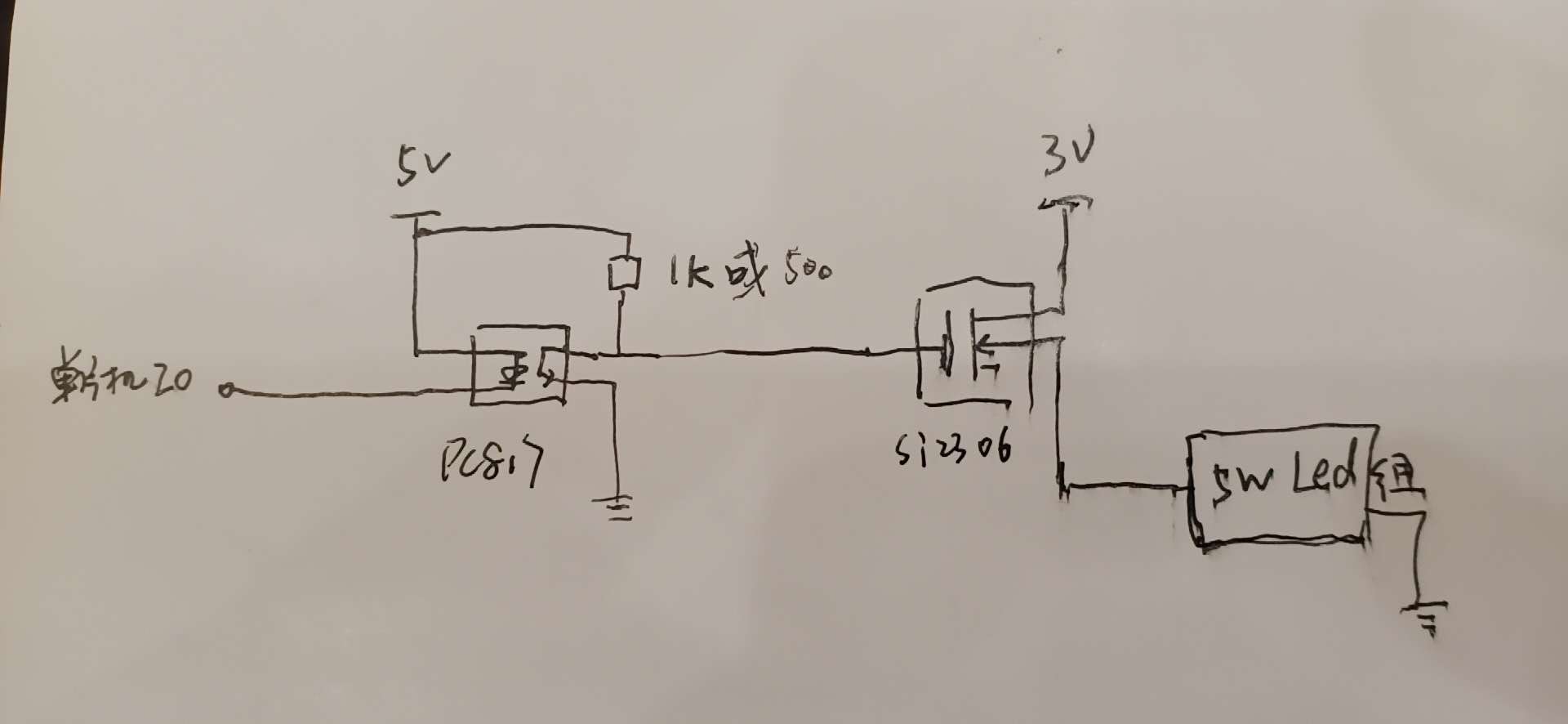

看技術小白如何一步一步走來的 第一次玩單片機，網上買來的心形流水燈，做好之后，想把它放大，裝飾實驗樓，也作為新創立的科技小制作社團的招牌。 流水燈是32路的，就想做32塊LED燈塊，其中兩塊比較大的，用燈組成兩個字，其余小一點，開始設計成箭頭啊，菱形啊，圖案啊，但幾十個LED組不成好看的圖案，最后改成最簡單的：方塊。 用什么做LED底板呢？開始想到的是用透明的厚膠墊，用來做桌墊的那種，可找來幾塊廢舊的厚膠墊門簾做一個后發現，做起之后不平整，扭曲了，不好看，做那兩個大字差不多。用什么呢，在淘寶上轉轉，突然發現洞洞板不錯，有大有小，插上LED正合適，就買來30塊，還有一塊大的做電路板。 燈有了，電路呢，單片機得加放大電路啊，還得買來大功率的開關電源。電源好買，3V30A，功率足夠了。加上三極管做開關管，網上輕易能找來三極管的型號，NPN，PNP，可網上搜三極管的知識發現它們只談到如何使它導通，卻沒說如何讓他們截止，并且還說什么電流不過零無法截止，看網上的圖片，還用到了光隔離，再搜，有用MOS管的電路，可以導通和截止，就用它了。于是乎，我按照我剛搜來的知識的理解畫了個電路圖，不知道行不行，就想到了發求助貼，http://www.zg4o1577.cn/bbs/dpj-174306-1.html 發貼后，果然有大神指導，修改了我的電路，謝謝管理員和各位大神，特別是wulin ，讓我有了信心，于是我就買來了，所需的電子原件，開始動手。 元件到手，我天！貼片的si2306 MOS管太太小了，圖片上看也挺大的啊，小到拿不住，這才知道了各種封裝的概念，經驗經驗。先試一路，行得通，就開始設計32路合在一起的，畫電路圖，做出來8路，很粗糙，通電試，行得通，后面三行就做得好一些了。 做成之后，用32個LED燈模擬32個燈組做實驗，發現有問題，流水亮可以，不會累積亮，反復下載程序，解決不了，把芯片換到成品愛心燈上正常，說明還是電路的問題，原來的試驗發現不了這個問題，哪兒的問題呢，幸虧我有萬用表，我就量該亮不亮的燈，到底是5V電源沒到供到哪，結果測試，光隔離輸出處該高電平時就沒高電平，仔細檢查，發現我只會用1K的電阻，光隔離輸入端加了1K電阻太大，多個IO管腳低電平時，光隔離輸入電流太小而沒有導通，于是我就把這個1K的電阻給短路了，結果可以了，能堆積點亮了，可試驗幾次后，我又發現個別路燈不會亮了，又檢查，程序沒問題，出現在電路上，我又用萬用表檢查，發現是光隔離壞掉了，開始沒在意，壞掉的換掉，可接連壞了四個，我想問題應該是出在我短路了電阻，電流過大，燒掉光隔離了，于是我開始測試，加1K電阻和短路的情況下流過光隔離的電流，發現加上電阻不到1ma，不加電阻500ma,而我查光隔離的參數，它額定電流是50ma，果真是這兒的問題，于是我找來電阻測試，選了個200歐的吧，電流變成了40ma ,換上去之后，終于正常了。 然后去五樓安裝，粘在玻璃上，反反復復試，亮了，但仍有問題，個別燈在個別花樣下仍然不亮，原因沒找到。 最后又看教程，發現我所做的所有工作，可以用驅動IC緩沖器來代替，四片，就能32路，可憐我焊了那么久的貼片三極管。
成品亮起的視頻
|
