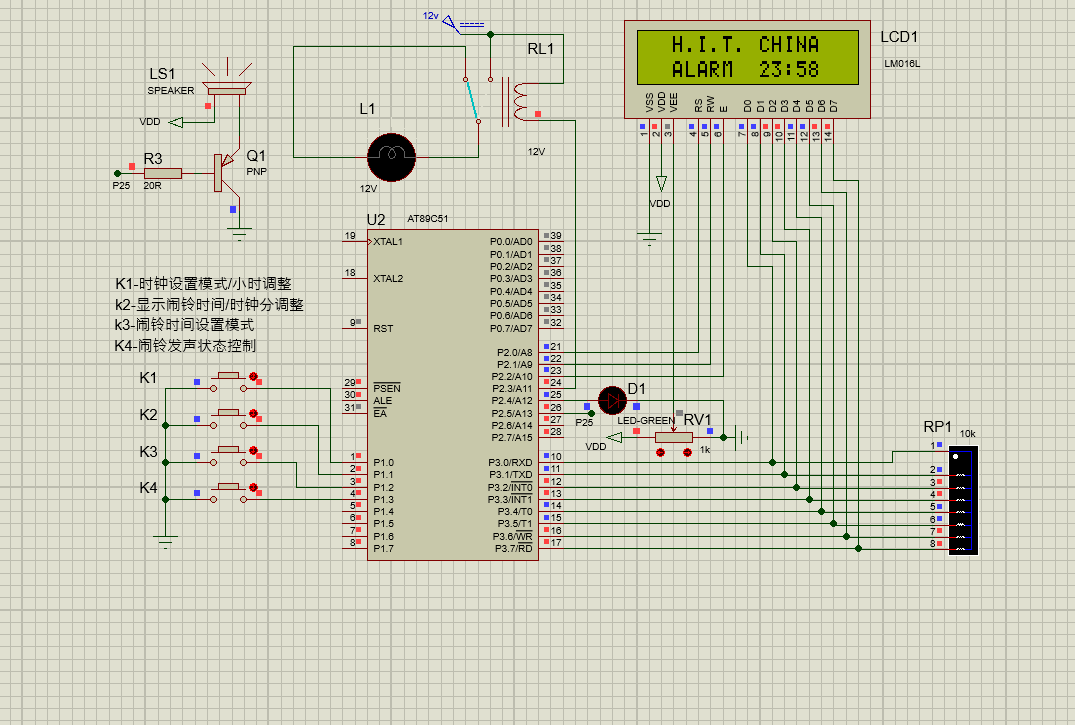

單片機LCD1602顯示的定時鬧鐘程序

ID:199811 · 發表于 2020-2-29 14:52

#include<reg51.h>
#include<lcd1602.h>
#define uchar unsigned char
#define uint unsigned int
sbit key0=P1^0;
sbit key1=P1^1;
sbit key2=P1^2;
sbit key3=P1^3;
sbit buzzer=P2^5;
sbit relay=P2^3;//buzzer & relay均為低電平工作
sbit led=P2^4;
sbit lamp=P2^5;
uchar code date[]=" H.I.T. CHINA ";
uchar code time[]=" ALARM 23:58 ";
uchar code bell[]=" ALARM : ";
uchar second=40,minute=58,hour=23,counter=0;
uchar bellminute=0,bellhour=0;
uchar buzzerflag,clockflag;//若標志為1，則工作
void ledshow()//led閃爍，標示程序開始運轉
{
uchar i;
for(i=0;i<=100;i++)
{
led=~led;
delay(5);
}
}
uchar keyscan()//鍵盤掃描
{
uchar keyvalue,temp;
keyvalue=0;
P1=0xff;
temp=P1;
if(~(P1&temp))
{
switch(temp)
{
case 0xfe:
keyvalue=1;
break;
case 0xfd:
keyvalue=2;
break;
case 0xfb:
keyvalue=3;
break;
case 0xf7:
keyvalue=4;
break;
default:
keyvalue=0;
break;
}
}
return keyvalue;
}
void clock_init()//lcd時鐘寫入初始化
{
uchar i,j;
for(i=0;i<16;i++)
{
write_data(date[i]);[/i][i]
}
write_com(0x80+0x40);
for(j=0;j<16;j++)
{
write_data(time[j]);
}
}
void timer0_init()//中斷初始化
{
EA=1;
ET0=1;
TMOD=0x01;
TH0=0xd8;//每10m中斷一次
TL0=0xf0;
TR0=1;
}
void clock_write()//時鐘實時寫入
{
write_sfm(0x49,hour);
write_sfm(0x4c,minute);
}
void key_menu()//總鍵盤掃描函數
{
unsigned char keyvalue_menu=0,keyvalue_change=0,i,j;
keyvalue_menu=keyscan();
if(keyvalue_menu)
{
if(keyvalue_menu==1)//按鍵1，走時停止，開始更改時鐘值
{
while(~key0);//防抖
TR0=0;
do{
keyvalue_change=keyscan();
if(keyvalue_change==1)//按下1鍵，更改小時
{
while(~key0);
if(hour<23)
{
hour++;
}
else
{
hour=0;
}
}
else if(keyvalue_change==2)//按下2鍵，更改分鐘
{
while(~key1);
if(minute<59)
{
minute++;
}
else
{
minute=0;
}
}
else if(keyvalue_change==4)//按下4鍵，更改響鈴方式
{
while(~key3);
buzzerflag=~buzzerflag;
if(buzzerflag)//鬧鈴運轉，3聲
{
buzzer=0;
delay(100);
buzzer=1;
delay(100);
buzzer=0;
delay(100);
buzzer=1;
delay(100);
buzzer=0;
delay(100);
buzzer=1;
delay(100);
}
else//鬧鈴關閉，1聲
{
buzzer=0;
delay(100);
buzzer=1;
delay(100);
}
}
write_sfm(0x49,hour);
write_sfm(0x4c,minute);
}while(keyvalue_change!=3);//按下3鍵，從新開始走時
while(~key2==0);
TR0=1;//調整時間后從新開始走時
}
else if(keyvalue_menu==2)//按鍵2，走時繼續，顯示鬧鐘值
{
while(~key1);//防抖
do{
for(i=0;i<16;i++)
{
write_data(date[i]);[/i][i]
}
write_com(0x80+0x40);
for(j=0;j<16;j++)
{
write_data(bell[j]);
}
write_sfm(0x49,bellhour);
write_sfm(0x4c,bellminute);
keyvalue_change=keyscan();
}while(keyvalue_change!=3);//未完成設置前始終顯示當前鬧鐘
while(~key2);
}
else if(keyvalue_menu==3)//按鍵3，走時繼續，設置鬧鐘值
{
while(~key2);
do{
if(keyvalue_change==1)//按下1鍵，更改小時
{
while(~key0);
if(bellhour<23)
{
bellhour++;
}
else
{
bellhour=0;
}
}
else if(keyvalue_change==2)//按下2鍵，更改分鐘
{
while(~key1);
if(bellminute<59)
{
bellminute++;
}
else
{
bellminute=0;
}
}
else if(keyvalue_change==4)//按下4鍵，更改響鈴方式
{
while(~key3);
buzzerflag=~buzzerflag;
if(buzzerflag)//鬧鈴運轉，3聲
{
buzzer=0;
delay(100);
buzzer=1;
delay(100);
buzzer=0;
delay(100);
buzzer=1;
delay(100);
buzzer=0;
delay(100);
buzzer=1;
delay(100);
}
else//鬧鈴關閉，1聲
{
buzzer=0;
delay(100);
buzzer=1;
delay(100);
}
}
for(i=0;i<16;i++) //實時顯示修改結果
{
write_data(date[i]);[/i][i]
}
write_com(0x80+0x40);
for(j=0;j<16;j++)
{
write_data(bell[j]);
}
write_sfm(0x49,bellhour);
write_sfm(0x4c,bellminute);
keyvalue_change=keyscan();
}while(keyvalue_change!=3);//按下3鍵，重新開始顯示走時
while(~key2);//防抖
}
else if(keyvalue_menu==4)//按鍵4，關閉/開啟鬧鐘
{
while(~key2);
clockflag=!clockflag;
if(clockflag)//鬧鐘運轉，3聲
{
[color=#f4a460] buzzer=0;[/color]
[color=#f4a460] delay(100);[/color]
[color=#f4a460] buzzer=1;[/color]
[color=#f4a460] delay(100);[/color]
[color=#f4a460] buzzer=0;[/color]
[color=#f4a460] delay(100);[/color]
[color=#f4a460] buzzer=1;[/color]
[color=#f4a460] delay(100);[/color]
[color=#f4a460] buzzer=0;[/color]
[color=#f4a460] delay(100);[/color]
[color=#f4a460] buzzer=1;[/color]
[color=#f4a460] delay(100);[/color]
}
else//鬧鐘關閉，1聲
{
buzzer=0;
delay(100);
buzzer=1;
delay(100);
}
}
}
}
void alarm_clock()
{
if((minute==bellminute)&&(hour==bellhour)&&(clockflag))//鬧鐘打開且達到預設時間時啟動鬧鐘
{
if(buzzerflag)//如果鬧鈴打開
{
relay=0;
buzzer=0;
}
else
{
relay=0;
buzzer=1;
}
}
else
{
relay=1;
buzzer=1;
}
}
void main()
{
ledshow();//程序啟動，led閃爍
init1602();//lcd初始化
clock_init();//時鐘初始化
timer0_init();//中斷初始化
while(1)
{
clock_write();
key_menu();
alarm_clock();
}
}
void timer0() interrupt 1
{
if(counter<100) //判斷時間變換問題
{
counter++;
}
else
{
counter=0;
led=~led;
if(second<59)
{
second++;
}
else
{
second=0;
if(minute<59)
{
minute++;
}
else
{
minute=0;
if(hour<23)
{
hour++;
}
else
{
hour=0;
}
}
}
}
TH0=0xd8;//重新加載中斷值
TL0=0xf0;
TR0=1;
}

復制代碼

ID:819841 · 發表于 2020-10-12 23:48

程序運行出錯了～

ID:875201 · 發表于 2021-1-8 10:19

這個L1 12V的在哪里的啊，我找了一遍沒看到，博主看到回復一下我唄，我們要做設計。。

ID:875201 · 發表于 2021-1-8 10:20

那個L112V的元器件在哪里啊
