STM32F103通過labview上位機上傳溫濕度數據到OneNET物聯網平臺

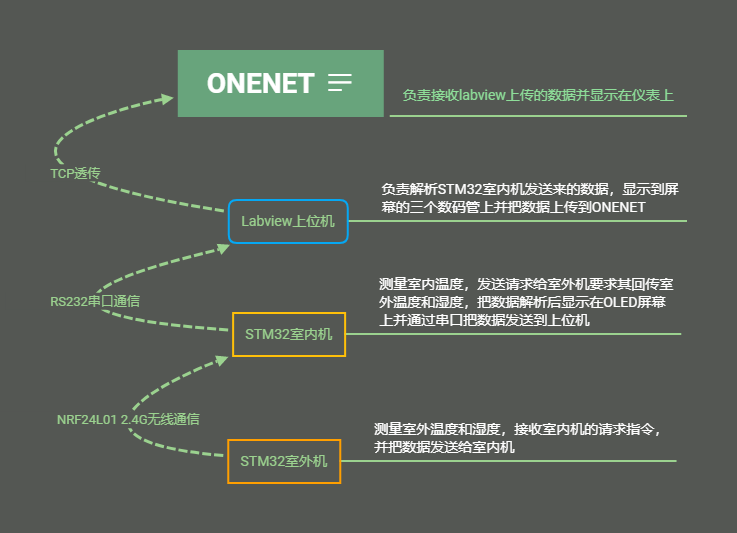

本實驗通過兩個STM32單片機設備分別測量室內外的溫濕度，并把數據發送到上位機上傳到ONENET物聯網平臺。 大體數據傳輸流程如下：
下載附件
2020-2-22 15:21 上傳

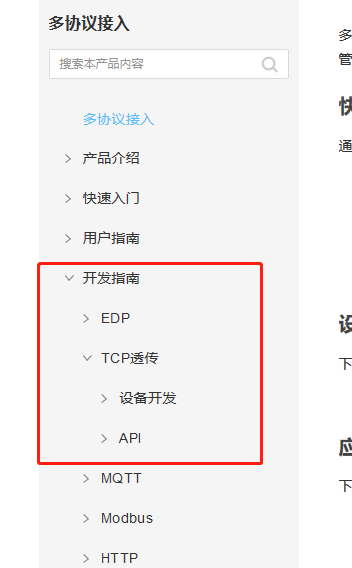

進入以后點擊開發指南，TPC透傳。
下載附件
2020-2-22 14:40 上傳
如圖TCP透傳就是新添加的產品
下載附件
2020-2-22 15:24 上傳
然后就是添加設備，具體請參照ONENET平臺的教程，這里不纖細描述。 要TCP透傳，需要輸入如下信息，其中地址和端口號一樣，其他的根據你們注冊的產品填寫
下載附件
2020-2-22 15:28 上傳

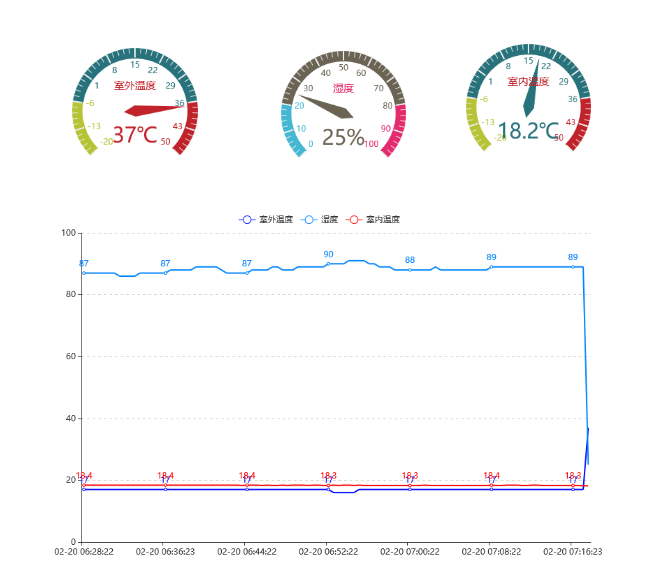

下面是我在ONENET上的界面
下載附件
2020-2-22 15:33 上傳

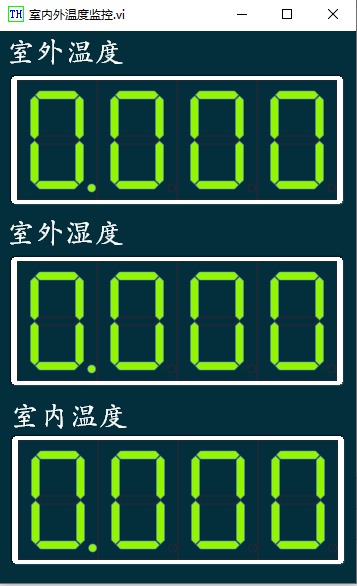

下面是上位機的界面
下載附件
2020-2-22 15:34 上傳
下載附件
2020-2-22 15:35 上傳

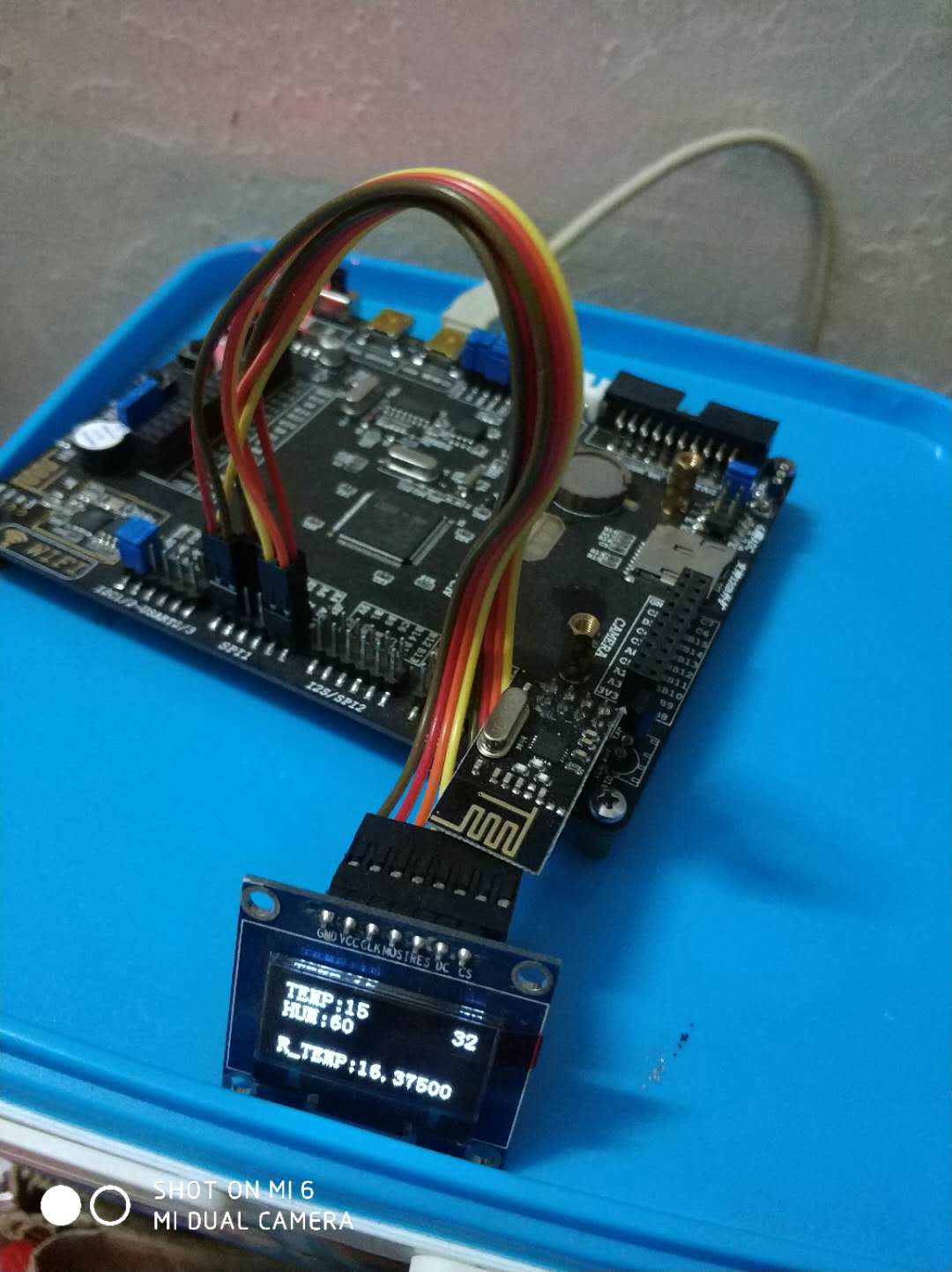

這個為室內機，測量溫度并顯示和上傳的
下載附件
2020-2-22 17:27 上傳

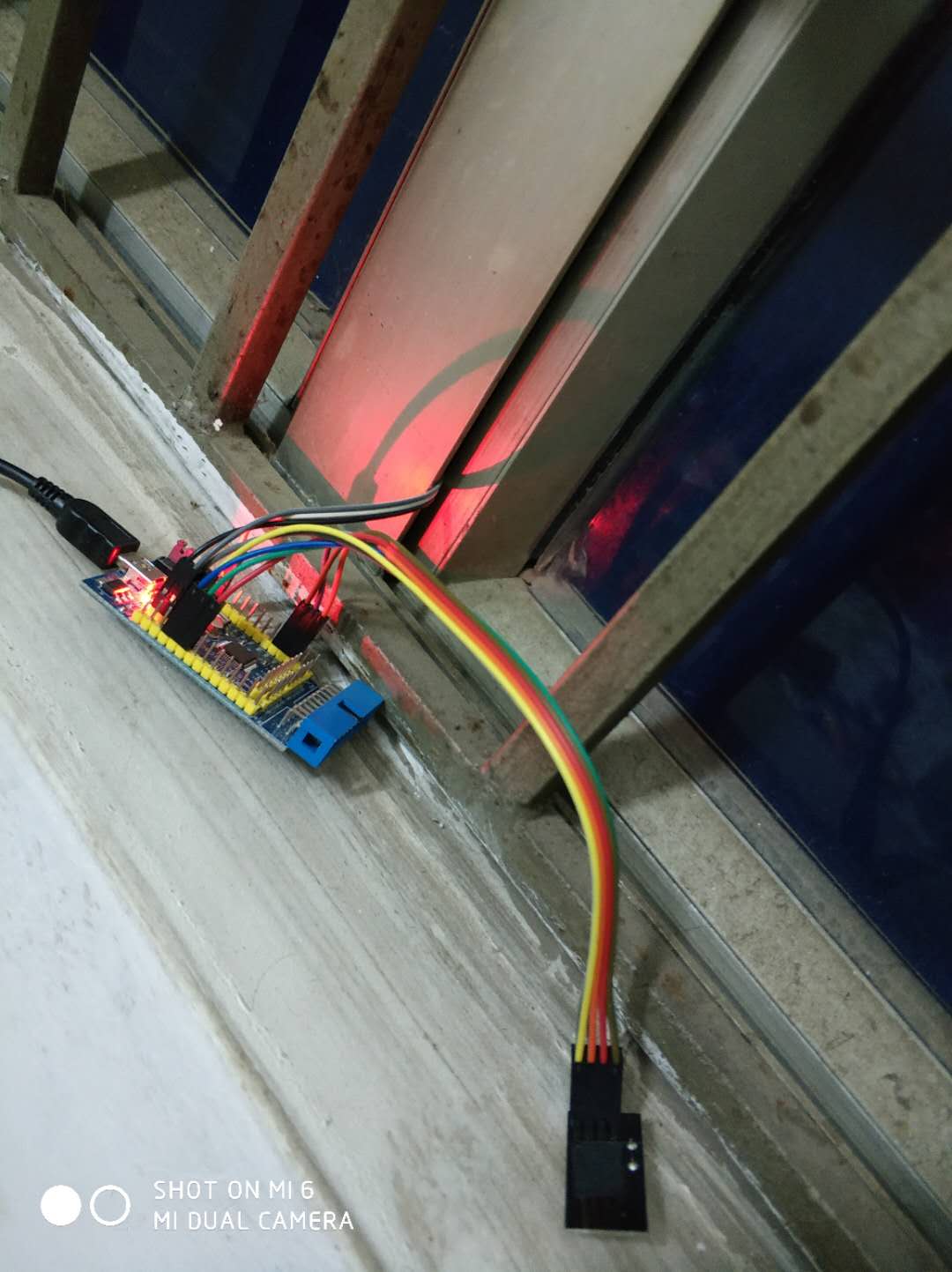

這個為室外機，測量溫度和濕度
下載附件
2020-2-22 17:27 上傳
現在只實現了溫度和濕度的功能，后期我會更無線模塊，然后把室外機裝到樓頂，外加氣壓光照和雨水感應的功能。 室內機是用DS18B20來測量溫度，室外機是用DHT11。
第一次發這種帖子，希望大家一起交流，有不足的地方也請大家提出來。后面我會附上單片機和labview的程序。
單片機程序.rar
(5.43 MB, 下載次數: 131)
2020-2-22 17:39 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
labview程序.rar
(517.44 KB, 下載次數: 165)
2020-2-22 17:38 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
