第一次用51單片機做定時器，遇到好多困難，感謝熱心網友幫助。

[復制鏈接]

ID:371895 發表于 2020-2-16 21:21 | 顯示全部樓層 |閱讀模式

這個定時器基于89C52單片機，用于控制抽水機工作。用4位獨立的數碼管組合起來顯示，分鐘兩位、秒鐘兩位，為了簡潔當十位數為0時不顯示。功能按鍵只有分鐘加鍵、分鐘減鍵、啟動鍵、以及復位鍵充當停止鍵，啟動后可以隨時調節定時的時間。每次按鍵時都有小蜂鳴器發音提示，工作正常完成和異常發生時都有大功率蜂鳴器提示。由于使用到繼電器，而且負載功率還不小，所以控制繼電器增加了過零檢測和并聯阻容來滅弧，以期延長繼電器使用壽命。最后會附上所有的原理圖（ps: 繼電器過零檢測和粘接的PCB圖錯了，要以原理圖為準，220V的交流電不能并在一起，沒有改過來。），還請大家多多指教。


全部程序截圖

全部程序截圖

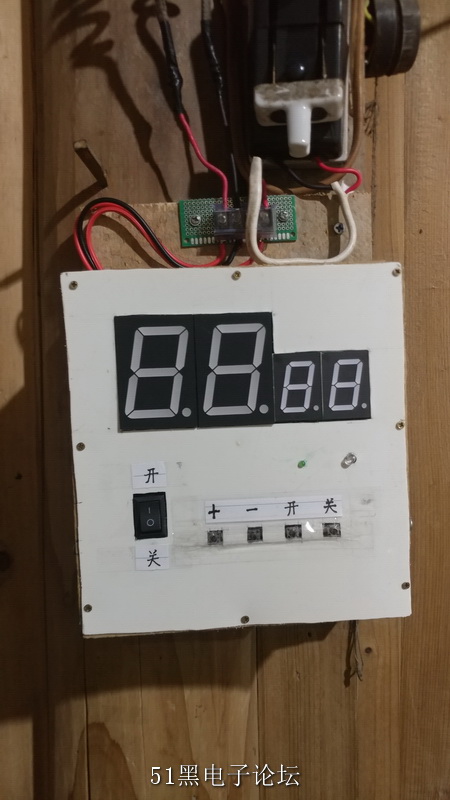

最終成品圖，木頭釘?shù)耐鈿?/p> 最終成品圖，木頭釘?shù)耐鈿? title=


抽水機定時器程序.7z

16.86 KB, 下載次數: 11, 下載積分: 黑幣 -5

抽水機定時器_電路圖.7z

12.89 MB, 下載次數: 17, 下載積分: 黑幣 -5

AD17的原理圖
