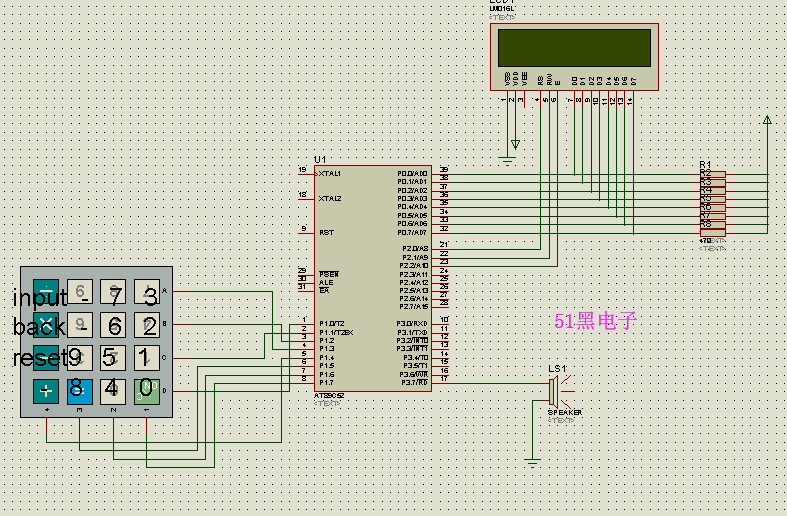

單片機+LCD1602+16點鍵盤電子密碼鎖設計

ID:396882 · 發表于 2020-1-14 20:56

基于51單片機

單片機源程序如下:

#include <intrins.h>
#include <reg52.h>
#define ulong unsigned long
#define uint unsigned int
#define uchar unsigned char
uchar temp,num,flag,r;
/******************************/
//顯示字符串定義
uchar code table1[]="You are welcome";
uchar code table3[]="******";
uchar code table4[]="code is wrong!";
uchar code table5[]="you are right!";
uchar code table6[]="the second time!";
uchar code table7[]="the last time!";
uchar code table8[]="Input new password:";
uchar code table9[]="Modify right!!!";
uchar code table10[]="password:";
uchar code table12[]=" calling....";
uchar code table13[]=" ";
uchar code table14[]="Input again:";
uchar code table15[]="Modify error!!!";
/******************************/
uchar init_password[6]={1,2,3,4,5,6};//定義原始密碼存放的數組
uchar password[6]={0};//定義輸入密碼存放的數組
/******************************/
//1602位定義
sbit lcdrs=P2^0;// 數據/指令
sbit lcdrw=P2^1;// 讀/寫
sbit lcden=P2^2;// 使能端
/******************************/
sbit beep=P3^7;
/******************************/
void delay(uint z);
void init();
void write_com(uchar com);
void write_data(uchar dat1);
void keyscan();
void mima();
void mima1();
void delete();
/******************************/
//1602初始化設置
void init()
{
lcden=0;//使能
write_com(0x38);//顯示模式設置
write_com(0x0e);//顯示開關設置（顯示有效、光標顯示有效、光標閃爍無效）?
write_com(0x06);//光標移動設置（讀或寫一個字符后地址指針加一，光標加一，寫一個字符串后，整屏顯示不移動）
write_com(0x01);//顯示清屏
write_com(0x80);//讀忙
}
/******************************/
//向1602寫指令
void write_com(uchar com)
{
lcdrs=0;//指令
lcdrw=0;//寫
P0=com;//將指令代碼送到P0口，通過數據線給1602
delay(5);
lcden=1;
delay(5);
lcden=0;//下降沿使能
}
/******************************/
//向1602寫數據
void write_data(uchar dat1)
{
lcdrs=1;//數據
lcdrw=0;//寫
P0=dat1;
delay(5);
lcden=1;
delay(5);
lcden=0;//下降沿使能
}
/******************************/
//延時子程序
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
/******************************/
//按鍵掃描子程序
void keyscan()
{
P1=0x7f;
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
delay(5);
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
temp=P1;//按鍵消抖
switch(temp)
{
case 0x7e:num=0;flag=1;//按鍵0被按下，且0為有效的按鍵
break;
case 0x7d:num=1;flag=1;//按鍵1被按下，且1為有效的按鍵
break;
case 0x7b:num=2;flag=1;//按鍵2被按下，且2為有效的按鍵
break;
case 0x77:num=3;flag=1;//按鍵3被按下，且3為有效的按鍵
break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
}
}
}
P1=0xbf;
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
delay(5);
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
temp=P1;//消抖
switch(temp)
{
case 0xbe:num=4;flag=1;//按鍵4被按下，且4為有效的按鍵
break;
case 0xbd:num=5;flag=1;//按鍵5被按下，且5為有效的按鍵
break;
case 0xbb:num=6;flag=1;//按鍵6被按下，且6為有效的按鍵
break;
case 0xb7:num=7;flag=1;//按鍵7被按下，且7為有效的按鍵
break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
}
}
}
P1=0xdf;
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
delay(5);
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
temp=P1;
switch(temp)
{
case 0xde:num=8;flag=1;//按鍵8被按下，且8為有效的按鍵
break;
case 0xdd:num=9;flag=1;//按鍵9被按下，且9為有效的按鍵
break;
case 0xdb:num=10;//按鍵10被按下，且該鍵無效
break;
case 0xd7:num=11;//按鍵11被按下，且該鍵無效
break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
}
}
}
P1=0xef;
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
delay(5);
temp=P1;
temp=temp&0x0f;
while(temp!=0x0f)
{
temp=P1;
switch(temp)
{
case 0xee:num=12;//按鍵12被按下，且該鍵無效
break;
case 0xed:num=13;flag=1;//按鍵13，即修改密碼鍵被按下，且13為有效的按鍵
break;
case 0xeb:num=14;flag=1;//按鍵14，即退格鍵被按下，且14為有效的按鍵
break;
case 0xe7:num=15;flag=1;//按鍵15，即輸入密碼鍵被按下，且15為有效的按鍵
break;
}
while(temp!=0x0f)
{
temp=P1;
temp=temp&0x0f;
}
}
}
}
/******************************/
void main()
{
uchar m=0,w=0;
init();//1602初始化
for(r=0;r<15;r++)
{
delay(5);
write_data(table1[r]);
}//顯示歡迎界面
write_com(0x0c);//顯示，關光標
do
{
keyscan();
}
while(num!=15);//在輸入密碼鍵按下之前一直進行鍵盤掃描
mima();//子程序調用
while((password[m]==init_password[m])&m<6)
{
m++;
}
if(m>=6)
{
mima1();//子程序調用
}
else
{
m=0;
write_com(0x80+0x40);//顯示從第二行開始
for(r=0;r<14;r++)
{
delay(20);
write_data(table4[r]);
}//顯示密碼錯誤
delay(2000);//延時
init();//1602初始化
for(r=0;r<16;r++)
{
delay(20);
write_data(table6[r]);
}//顯示第二次輸入
delay(2000);
mima();
while((password[m]==init_password[m])&m<6 )
{
m++;
}
if(m>=6)
{
mima1();
}
else
{
m=0;
write_com(0x80+0x40);
for(r=0;r<14;r++)
{
delay(20);
write_data(table4[r]);
}//顯示密碼錯誤
delay(2000);
init();//1602初始化
for(r=0;r<14;r++)
{
delay(20);
write_data(table7[r]);
}//最后一次機會
delay(2000);
mima();
while((password[m]==init_password[m])&m<6)
{
m++;
}
if(m>=6)
{
mima1();
}
else
{
init();
write_com(0x80+0x40);
for(r=0;r<14;r++)
{
delay(20);
write_data(table12[r]);
}//顯示報警
write_com(0x0c);
while(1)
{
delay(1);
beep=~beep;
}//喇叭發出警報音
}
}
}
}
void mima()
{
uchar w=0;
init();
for(r=0;r<9;r++)
{
delay(20);
write_data(table10[r]);
}//顯示請輸入密碼
do
{
flag=0;
keyscan();
write_com(0x80+9+w);//接著password：后第w位處顯示
if(flag==1&&num<=9)//輸入的是0—9的情況下
{
password[w]=num;//將輸入的數存入數組的相應位
write_data(table3[w]);//1602顯示*
w++;//位數加一
if(w==6)
write_com(0x0c);//六位都輸入后，顯示從屏幕左方開始
}
if(flag==1&&num==14)//如果退格鍵被按下
{
w--;//位數減一
if(w==255)
w=w+1;//如果位數變成-1，即255，則加一，變成0
write_com(0x80+9+w);//從字符串后第w位處開始顯示
write_data(table13[w+1]);//顯示*
if(flag==1&&num<=9)
{
password[w]=num;
write_data(table3[w]);
}
}
} while(w<=5);
}
void mima1()
{
uchar f=0,n=0,d=0;
write_com(0x80+0x40); //從第二行開始顯示
for(r=0;r<14;r++)
{
delay(20);
write_data(table5[r]);//顯示密碼正確
}
delay(2000);
do
{
num=16;
keyscan();
}while(num!=13);//在改密碼鍵按下前一直掃描鍵盤
if(flag==1&&num==13)
{
init();//顯示初始化
for(r=0;r<15;r++)
{
delay(20);
write_data(table8[r]);//顯示輸入新密碼
}
write_com(0x0c);//顯示，關光標
write_com(0x80+0x40+n);//從第二行開始顯示
write_com(0x0e);//顯示開關初始化
}
do{
num=16;
keyscan();
write_com(0x80+0x40+n);
if(flag==1&&num<=9)
{
init_password[n]=num;//將輸入值存入新的密碼數組的相應位
write_data(table3[n]);//顯示*
n++;
if(n==6)
write_com(0x0c);
}
if(flag==1&&num==14)
{
n--;//如果退格鍵按下，左移一位
if(n==255)
n=n+1;//如果n減為負值則從0開始
write_com(0x80+0x40+n);//從相應位置開始顯示
write_data(table13[n]);//顯示空字符
if(flag==1&&num<=9)
{
password[n]=num;
write_data(table3[n]);
}
}
}
while(n<=5);
init();
for(r=0;r<12;r++)
{
delay(20);
write_data(table14[r]);
}//顯示重新輸入
do
{
flag=0;
keyscan();
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

LCD1602 16點鍵盤.zip (44.44 KB, 下載次數: 31)
