單片機+LCD12864用Proteus仿真接線問題，wulin大神呢？

ID:609989 · 發表于 2019-12-25 17:25

如題，我想用12864做仿真，串行通信方式，我用的是Proteus，我在里面找了個12864，不會接線（實物我已經調試好了，想做做仿真），請大神指點迷津。
1.程序定義的I/0。我用的串行。
sbit CS=P0^4;    //片選信號 4RS（CS）H/L并行的指令/數據選擇信號；串行的片選信號
sbit SID=P0^5;  //數據信號    　5R/W（SID）H/L并行的讀寫選擇信號；串行的數據口
sbit SCLK=P0^6;  //時鐘信號    6E（CLK）H/L并行的使能信號；串行的同步時鐘
sbit RST=P2^0;  //復位信號    　17/RETH/L復位低電平有效,可以不用，直接接到VCC
sbit CH = P0^7;  //并行、串行選擇信號  　15PSBH/L并/串行接口選擇：H-并行；L-串行 CH=0、

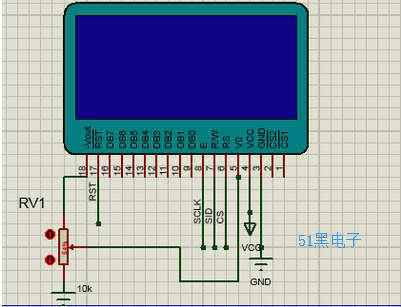

2.下面截圖是我的仿真，這個CH我接到那個口？（或者說這個屏上那個是選擇串行并行口？）

3.兩個問題，①這個cs1與cs2什么意思？②我的程序里CH接到哪里？

ID:7485 · 發表于 2019-12-25 18:06

不是寫的清清楚楚的嘛？你如果使用并行方式，就接高電位（電源+）串口方式就接低電位（接地）。

ID:7485 · 發表于 2019-12-25 18:11

你使用的這塊LCD是兩片組合式的（12864是兩片，19264是三片），每一片是64+64點陣。所以有個片選。

時間長沒用了，記不清楚了：好像這種屏沒有串口功能。

ID:7485 · 發表于 2019-12-25 18:22

你的圖中的LCD和程序中的不一致。程序中的應該是st7920芯片驅動的，有漢字庫的。可以并行、串行兩種模式選擇。

圖中的是ks0107或ks0108芯片驅動的。沒有漢字庫，只有并行，沒有串行模式。

ID:235200 · 發表于 2019-12-25 19:17

應該找一個具有串行總線的液晶,如HDG12865F-1(PROTEUS8.6版)

ID:213173 · 發表于 2019-12-26 08:58

給你一個本壇鏈接，介紹得詳細，做的也不錯。http://www.zg4o1577.cn/bbs/dpj-89569-1.html

無字庫12864仿真.zip (536.9 KB, 下載次數: 75)

ID:609989 · 發表于 2019-12-26 15:39

wulin 發表于 2019-12-26 08:58
給你一個本壇鏈接，介紹得詳細，做的也不錯。http://www.zg4o1577.cn/bbs/dpj-89569-1.html

謝謝啦，嘿嘿，我早研究過了，我就是想單純的在Proteus 8.7里面找一個帶串行的LCD屏，有無字庫無所謂，就想仿真下而已。。。
我自己曾經看壇友們做過有字庫的LCD12864，我也有那個dll文件，按照別人的方法加載到我的庫里面，加載上了(已經可以調用了)，但是仿真就是沒用東西（顯示4行0000），在我之前的帖子里有。。。哎。。。。沒搞明白
所以就想問問在Proteus 8.7里面的有沒有支持串行的LCD。（沒用就算了，謝謝你）

ID:609989 · 發表于 2019-12-26 15:51

csmyldl 發表于 2019-12-25 19:17
應該找一個具有串行總線的液晶,如HDG12865F-1(PROTEUS8.6版)

我用的proteus 8.7，我找了這些，就是沒你的那個。。。

ID:333678 · 發表于 2019-12-26 19:44

你用的這個液晶好像是KS0108驅動的，不帶字庫，只有并口模式，ST7920驅動的12864帶字庫，有PSB引腳，有串行和并行模式，另外ST7565R驅動的也有兩種模式。

ID:831736 · 發表于 2020-11-18 19:30

12864分為兩個64*64的部分，cs1為高電平開起左半屏，cs2

ID:831736 · 發表于 2020-11-18 19:34

cs1為高電平是打開12864液晶的左半部分，cs2是右半屏

ID:828311 · 發表于 2022-11-1 17:30

ahshmj 發表于 2019-12-25 18:06
不是寫的清清楚楚的嘛？你如果使用并行方式，就接高電位（電源+）串口方式就接低電位（接地）。

人家問題如何接線
