直流無刷電機驅動板原理圖+PCB源文件

ID:294296 · 發表于 2019-11-15 22:25

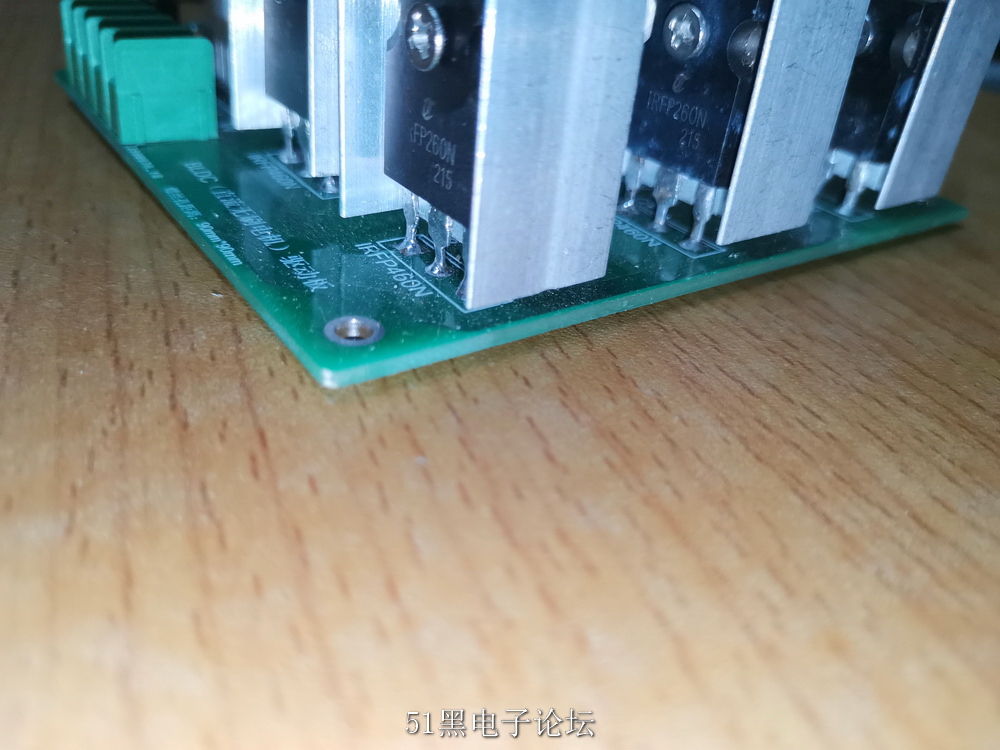

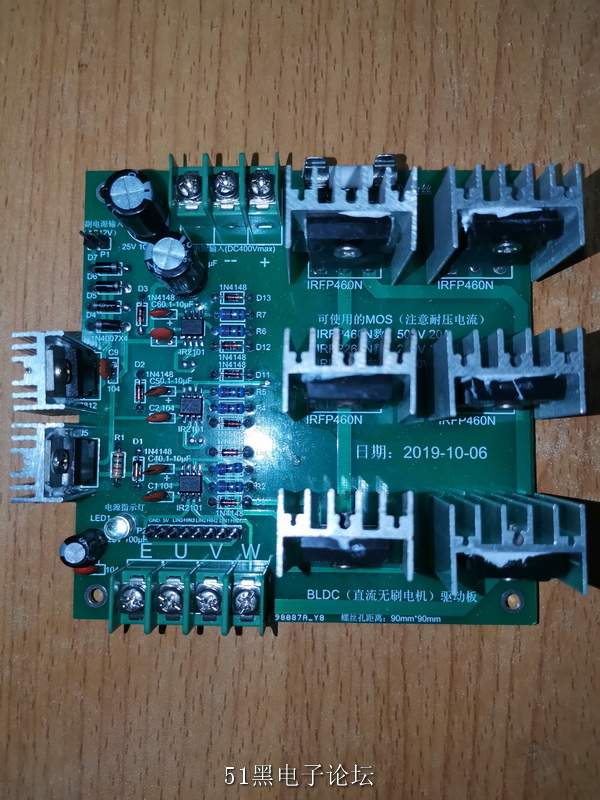

本人假期設計的BLDC驅動板，親測有效，不喜勿噴，歡迎大佬們多提寶貴建議，程序還在研究中，用的是STM32F103ZET6單片機，希望大家一同交流交流。使用注意：MOS安裝的散熱片不要貼著PCB，以免刮破線路引起短路，其實就是焊接MOS時引腳保留長些，要是有時間的話可以在PCB圖上把6個MOS重新調整位置，線路全部走下面，還有的就是不同的工作選用不同耐壓的MOS。

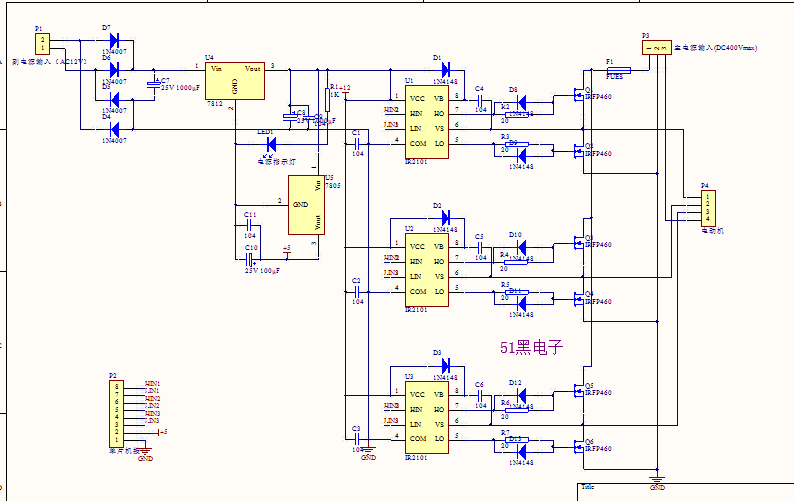

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

全部資料51hei下載地址：

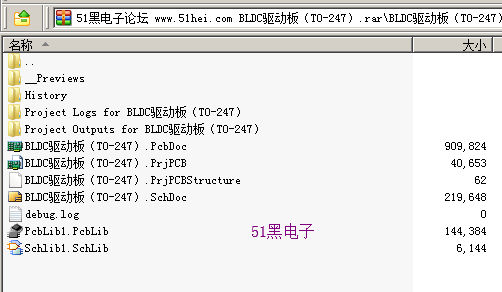

BLDC驅動板（TO-247）.rar (645.05 KB, 下載次數: 721)

ID:81733 · 發表于 2019-11-29 16:38

感謝分享！！

ID:677234 · 發表于 2020-1-2 23:19

好東西，做個記號。等有錢了下載

ID:708855 · 發表于 2020-3-18 15:06

感謝分享，記號了

ID:535167 · 發表于 2020-3-30 10:50

謝謝分享，很全面！謝謝！

ID:62514 · 發表于 2020-4-9 17:43

主電源是電機供電的那個電源嗎？

ID:294296 · 發表于 2020-4-14 12:55

petertang 發表于 2020-4-9 17:43
主電源是電機供電的那個電源嗎？

是的，副電源用個小功率變壓器最好！

ID:530586 · 發表于 2020-4-22 14:34

謝謝分享，很全面，還正在看

ID:258559 · 發表于 2020-4-25 16:16

先頂一個！！！謝謝分享！！！

ID:743179 · 發表于 2020-5-3 10:26

想問一下可以驅動多大功率的電機呀，謝謝

ID:196216 · 發表于 2020-5-3 10:39

麻煩問一下這板子上6個口都要接到單片機上嗎 HIN1-3 LIN1-3 謝謝

ID:89072 · 發表于 2020-5-4 17:52

先做個記號，感謝樓主，正在學習階段

ID:294296 · 發表于 2020-5-9 17:48

我一歲發表于 2020-5-3 10:39
麻煩問一下這板子上6個口都要接到單片機上嗎 HIN1-3 LIN1-3 謝謝

STM32有高級定時器TIM1，分別有6個通道TIM1-CH1(PA8)，TIM1-CH1N(PB13)，TIM1-CH2(PA9)，TIM1-CH2N(PB14)，TIM3-CH3(PA10)，TIM3-CH3N(PB15),對應接HIN1,LIN1;HIN2,LIN2;HIN3LIN3

ID:262200 · 發表于 2020-6-2 18:24

好東西，正需要呢

ID:141087 · 發表于 2020-6-22 16:21

感謝樓主無私造福群友

ID:135281 · 發表于 2020-7-15 23:32

六部控制？配套的程序呢，能分享？

ID:90970 · 發表于 2020-9-15 11:14

感謝分享，不知道有沒有配套的代碼

ID:563624 · 發表于 2020-10-13 23:42

請教一下，上端的MOS管是否需要增加RC吸收回路，我看到有資料上說是需要增加的，雖然有一些好處，但是不加的時候好像對整體的測試也沒有影響

ID:798006 · 發表于 2021-5-7 12:44

沒有程序的嗎？我自己做個吧

ID:903667 · 發表于 2021-5-9 21:23

是否有 FOC相位控制的方式?

ID:13143 · 發表于 2021-5-10 08:17

DDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDDing!!!!!!

ID:4294 · 發表于 2021-5-10 11:15

如果把代碼都共享出來那就更好了，呵呵

ID:554573 · 發表于 2021-5-13 16:38

真的好資料，網上找了一圈，最后還是在51上面找到了，感謝樓主分享

ID:956762 · 發表于 2021-7-27 11:03

你好，我想問一下220v輸入310v輸出無刷有感電機4kw 驅動電源控制方案有嗎

ID:137171 · 發表于 2021-12-20 13:50

程序研究的怎么樣了

ID:137171 · 發表于 2021-12-22 12:59

這個驅動板是不是不帶霍爾，是開環的控制

ID:361216 · 發表于 2022-3-1 15:24

好資料，正在打算搞個無刷的電機來試試呢。謝謝了

ID:935610 · 發表于 2022-3-21 10:59

這個資料很有價值，學習一下。

ID:935610 · 發表于 2022-3-21 11:01

這個資料很有價值，必須花錢來學習一下？

ID:56665 · 發表于 2022-3-21 11:50

這個板只是純驅動板，單片機部分在另外板上？

ID:138997 · 發表于 2022-3-24 13:57

就是傳說中的電調嗎？

ID:669414 · 發表于 2022-8-3 14:22

這個資料很有價值，來學習一下

ID:1043627 · 發表于 2022-9-5 17:08

這個資料很有價值，來學習一下

ID:1013865 · 發表于 2022-9-22 20:04

請問大神，程序搞出來了嗎？非常有必要學習一下

ID:1088805 · 發表于 2023-7-18 10:01

好東西啊，標記一下

ID:1090362 · 發表于 2023-8-3 10:16

好東西學習了

ID:230559 · 發表于 2024-3-27 14:06

謝謝！學習一下.
