單片機I/O口驅動繼電器電路問題

ID:304839 · 發表于 2019-11-3 21:25

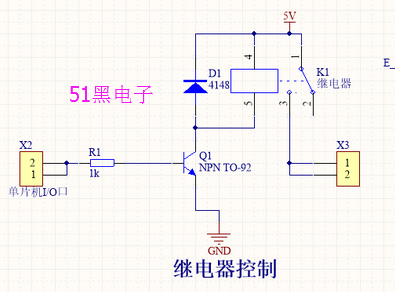

單片機型號：STC15W4K32S4，單片機I/O口不接時，繼電器5V供電，就吸合。把單片機I/O口設為推挽輸出，無論輸出高還是低電平，繼電器都是吸合。就算I/O口不接，繼電器也是吸合。三極管用的是9013

ID:126608 · 發表于 2019-11-4 07:02

焊掉三極管，如果繼電器不吸，三極管壞了或接錯，否則電路板故障。

ID:150776 · 發表于 2019-11-4 07:22

9013壞

ID:213173 · 發表于 2019-11-4 07:29

Q1管腳接錯或已損壞。

ID:10193 · 發表于 2019-11-4 07:47

9013管腳接錯沒有，9013是不是好的。

ID:56665 · 發表于 2019-11-4 08:32

檢查一下Q1 CE是否短路損壞。

ID:332444 · 發表于 2019-11-4 10:21

這種電路最差勁,改用射隨器接法最好.把繼電器接到射極和地.
