PWM經過濾波變形

ID:586438 · 發表于 2019-10-30 09:44

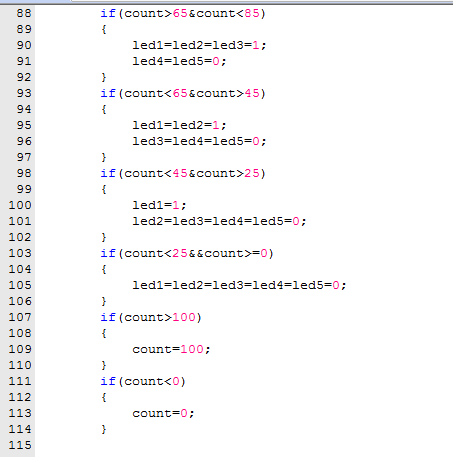

為什么我自己用定時器寫的PWM波形經過外部RC電路濾波就變形，而且不受按鍵控制電壓改變（會直接從5v跳到0.幾伏），，我改變RC的值也不行

ID:10947 · 發表于 2019-10-30 10:15

硬件電路是怎么樣的，為什么需要RC濾波呢？

ID:138097 · 發表于 2019-10-30 10:33

應該是把PWM濾掉了吧，RC電路會不會有問題

ID:123289 · 發表于 2019-10-30 10:43

你走單步，并用示波器觀察濾波前后的波形，一看就明白了。

ID:586438 · 發表于 2019-10-30 11:05

lfc315 發表于 2019-10-30 10:15
硬件電路是怎么樣的，為什么需要RC濾波呢？

據說是標準電路，濾成直流

ID:586438 · 發表于 2019-10-30 11:07

whx.000 發表于 2019-10-30 10:33
應該是把PWM濾掉了吧，RC電路會不會有問題

更改rc參數還有但是變形了

ID:632548 · 發表于 2019-10-30 11:09

是因為PWM有毛刺嗎？通常PWM是不需要濾波的，它就是一定占空比的矩形波。如果真的想濾除毛刺，那濾波器要是高通的，而且下限頻率要高于PWM的，否則就變形了。

ID:586438 · 發表于 2019-10-30 15:43

我在PWM輸出口加了一個10k的上拉電阻，問題就解決了
謝謝各位

ID:524818 · 發表于 2019-10-30 16:51

如癡百感生發表于 2019-10-30 15:43
我在PWM輸出口加了一個10k的上拉電阻，問題就解決了
謝謝各位

正確了
