單片機ADC電阻調節滑動控制pwm占空比調光程序+Proteus仿真設計

[復制鏈接]
跳轉到指定樓層
樓主

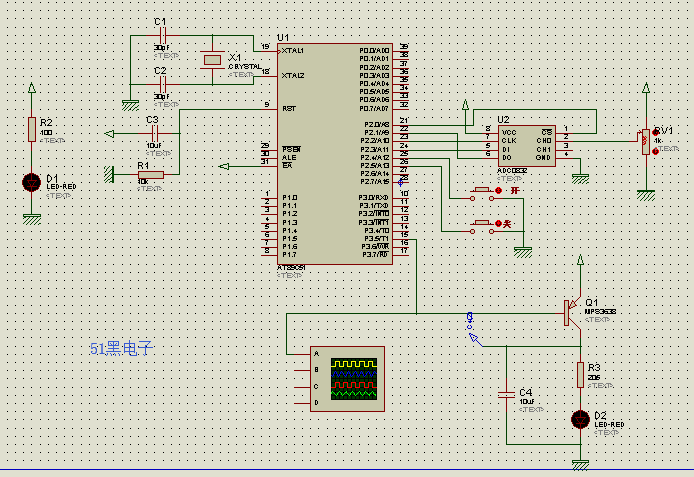

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


一、硬件設計
   程序流程圖


元件清單:
晶振
電容
電容
電阻
按鈕
led
電阻
模數芯片
滑變
三極管
電池盒
電線
洞洞板
開關

軟件設計
按下start，開始工作
按下end，關閉
調整滑變，改變亮度
通過按鈕打開電燈后，調節滑動來改變的亮度，達到調光的目的。

單片機源程序如下:
  1. #include <REG51.h>
  2. #include <intrins.h>

  4. #define uint unsigned int
  5. #define uchar unsigned char
  6. //******************adc0832****************************//
  7. sbit CLK=        P2^2;//時鐘,初始狀態為0
  8. sbit DI=        P2^3;//數據輸入
  9. sbit DO=        P2^1; // 數據輸出
  10. sbit CS=        P2^0;
  11. //******************按鈕****************************//
  12. sbit start =P2^4;
  13. sbit end=P2^5;
  14. sbit led=P3^5;

  16. uchar start_flag;//開始標志
  17. //延時
  18. void delay(uchar i)
  19. {
  20.         while(i--)
  21.         {
  22.                 if(!end)                         //end按鈕按下
  23.                         start_flag=0;
  24.         }
  25. }
  26. /*******************亮燈函數***************/
  27. void led_red(uchar i)//占空比i/13
  28. {
  29.         led=0;
  30.         delay(i/10);
  31.         if(i/10<12)
  32.         {
  33.                 led=1;
  34.                 delay(12-i/10);
  35.         }
  36. }
  37. /*********************************************
  38. 讀取ADC
  39. **********************************************/
  40. uchar ADC()//通道ch0
  41. {
  42.         uchar temp0,temp1,i;
  43.         CS=0;
  44.         temp0=0;
  45.         temp1=0;
  46.         _nop_();
  47.         _nop_();
  48.         DI=1;//開始位
  49.         _nop_();
  50.         _nop_();
  51.         CLK=1;
  52.         _nop_();
  53.         _nop_();
  54.         CLK=0;
  55.         _nop_();
  56.         _nop_();
  57.         DI=0;
  58.         _nop_();
  59.         _nop_();
  60. //選擇通道0
  61.                 DI=1;
  62.                 _nop_();
  63.                 CLK=1;//上升沿DI=1
  64.                 _nop_();
  65.                 CLK=0;//1個下降沿DI=1
  66.                 _nop_();
  67.                 DI=0;
  68.                 _nop_();
  69.                 CLK=1;
  70.                 _nop_();
  71.                 CLK=0;//第3個上升沿DI=0
  72.                 _nop_();
  73.                    DI=1;
  74. //********通道選擇結束開始讀取轉換后的二進制數****
  75. //下降沿讀數，一下進行判斷和處理,共8次
  76. for(i=0;i<8;i++)
  77.    {
  78.         temp0=temp0<<1;
  79.         CLK=1;
  80.     if(DO)
  81.            temp0++;
  82.            _nop_();
  83.            CLK=0;
  84.    }
  85. for(i=0;i<8;i++)
  86.    {
  87.         temp1=temp1>>1;
  88.         CLK=1;
  89.     if(DO)
  90.            temp1=temp1 +0x80;
  91.            _nop_();
  92.            CLK=0;
  93.    }
  94.          CS=1;
  95.    return temp0;
  96. }
  97. //*********************************************
  98. void main()
  99. {
  100.         uchar num,i;
  101.         CLK=0;//ADC時鐘初始化
  102.         start_flag=0;
  103. while(1)
  104.         {
  105. //按鍵檢測
  106.         if(!start)                         //start按鈕按下
  107.                 {
  108.                 start_flag=1;
  109.                 }
  110.         if(!end)                         //end按鈕按下
  111.                 {
  112.                 start_flag=0;
  113.                 }
  114.
  115.         if(start_flag)
  116.         {
  117.                 num=ADC();
  118.                 P1=num;
  119.                 for(i=0;i<100;i++)
  120.                         led_red(num);
  121.         }
  122.         }
  123. }
復制代碼

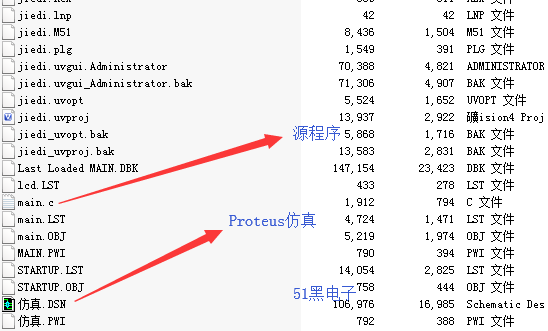

所有資料51hei提供下載:
調光燈項目設計.rar (88.96 KB, 下載次數: 129)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏3 分享淘帖 頂頂1 踩踩
回復

使用道具 舉報

沙發
ID:744762 發表于 2020-5-8 15:13 | 只看該作者
為啥仿真不了呢
回復

使用道具 舉報

板凳
ID:18842 發表于 2020-5-8 15:34 | 只看該作者
謝謝分享!!!
回復

使用道具 舉報

地板
ID:774556 發表于 2020-6-10 17:12 | 只看該作者
最后for語句還有num不太懂，有沒有大神講解一下調節原理
回復

使用道具 舉報

5#
ID:774556 發表于 2020-6-10 17:14 | 只看該作者
最后for語句還有num那個字母調占空比，有沒有大神講解一下
回復

使用道具 舉報
