成功挑戰 89C52驅動WS2812

ID:390416 · 發表于 2019-10-6 19:10

本帖最后由人人學會單片機于 2019-10-6 19:11 編輯

https://v.youku.com/v_show/id_XNDM1MDczMDc0OA==.html

WS2812是一個通信速度比較快的芯片，而89單片機是比較慢的單片機。
89單片機使用32M晶振、12T模式，用IO口直接驅動WS2812燈珠。
以下視頻是驅動WS2812的效果
部分源代碼：
#ifndef WS2812B_Drive             //如果沒有找到這個標簽
#define WS2812B_Drive             //那么就打一個這個標簽
sbit WS2812_GPIO=P2^0;
u8 data WS2812_Write_Buffer[25];
void WS2812_Write_Data(u8 *Point,u8 len)
{
      u8 data i,j,k;
      u8 bdata Value;
      for(i=0;i<len;i++)
      {
            for(j=0;j<3;j++)
            {
                     switch(j)
                     {
                              case 0:Value=*(Point+1);break;
                              case 1:Value=*(Point);break;
                              case 2:Value=*(Point+2);break;
                     }
                     k=0x80;
                     while(k)
                     {
                              if(Value&k)
                              {
                                    WS2812_GPIO=1;
                              }
                              WS2812_GPIO=1;
                              WS2812_GPIO=0;
                              k>>=1;
                     }
            }
            Point+=3;
      }
}
void WS2812_Display_Ser()
{
      static xdata u8 count=0;
      if(count<100)
      {
            WS2812_GPIO=0;
            count++;
      }
      else
      {
            EA=0;
            WS2812_Write_Data(WS2812_Write_Buffer+1,8);
            EA=1;
            count=0;
      }
}
#endif

ID:334047 · 發表于 2020-8-12 22:53

點贊！正要學習這個內容��！

ID:724172 · 發表于 2020-8-20 15:29

太厲害了，一直都在找這個教程來做個模型加燈

ID:230742 · 發表于 2021-1-7 18:13

大師，如果用STC8H1K這種1T的單片機，是不是速度就夠快了？

ID:390416 · 發表于 2021-1-7 18:33

啤酒瓶子老大發表于 2021-1-7 18:13
大師，如果用STC8H1K這種1T的單片機，是不是速度就夠快了？

是的，分享這個代碼主要是挑戰一下89系列的性能。小馬拉著火車皮跑。測試的是89能不能拉得動

ID:885138 · 發表于 2021-2-21 14:09

啤酒瓶子老大發表于 2021-1-7 18:13
大師，如果用STC8H1K這種1T的單片機，是不是速度就夠快了？

我用了另一種1T的單片機，4MHZ就可以了。參看http://www.zg4o1577.cn/bbs/dpj-202768-1.html

ID:885138 · 發表于 2021-2-21 14:20

人人學會單片機發表于 2021-1-7 18:33
是的，分享這個代碼主要是挑戰一下89系列的性能。小馬拉著火車皮跑。測試的是89能不能拉得動

試試左移位和CY位直送IO口，應該運行周期會小一點，這樣晶振頻率可能會小一點。我用的函數可以參考一下:
void ws2812_write_byte( u8 dat)
{
      u8 i = 8;
      dat <<= 1;       //最高位進入CY
      while(i)
      {
               //高電平時間小于0.45uS為邏輯0，大于時為邏輯1
            WS2812_IO = 1;
            //如果主頻較高可在此處適當增加_nop_();
            WS2812_IO = CY;
            //如果主頻較高可在此處適當增加_nop_();
            _nop_();
      WS2812_IO = 0;
            dat <<= 1;       //最高位進入CY
            i--;
      }
}

ID:390416 · 發表于 2021-2-23 16:56

xxd0708 發表于 2021-2-21 14:20
試試左移位和CY位直送IO口，應該運行周期會小一點，這樣晶振頻率可能會小一點。我用的函數可以參考一下:
...

嗯 CY 主要是匯編的指令初學者容易看蒙圈

ID:615170 · 發表于 2021-4-12 10:16

精彩，剛好遇到了不知道如何調PWM的問題，學習下！

ID:977831 · 發表于 2022-3-24 18:40

在哪里修改燈珠數量

ID:47286 · 發表于 2022-3-25 00:55

牛人膜拜下

ID:390416 · 發表于 2022-4-19 12:39

1111513 發表于 2022-3-24 18:40
在哪里修改燈珠數量

WS2812_Write_Data(WS2812_Write_Buffer+1,8); 括號里面數字8 表示8個燈

ID:212904 · 發表于 2022-7-19 13:37

試試看好用不

ID:27642 · 發表于 2022-9-12 22:14

感謝，剛好有這燈帶

ID:1050867 · 發表于 2022-11-8 14:44

大神，求電路連接圖

ID:1055167 · 發表于 2022-12-2 10:37

12分頻是375ns吧，不是整數啊

ID:390416 · 發表于 2023-1-8 10:32

1111513 發表于 2022-3-24 18:40
在哪里修改燈珠數量

WS2812_Write_Data(WS2812_Write_Buffer+1,8); 這個8 就是8顆燈

ID:390416 · 發表于 2023-1-8 10:32

hgig 發表于 2022-11-8 14:44
大神，求電路連接圖

WS2812燈帶電路超級簡單

ID:1057863 · 發表于 2023-1-13 09:43

這個我之前弄就沒弄好，感謝UP主

ID:256110 · 發表于 2023-10-18 10:35

WS2812燈帶控制

ID:317998 · 發表于 2023-12-16 22:49

這個程序最多只能點亮255個燈珠，請問：想點更多燈珠要改哪一項？

ID:1105362 · 發表于 2023-12-20 14:11

牛啊，小馬拉大車

ID:433219 · 發表于 2023-12-20 15:47

只要注意50us 為時間處理間隙處理，，，

ID:1120202 · 發表于 2024-6-7 16:33

點贊！正要學習這個內容��！

ID:85743 · 發表于 2024-6-11 09:42

static xdata u8 count=0; 為什么一定要用XDATA？不用會怎么樣？

ID:390416 · 發表于 2024-12-4 14:11

發表于 2024-6-11 09:42
static xdata u8 count=0; 為什么一定要用XDATA？不用會怎么樣？

如果其他的存儲空間夠用那就不用xdata空間

ID:579397 · 發表于 2024-12-4 18:28

/**********接口說明**********/
sbit led_in=P2^0;
/**********全局變量**********/
#define led_max 256
xdata unsigned char Buff[led_max][3];
/******************************
發送比特到WS2812
******************************/
void WS2812_Send(bit DI)
{
if(DI) //發送1碼
{

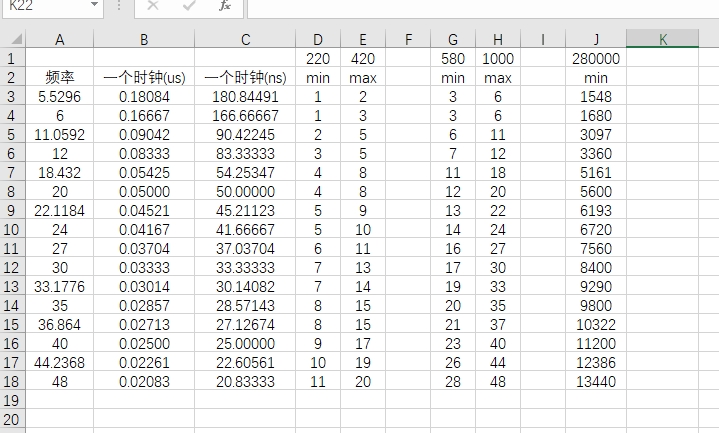

led_in=1;NOP25(); //580ns~1000ns
led_in=0;NOP12(); //220ns~420ns
}
else //發送0碼
{
led_in=1;NOP12(); //220ns~380ns
led_in=0;NOP25(); //580ns~1000ns
}
}
/******************************
發送字節到WS2812
******************************/
void WS2812_SendByte(unsigned char dat)
{
unsigned char i;
for (i=0;i<8;i++)
{
dat<<=1; //左移一位
WS2812_Send(CY); //發送最高位
}
}
/******************************
發送RGB顏色到WS2812
******************************/
void WS2812_SendColor(unsigned char red,unsigned char green,unsigned char blue)
{
WS2812_SendByte(green);
WS2812_SendByte(red);
WS2812_SendByte(blue);
}
/******************************
刷新LED顯示
******************************/
void WS2812_Display(unsigned char red,unsigned char green,unsigned char blue)
{
unsigned int i;
for (i=0;i<led_max;i++)
{
WS2812_SendColor(red,green,blue);
}
led_in=0;
Delay(1);
}
/******************************
清空緩存數組
******************************/
void WS2812_BuffClear()
{
unsigned int i;
for(i=0;i<led_max;i++)
{
Buff[i][0]=0;
Buff[i][1]=0;
Buff[i][2]=0;
}
}
/******************************
指定某點，某顏色寫入緩存
******************************/
void WS2812_D0T(unsigned char num,unsigned char red,unsigned char green,unsigned char blue)
{
Buff[num][0]=red;
Buff[num][1]=green;
Buff[num][2]=blue;
}

復制代碼
