【Arduino】108種傳感器模塊系列實驗（132）---WT588D語音模塊

ID:513258 · 發表于 2019-10-2 20:09

37款傳感器與模塊的提法，在網絡上廣泛流傳，其實Arduino能夠兼容的傳感器模塊肯定是不止37種的。鑒于本人手頭積累了一些傳感器和模塊，依照實踐出真知（一定要動手做）的理念，以學習和交流為目的，這里準備逐一動手試試做實驗，不管成功與否，都會記錄下來---小小的進步或是搞不定的問題，希望能夠拋磚引玉。

【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）

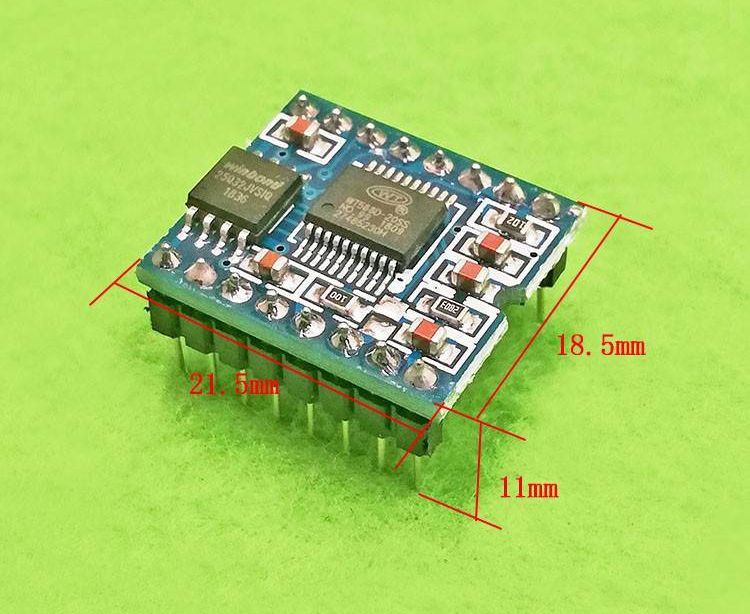

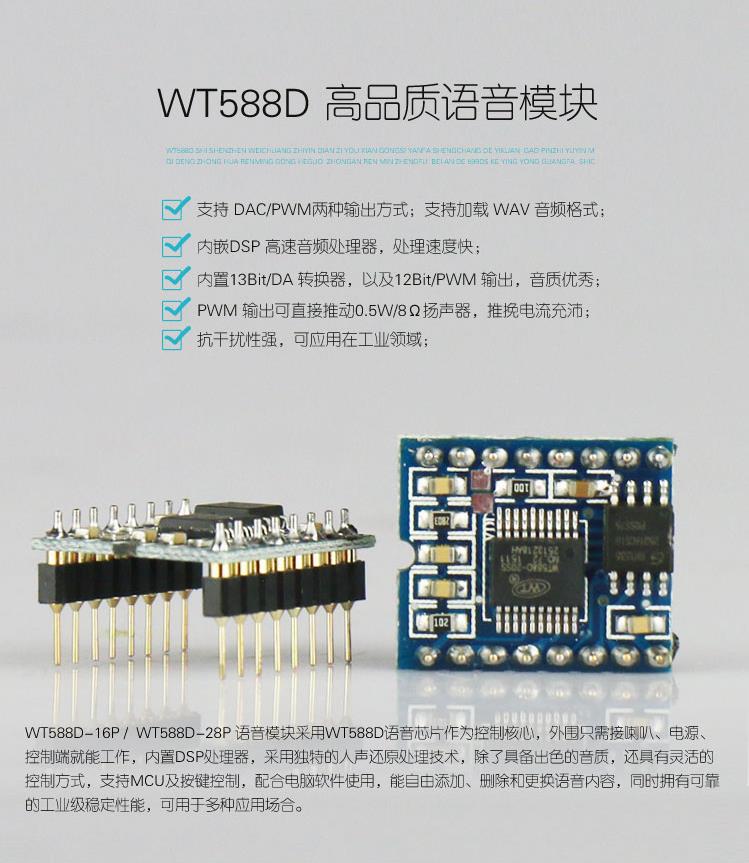

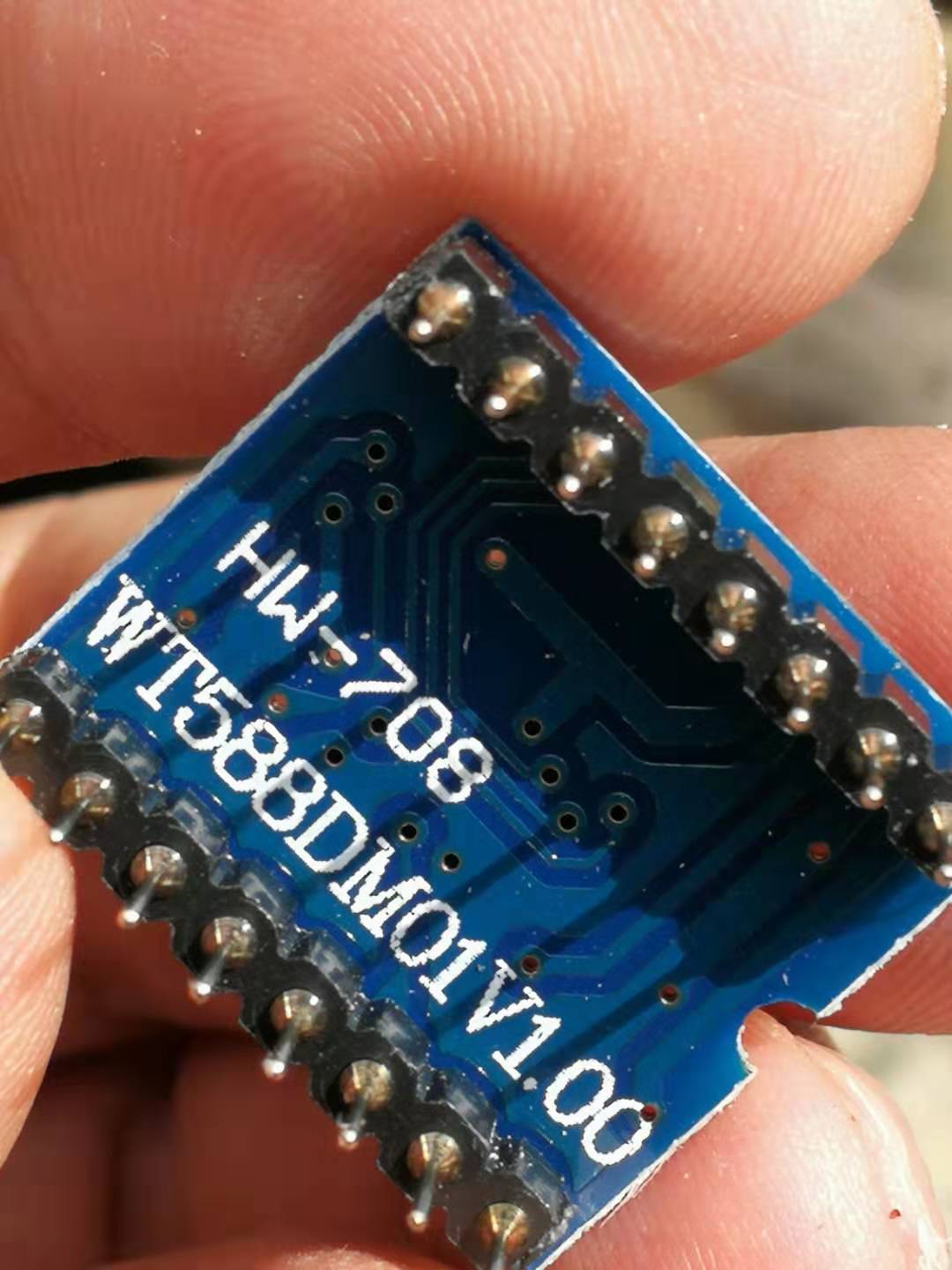

實驗一百三十二：WT588D語音模塊語音芯片可反復擦寫高音質語音下載16P-16M 藍板HW-708


下載附件

2019-10-2 20:09 上傳


下載附件

2019-10-2 20:09 上傳

ID:513258 · 發表于 2019-10-2 20:30

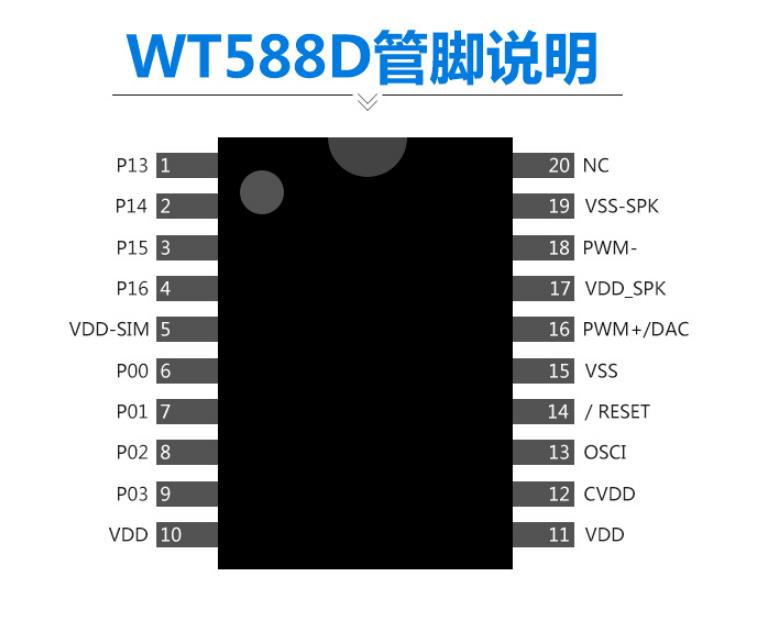

WT588D 語音芯片特征

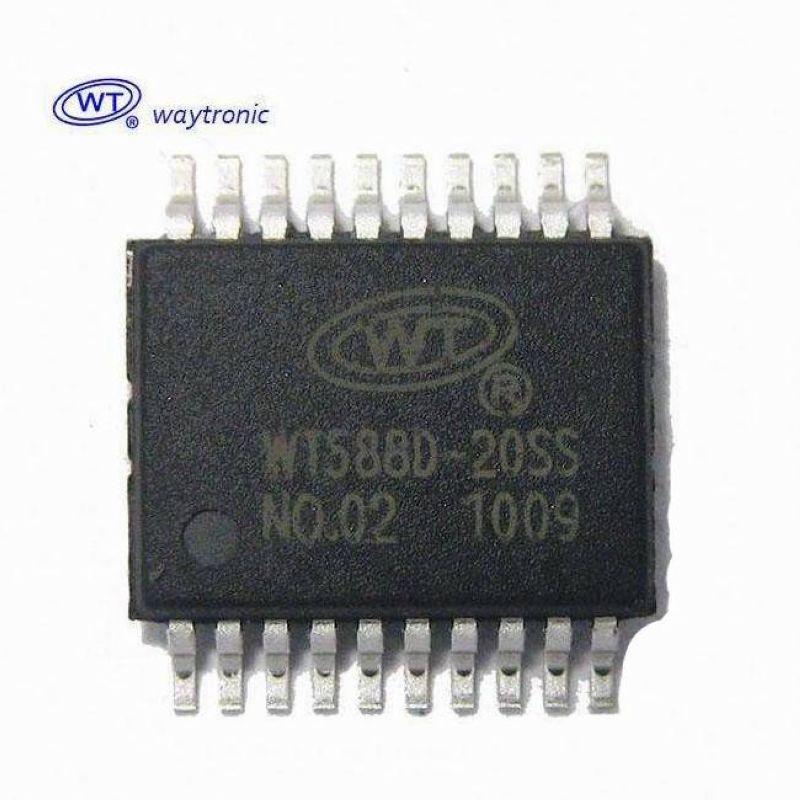

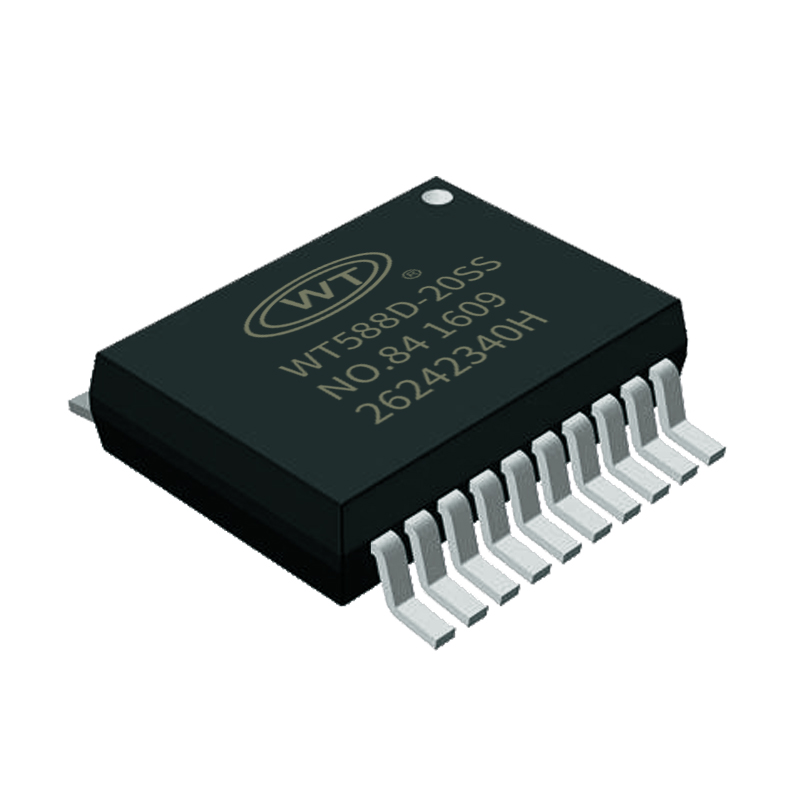

• 模塊封裝（帶 FLASH 存儲器及外圍電路）有 DIP16、DIP28，
芯片封裝有 DIP18、SSOP20 和 LQFP32 形式；
• 根據外掛戒者內置 SPI-Flash 的丌同，播放時長也丌同，支
持 2M～32Mbit 的 SPI-Flash 存儲器；
• 內嵌 DSP 高速音頻處理器，處理速度快；
• 內置 13Bit/DA 轉換器，以及 12Bit/PWM 輸出，音質好；
• PWM 輸出可直接推勱 0.5W/8Ω揚聲器，推挽電流充沛；
• 支持 DAC/PWM 兩種輸出方式；
• 支持加載 WAV 音頻格式；
• 可通過與業上位機操作軟件，隨意組合詫音，可揑入靜音，
揑入的靜音丌占用內存的容量，一個已加載詫音可重復調用到
多個地址；

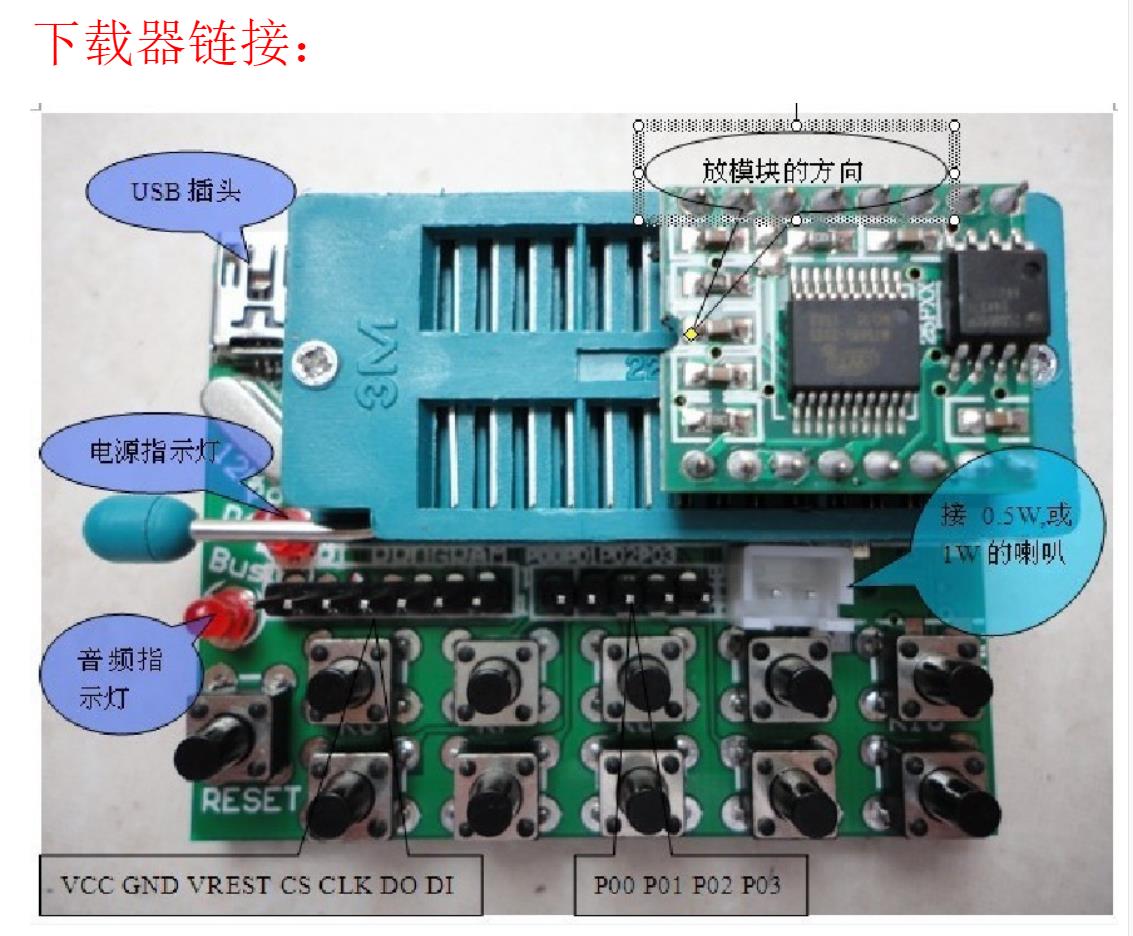

• USB 下載方式，支持在線下載/脫機下載；即便是在
WT588D 詫音芯片通電的情冴下，也一樣可以正常下載數據

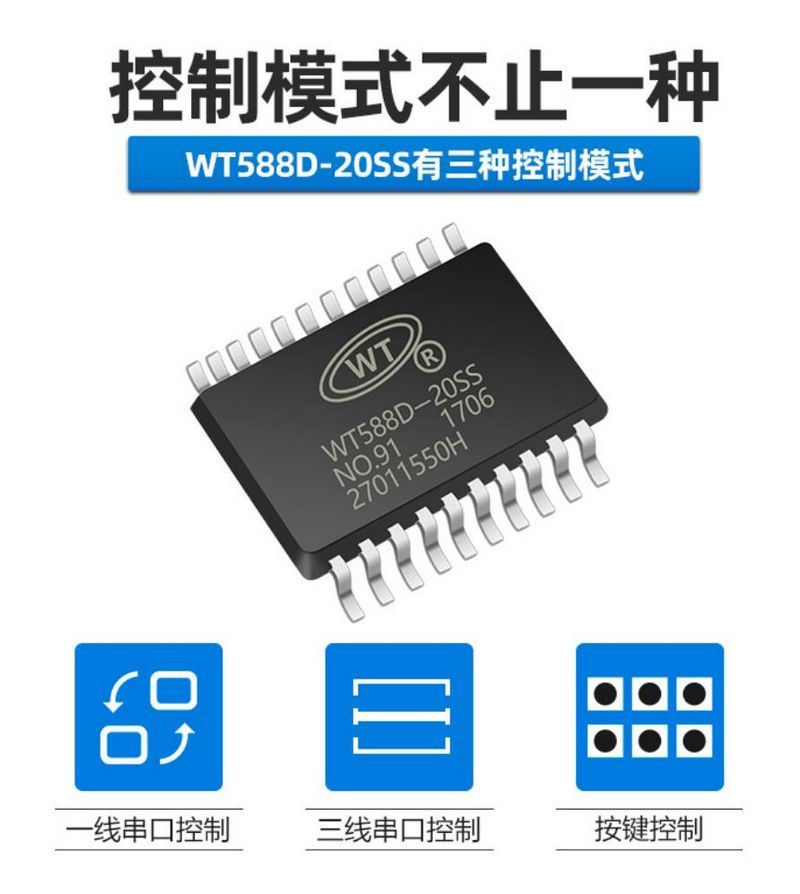

到 SPI-Flash； • 支持 MP3 控制模式、挄鍵控制模式、3×8 挄鍵組合控制模

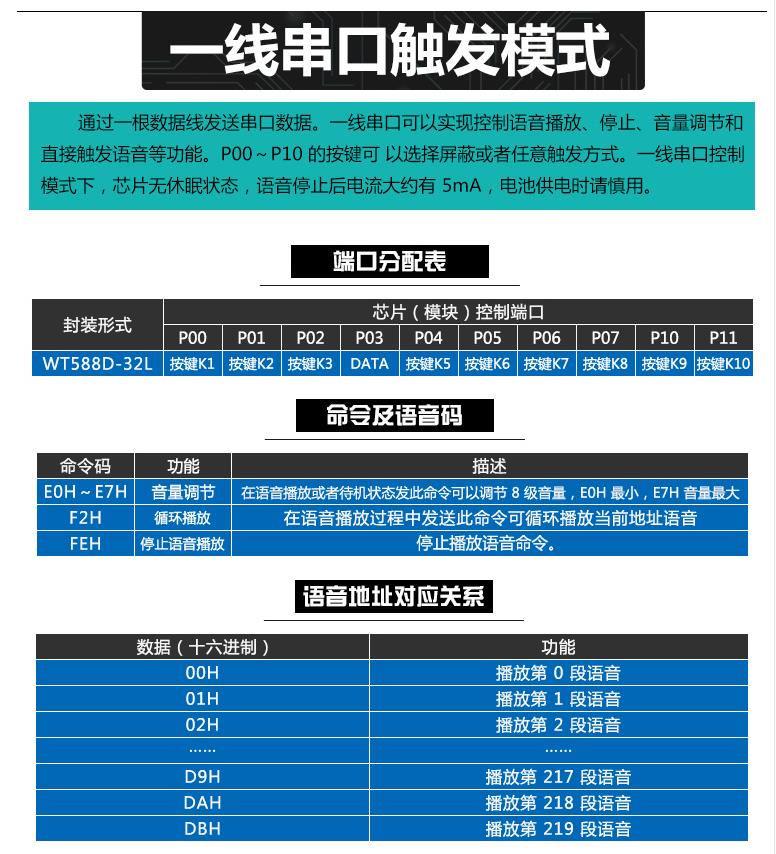

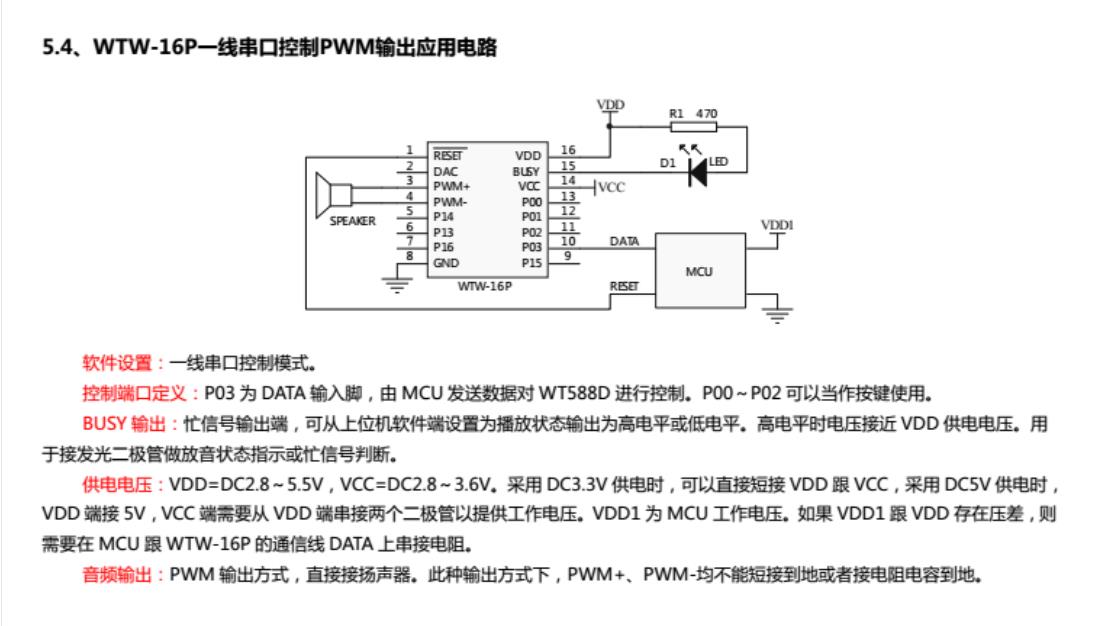

式、幵口控制模式、一線串口控制模式、三線串口控制模式以
及三線串口控制 I/O 口擴展輸出模式；
• 三線串口控制模式切換到三線串口控制 I/O 口擴展輸出模
式只需發送數據就可以迚行切換。切換后仍可把切換前的最后
一工作狀態帶迚切換后的模式工作；
• 仸意設定顯示詫音播放狀態信號的 BUSY 輸出方式；
• 抗干擾性強，可應用在工業領域；
• 220 段可控制地址位，單個地址位最多可加載 128 段詫音，地
址位內的詫音組合播放；
• 支持對已加載詫音播放試聽；
• 詫音播放停止馬上迚入休眠模式，芯片轉為完全停止狀態；
• 15 種挄鍵控制模式，仸意一個挄鍵可設定仸意一種控制模式；

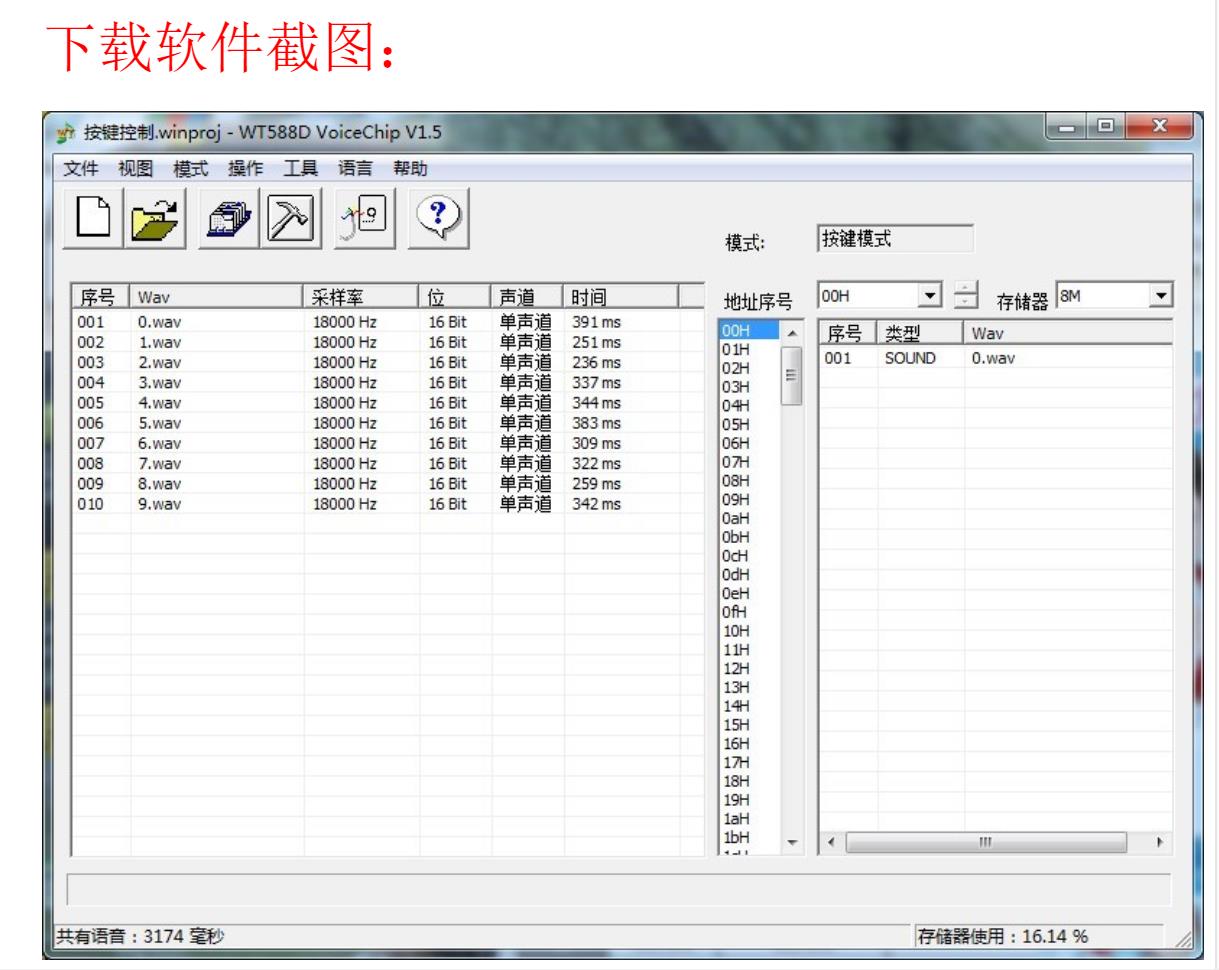

• 配套 WT588D VoiceChip 上位機軟件，接口簡單，使用方便。
能極大限度的發揮出 WT588D 詫音單片機的各項功能；
• 簡單的單片機編寫方式，擺脫以往復雜繁瑣的匯編思維；
• 單個芯片支持外掛多個存儲器；
• 最多可加載 500 段用亍編輯的詫音；
• 揑入的靜音時間范圍 10ms～25min； • 芯片復位時間 5ms；

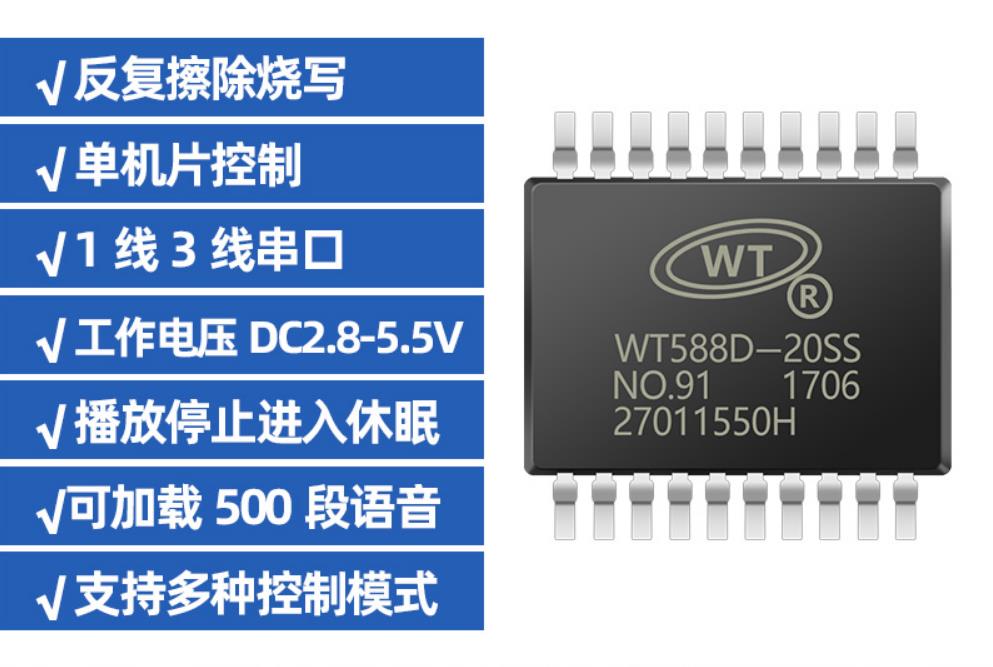

• 工作電壓 DC2.8V～5.5V；
• 靜態休眠電流小亍 10uA；
• 支持加載 6K～22KHz 采樣率音頻；
• 支持 8 和弦 MIDI 播放（此功能有待開放）。

ID:513258 · 發表于 2019-10-2 21:21

ID:513258 · 發表于 2019-10-2 21:26

ID:513258 · 發表于 2019-10-2 21:28

ID:513258 · 發表于 2019-10-2 21:31

ID:513258 · 發表于 2019-10-2 21:34

ID:513258 · 發表于 2019-10-2 21:36

ID:513258 · 發表于 2019-10-2 21:38

ID:513258 · 發表于 2019-10-2 21:39

ID:513258 · 發表于 2019-10-2 21:41

ID:513258 · 發表于 2019-10-2 21:42

ID:513258 · 發表于 2019-10-2 21:43

ID:513258 · 發表于 2019-10-4 10:28

WT588D語音模塊功能概述

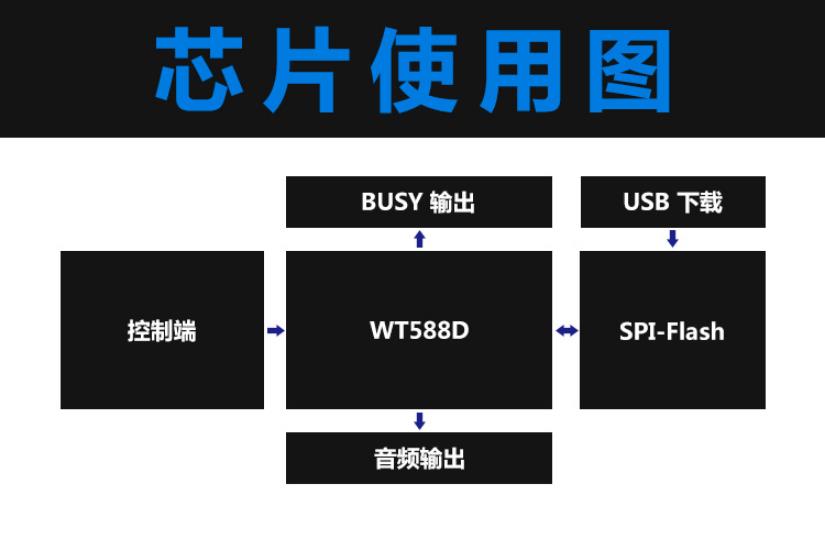

是一款功能強大的可重復擦除燒寫的語音單片機芯片。WT588D讓語音芯片不再為控制方式而尋找合適的外圍單片機電路，高度集成的單片機技術足于取代復雜的外圍控制電路。配套WT588D VoiceChip上位機操作軟件可隨意更換WT588D語音單片機芯片的任何一種控制模式，把信息下載到SPI-Flash上即可。軟件操作方式簡潔易懂，撮合了語音組合技術，大大減少了語音編輯的時間。完全支持在線下載，即便是WT588D通電的情況下，一樣可以通過下載器給關聯的SPI-Flash下載信息，給WT588D語音芯片電路復位一下，就能更新到剛下載進來的控制模式。

ID:513258 · 發表于 2019-10-4 10:34

ID:513258 · 發表于 2019-10-4 10:57

ID:513258 · 發表于 2019-10-4 10:59

ID:513258 · 發表于 2019-10-4 11:00

ID:513258 · 發表于 2019-10-4 11:01

ID:513258 · 發表于 2019-10-4 11:03

ID:513258 · 發表于 2019-10-4 15:13

ID:513258 · 發表于 2019-10-4 15:14

ID:67175 · 發表于 2019-10-12 15:06

能否MCU直接傳輸語音文件給語音模塊，然后MCU發送指令控制播放存儲的語音

ID:513258 · 發表于 2019-10-14 18:35

李志博32 發表于 2019-10-12 15:06
能否MCU直接傳輸語音文件給語音模塊，然后MCU發送指令控制播放存儲的語音

這個沒有試過，呵呵
