有什么辦法可以代替低壓差穩壓1117-18？

ID:460466 · 發表于 2019-9-28 20:48

創維電視綠燈不開機，極有可能是1117-18問題。手頭沒有。輸入4.2V，輸出1.8V，電流約250mA.7130串二極管電流不夠，

ID:617784 · 發表于 2019-9-28 23:54

量一下電壓，壞了的話，電子市場或者網上采購一個新的就行了。

ID:553031 · 發表于 2019-9-29 07:41

串聯3個4007

ID:332444 · 發表于 2019-9-29 08:39

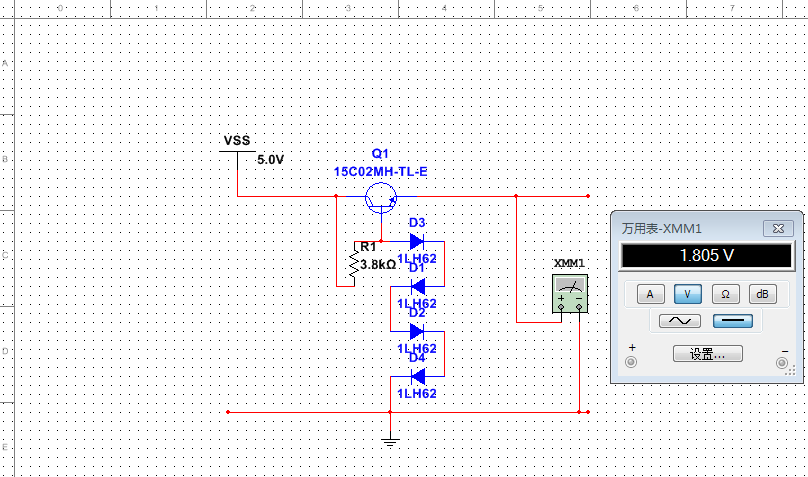

輸入4.2V，輸出1.8V，電流約250mA？假如你不怕用多了元件的話，那就簡單了，電阻一個三極管一個二極管4個組成普通穩壓電路即可。電阻二極管串聯三極管集電極-基極并接電阻。

ID:332444 · 發表于 2019-9-29 10:15

ID:142699 · 發表于 2019-9-29 16:16

搞電子的,沒弄個數字電源很不方便的,建議去弄個電源做調試吧.

ID:460466 · 發表于 2019-9-29 19:18

本帖最后由海闊天空8 于 2019-9-30 16:40 編輯

xianfajushi 發表于 2019-9-29 10:15

如果4000系列二極管正向壓降以0.6V計7個串聯是4.2V（原電路輸入是4.2V），從第3個二極管引出做為1.8V穩壓輸出可不可以？實驗報告：4000二極管在150毫安正向電流時的壓降是0.8V，4.3V電壓經2歐姆電阻串5個4000二極管，從地端第3個引出10歐姆負載時電壓從2.4V降到2.13V，從第二個二極管引出接10Ω負載電壓從1.55V降到1.45V。穩壓能力欠佳。
