一、目的與要求： 二、項目內容： - 設置十字路口的交通燈控制器
- 綠紅燈點亮時間為45秒，時間可調整
- 黃燈閃亮5秒
- 每種指示燈倒計時顯示
5、撰寫實驗報告 三、設計原理與參考電路 1、交通信號燈控制電路的系統框圖 如圖1所示為交通控制系統的系統框圖。電路主要由信號發生器、減法計數器和控制器等部分組成。
圖1交通信號燈控制電路的系統框圖 四、功能模塊設計 1、信號發生器 脈沖信號發生器用的是函數發生器 圖2函數發生器 2、定時器 定時器由同步十進制加/減計數器74LS190構成，用兩片74LS190級聯形成可控減法計數器。 2.1 74LS190引腳圖。
圖1引腳圖 CLOCK：時鐘控制端（上升沿有效） CT：計數控制端（低電平有效） DO—D3 ：并行數據輸入端 LOAD：為異步并行控制輸入端 Qa—Qd :為數據輸出端 U/D：加減計數控制端 2.2 74LS190的功能表 表2 74LS190的功能表 | | LOAD CTEN U/D CLK A B C D | | | | | | | |
74LS190的功能表如圖所示，下面作簡要說明。
2.3計數器電路及原理 圖2計數器電路圖 原理：

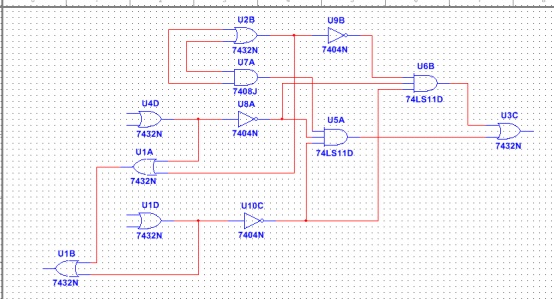

3、控制器 控制器是交通管理的核心，它應該能夠按照交通管理規則控制信號燈工作狀態的轉換。  控制器是由兩個三腳與門、六個或門、三個非門組成。圖3控制器電路圖 4、信號譯碼電路 信號燈譯碼電路的主要任務就是將主控電路的4種工作狀態翻譯成東西南北
