求助怎么讓4x4x4光立方燈一個一個亮

[復制鏈接]
跳轉到指定樓層
樓主

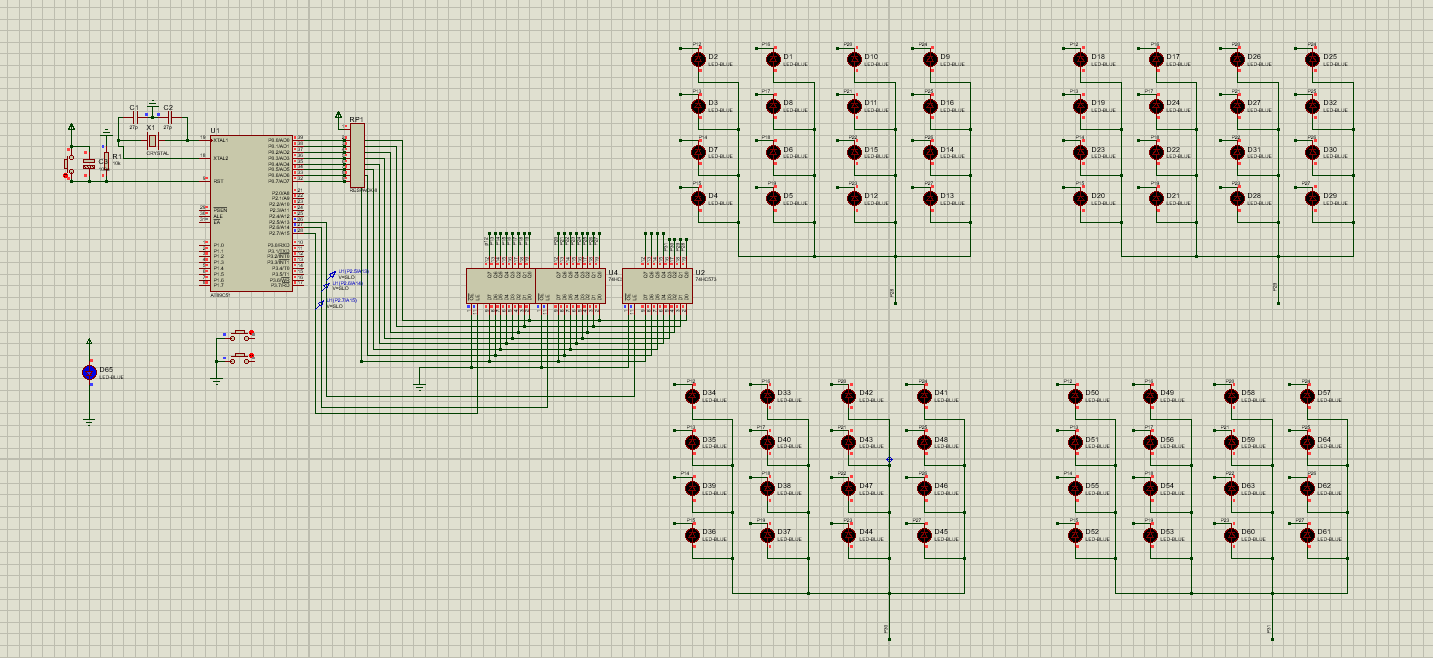

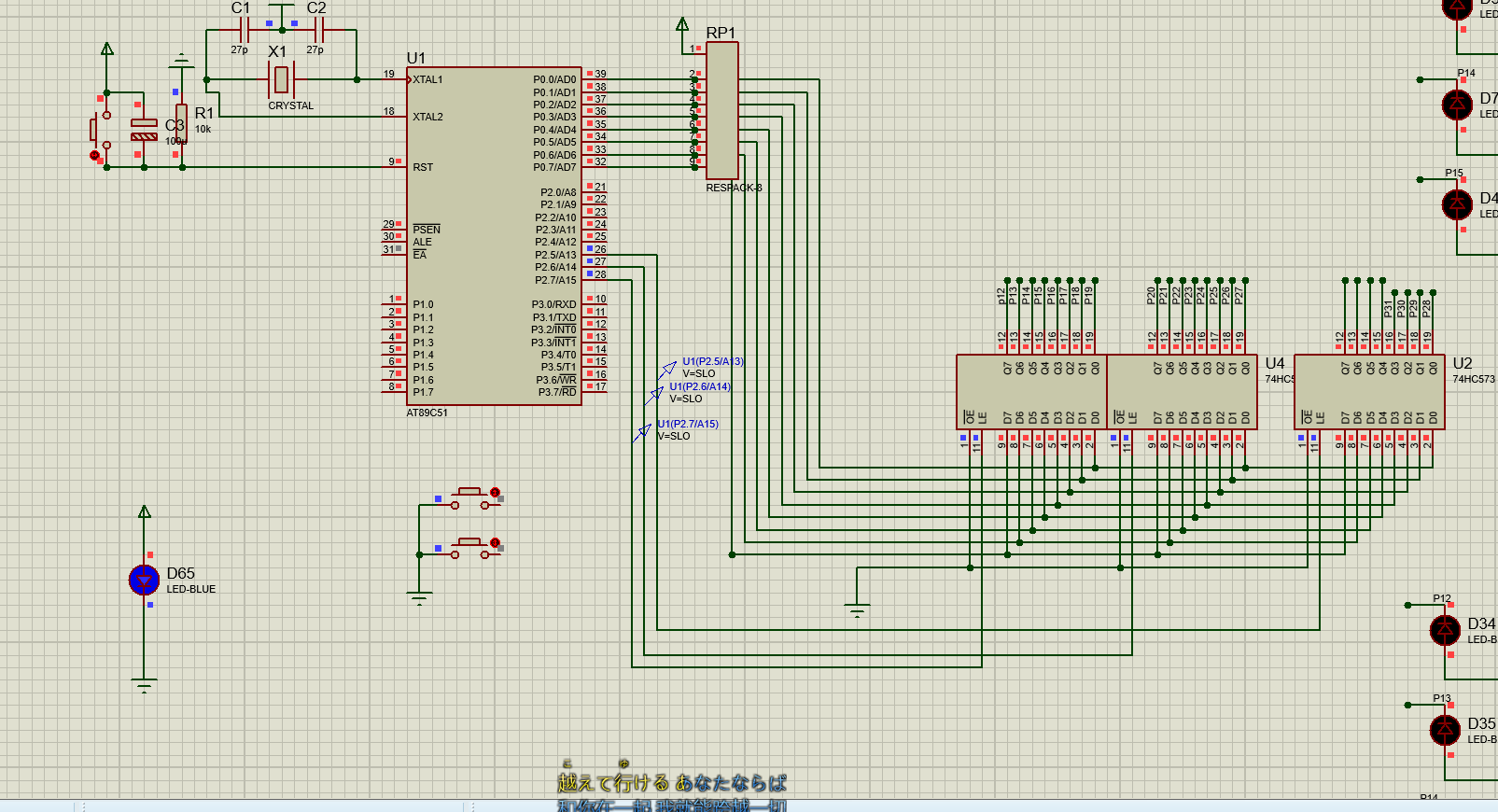

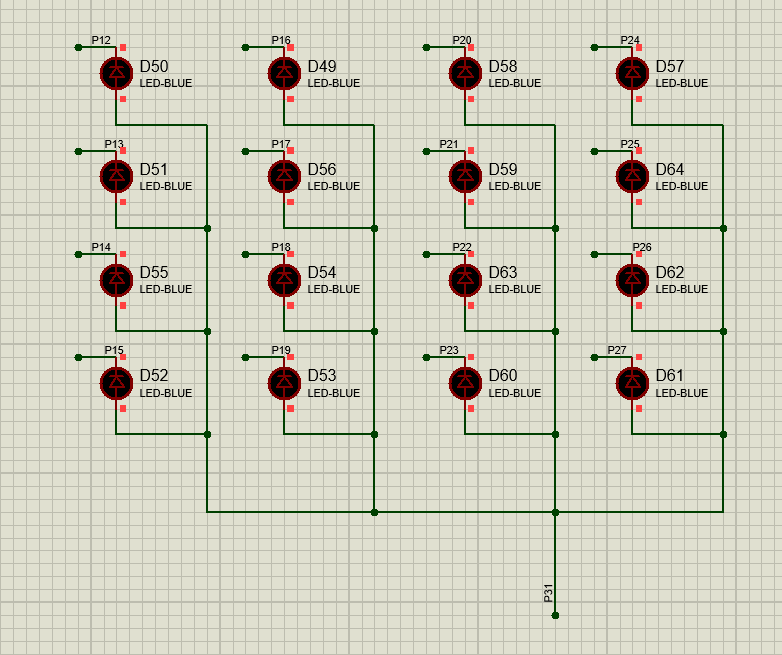

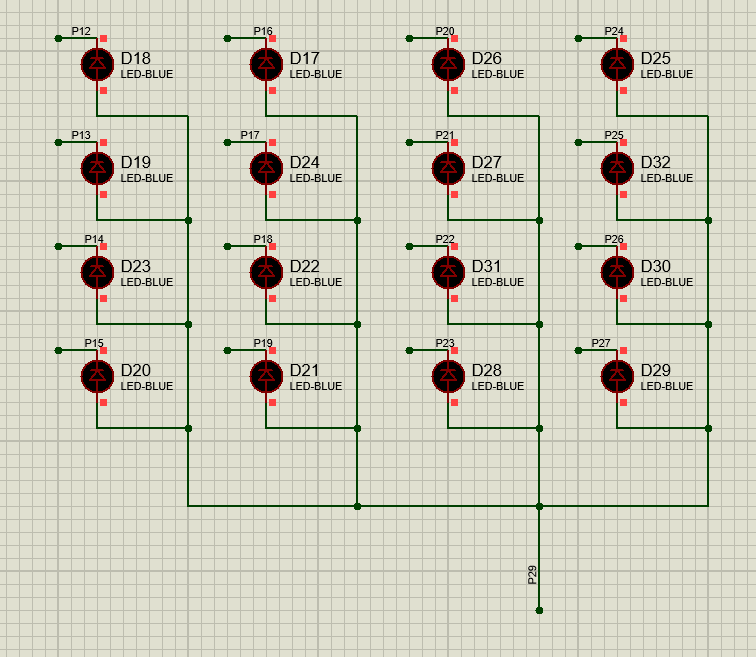

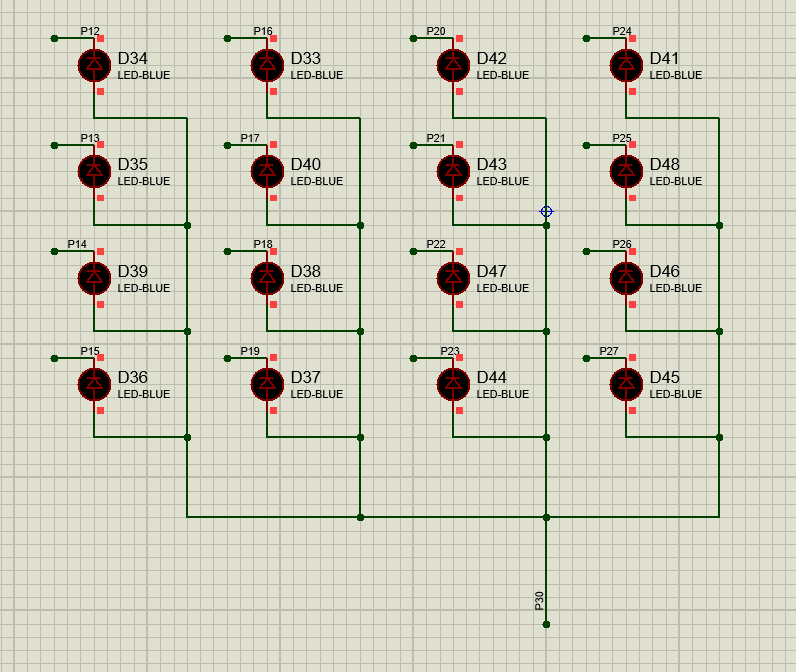

如題，我用了三個74HC573，怎么讓光立方燈一個一個亮？


仿真圖

仿真圖


仿真圖

仿真圖


仿真圖

仿真圖


仿真圖

仿真圖


仿真圖

仿真圖


仿真圖

仿真圖
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:235200 發表于 2019-9-15 07:11 | 只看該作者
由P0口輸出0x80,P27=0;P27=1;然后0x80右移1位,P27=0;P27=1;這樣循環8次后,P0輸出0x80,改為P26=0;P26=1;也循環8次,再然后P0輸出0x80,改為P25=0;P25=1;移位8次,但這電路不夠 好,其實LE可以連在一起公共控制,然后573芯片的OE要單獨控制
回復

使用道具 舉報

板凳
ID:123289 發表于 2019-9-15 10:11 | 只看該作者
本帖最后由 yzwzfyz 于 2019-9-16 19:57 編輯

一個亮、三個 亮、全亮、N個亮，其實都是等價的。何來此問？
