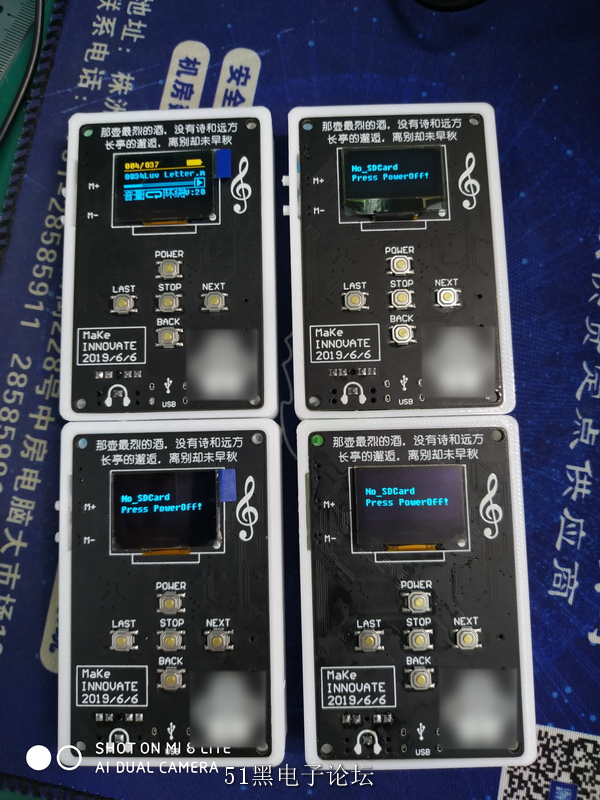

半年前有發過一期帖子，但是那一期的設計有問題，前段時間臨近畢業季，急忙趕制出幾個成品送朋友同學。
以下幾個方面進行了修正：

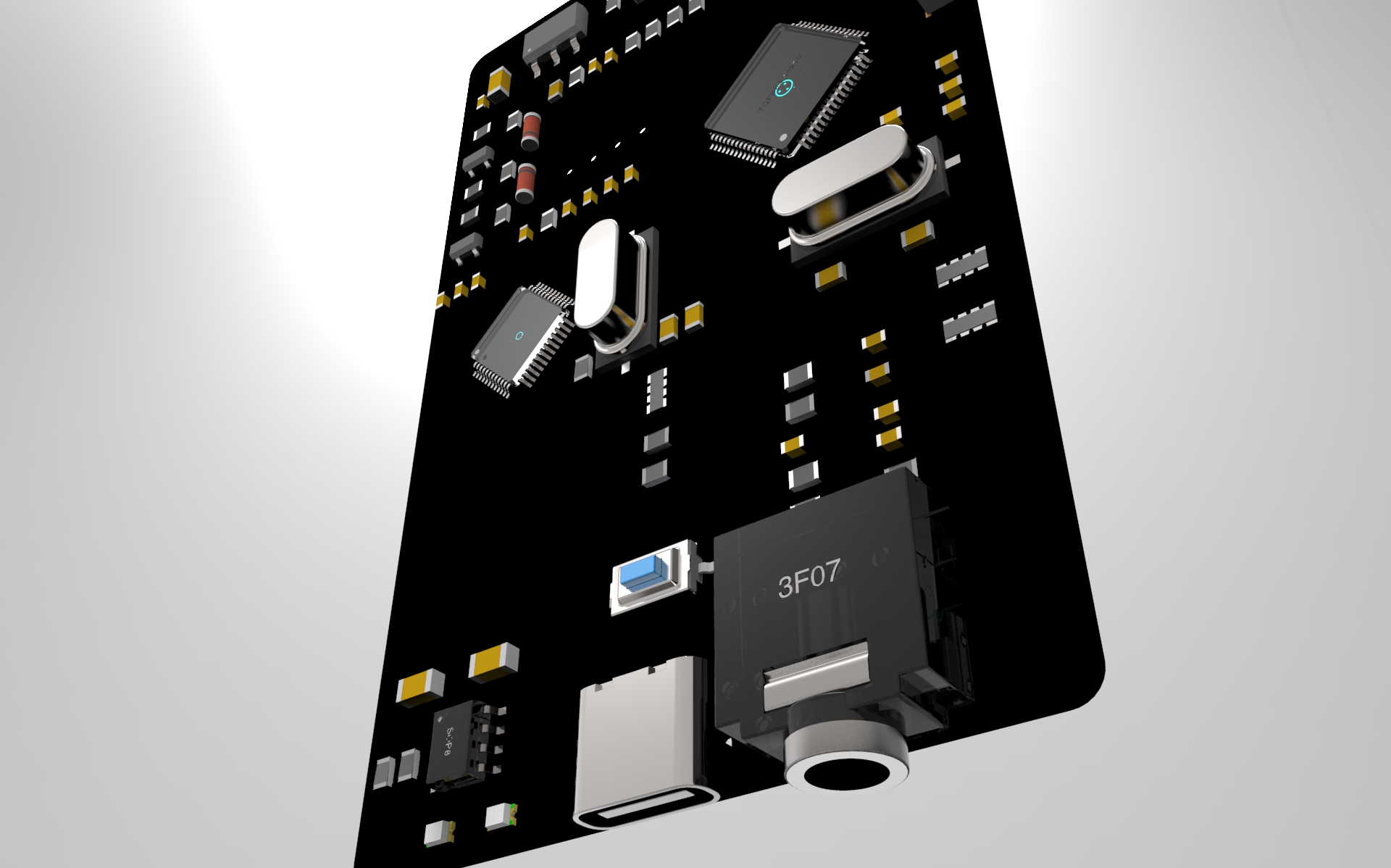

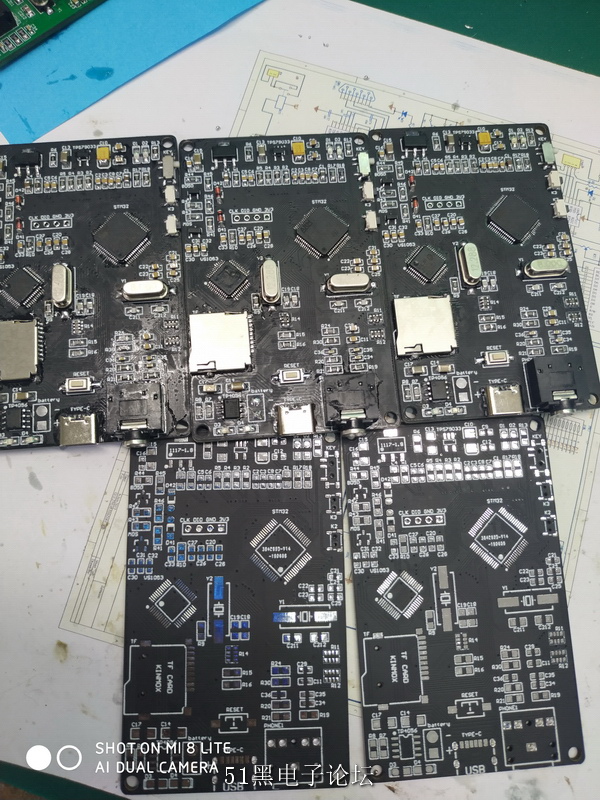

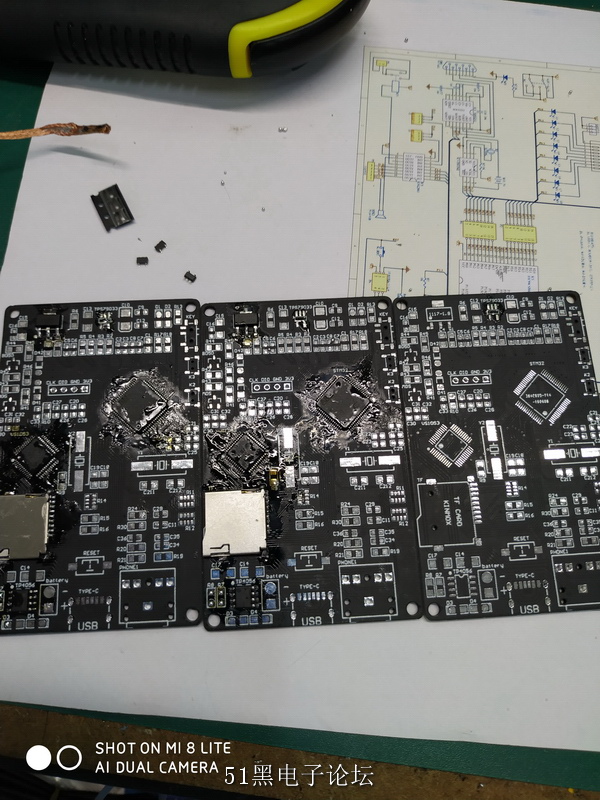

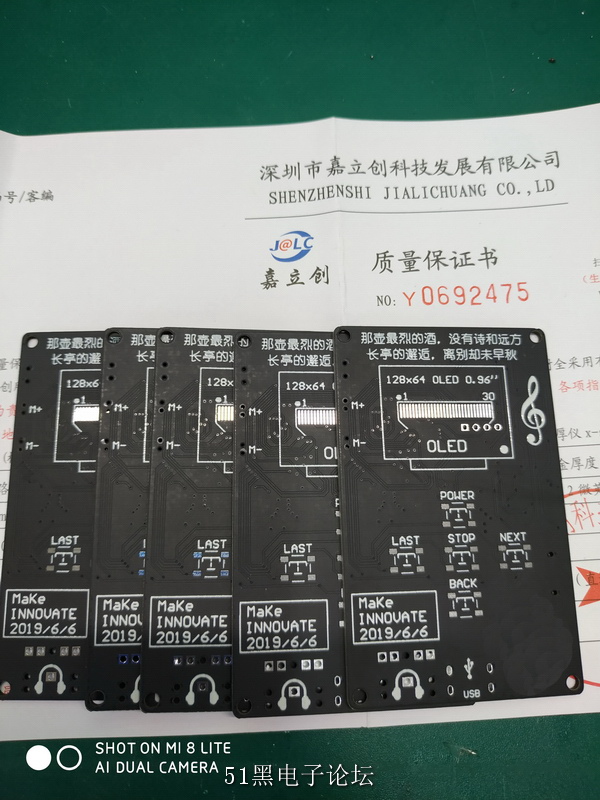

1.PCB板之前是綠油，這一次改成了黑色，感覺逼格高很多了

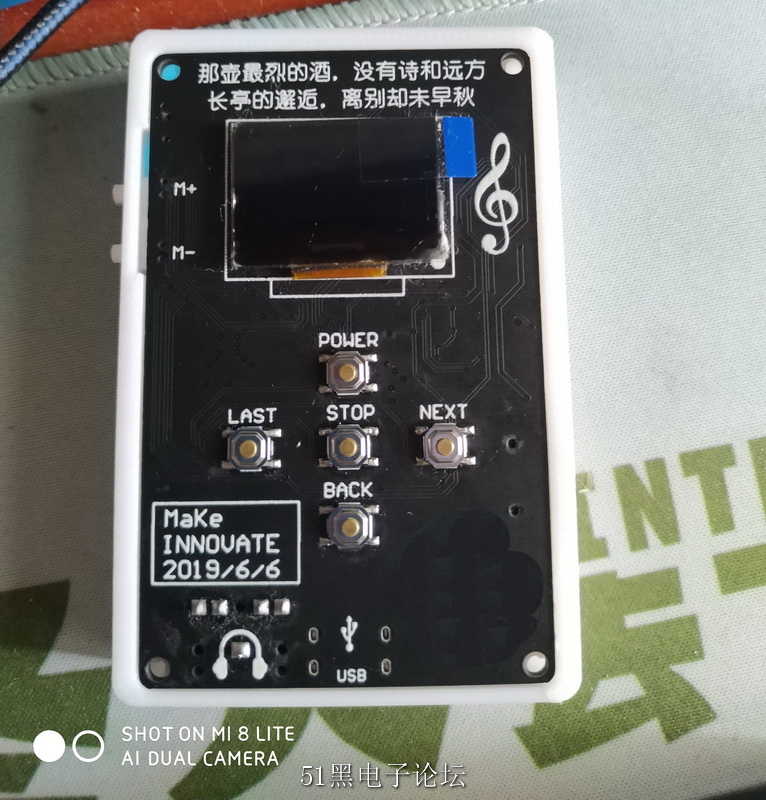

2.取消了OLED排線開槽，直接焊接在正面，但是由于雙面膠粘性不夠，可能會脫落
3.之前有問題的AMS1117-3.3V更換成了TPS73033，解決了壓降過高的問題
4.盡管修改了三極管和MOS管的封裝，但是貌似這一次的引腳順序依然顛倒了，這個問題暫時還沒有修改
5.修改了之前的音量鍵布局，采用側貼按鍵，然后3D打印兩個按鍵，放在外殼的開孔處
6.MicroUSB充電接口一直不太不好用，而且現在的設備大多是TYPE-C，所以這一次也換成了TYPE-C接口
7.減少了電池容量，可以使外殼做到更薄，現在這一版本降至1000mAh,但是使用時間并沒有大大減少，大概10小時左右
8.如果還有其他問題可以參考之前發過的那個帖子
注意：禁止用于商業用途
下載附件
2019-9-4 18:30 上傳
下載附件
2019-9-4 18:30 上傳
下載附件
2019-9-4 18:30 上傳
下載附件
2019-9-4 18:30 上傳
下載附件
2019-9-4 18:30 上傳
下載附件
2019-9-4 18:30 上傳
下載附件
2019-9-4 18:30 上傳
|
-
(3.79 KB, 下載次數: 192)
下載附件
2019-9-4 19:36 上傳
-
-

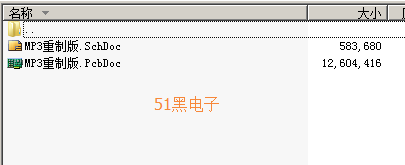

PCB 原理圖.rar
2019-9-4 18:39 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
8.24 MB, 下載次數: 243, 下載積分: 黑幣 -5
-
-
程序+字庫.7z
2019-9-4 19:37 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
904.15 KB, 下載次數: 209, 下載積分: 黑幣 -5
