舵機實物不成功，求大神幫忙看下代碼

[復制鏈接]
跳轉到指定樓層
樓主
疑問1舵機它不轉。
  1. #include<reg51.h>

  3. #define uchar unsigned char           //宏定義無符號字符型
  4. #define uint  unsigned  int           //宏定義無符號整型
  5. uint b;                //中斷值
  6. uint N=0;                //占空比計數值
  7. uint X=8;                                                   //初始角度值  （取值范2~15）
  8.
  9. uchar key_up;
  10. uchar key_down;

  12. sbit P3_6=P3^6;//角度加30°
  13. sbit P3_7=P3^7;//角度減30°
  14. sbit PWM=P1^0;//輸出


  17. void get_key()

  19. {
  20. while(P3_6==0)           //按鍵加按下
  21. {key_up=1;
  22. }
  23. while(P3_7==0)           //按鍵減按下
  24. {key_down=1;
  25. }
  26. }





  32. void timer0( ) interrupt 1 //定時器0工作方式1
  33. {
  34. TH0=0xFF;          //重裝計數初值
  35. TL0=0x62;          //重裝計數初值
  36. b++;
  37. get_key();


  40. if (key_up==1)
  41.        {
  42.            if(X!=11)//判斷是否計數到9999
  43.               {
  44.                X=X+1;//加一
  45.                key_up=0;
  46.                            }
  47.         }
  48. if (key_down==1)
  49.        {
  50.             if(X!=5)//判斷是否計數到0
  51.               {
  52.                    X=X-1;//減一
  53.                key_down=0;
  54.                }
  55.         }

  57. }





  63. void main()
  64. {
  65. TMOD=0X01;          //定時器中斷0
  66. TH0=0xFF;          //重裝計數初值
  67. TL0=0x62;          //重裝計數初值
  68. EA=1;                                  //開CPU中斷
  69. ET0=1;                                  //開T/C0中斷
  70. TR0=1;

  72. while(1)                           //無限循環
  73. {


  76. PWM=1;                   //輸出PWM正
  77. while(1)
  78. {
  79. b=0;
  80. while(!b);
  81. if (N==X)
  82. PWM=0;
  83. if (N==100)
  84. break;
  85. N++;

  87.           }
  88.             N=0;
  89.           }
  90. }
復制代碼


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:123289 發表于 2019-8-13 13:02 | 只看該作者
本帖最后由 yzwzfyz 于 2019-8-13 15:28 編輯

七竅通了六竅了。
回復

使用道具 舉報

板凳
ID:505677 發表于 2019-8-13 16:26 | 只看該作者

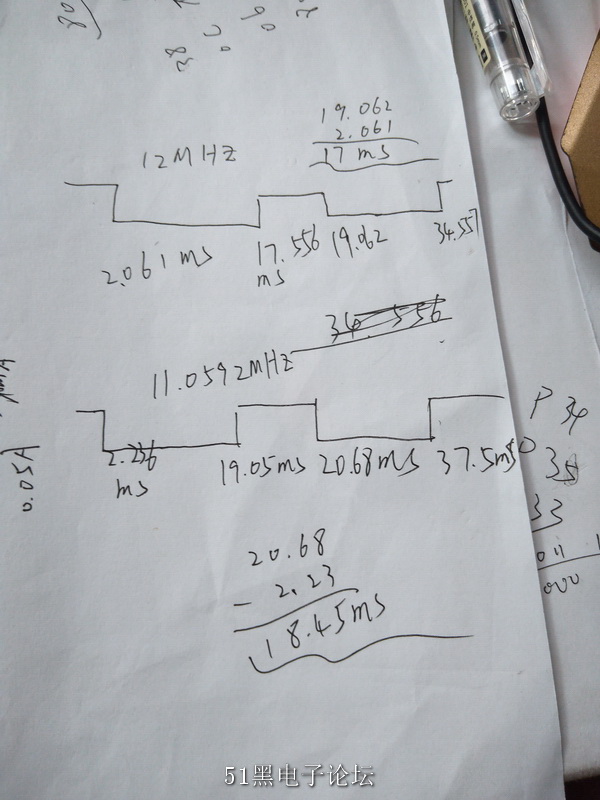

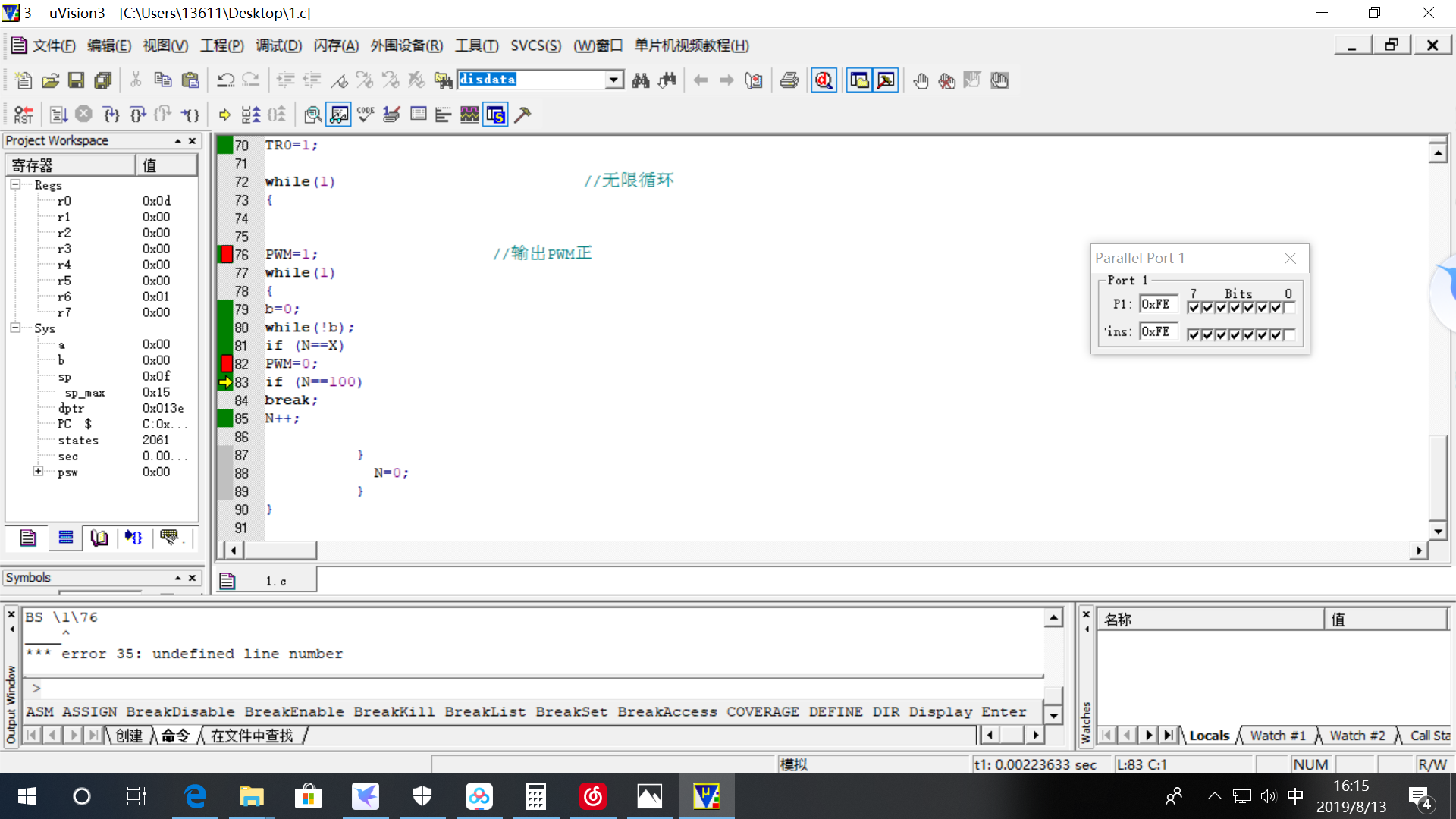

我不知道你晶振多少，用keil調試了一下
[url=][/url]
[url=][/url]
  ，要不你把這個定時改改 調到20ms，如果能輸出pwm，舵機接電和接地都沒問題，你再換個舵機，還可以再把線檢查一下，這個只能自己琢磨了，  實物做不成功是不是很絕望，哈哈    我在弄那個液晶1602的時候線接錯了弄了半天，后來又發現顯示錯位，不知道為什么單片機一根連線不通換了就好了。




回復

使用道具 舉報

地板
ID:492679 發表于 2019-8-13 16:46 | 只看該作者
emmm......我不知道你那個定時器中斷是多少時間，而且，，，你按鍵連最基本的10ms消抖都沒有。用51的IO口直接PWM輸出的話，確實簡單點。你可以檢查下占空比是不是不夠？建議你在調試的時候直接將PWM輸出的占空比比例調大一點，這樣下載后觀察到的現象更明顯，便于調試。
回復

使用道具 舉報

5#
ID:515908 發表于 2019-8-13 21:06 | 只看該作者
32寫  比較簡單
回復

使用道具 舉報

6#
ID:599517 發表于 2019-8-13 22:49 來自手機 | 只看該作者
在中斷里面加點燈程序看中斷工作了嗎，在while里面分別加點燈程序看循環正常嗎，根據我的經驗判斷，你這個情況應該飛到“溢出”中斷區了
回復

使用道具 舉報

7#
ID:542954 發表于 2019-8-14 11:12 | 只看該作者
按鍵不消抖的后果是你按了一次鍵，結果程序已經跑了不知道多少遍了，x的值并不是你所想的+1或-1，而是經過了無數次這樣子的運算
