開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維 持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制(PWM)控制IC 和 MOSFET 構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地 創新。目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。
隨著電力電子技術的高速發展，電力電子設備與人們的工作、生活的關系日 益密切，而電子設備都離不開可靠的電源，進入 80 年代計算機電源全面實現了 開關電源化，率先完成計算機的電源換代，進入 90 年代的開關電源相繼進入各種電子、電器設備領域，程控交換機、通訊、電子檢測設備電源、控制設備電源等 都已廣泛地使用了開關電源，更促進了開關電源技術的迅速發展。
開關電源和線性電源相比，二者的成本都隨著輸出功率的增加而增長，但二 者增長速率各異。線性電源成本在某一輸出功率點上，反而高于開關電源。隨著電力電子技術的發展和創新，使得開關電源技術在不斷地創新，這一成本反轉點 日益向低輸出電力端移動，這為開關電源提供了廣泛的發展空間。
開關電源基礎知識( Switcher-Fundamentals)培訓課程共計五個章節:本拓 撲類型、效率與輸入輸出及占空比的關系 、同步與非同步的定義、隔離與非隔 離、脈寬調制與變頻各類控制方式特點。其深入淺出的說明了基礎概念，建立電源設計溝通的平臺。
1.1 開關電源的類型
1.1.1 線性穩壓器，所謂線性穩壓器，也就是我們俗話說的 LDO，一般有這么兩種特點: 傳輸元件工作在線性區，它沒有開關的跳變;
僅限于降壓轉換，很少會看到升壓的應用。

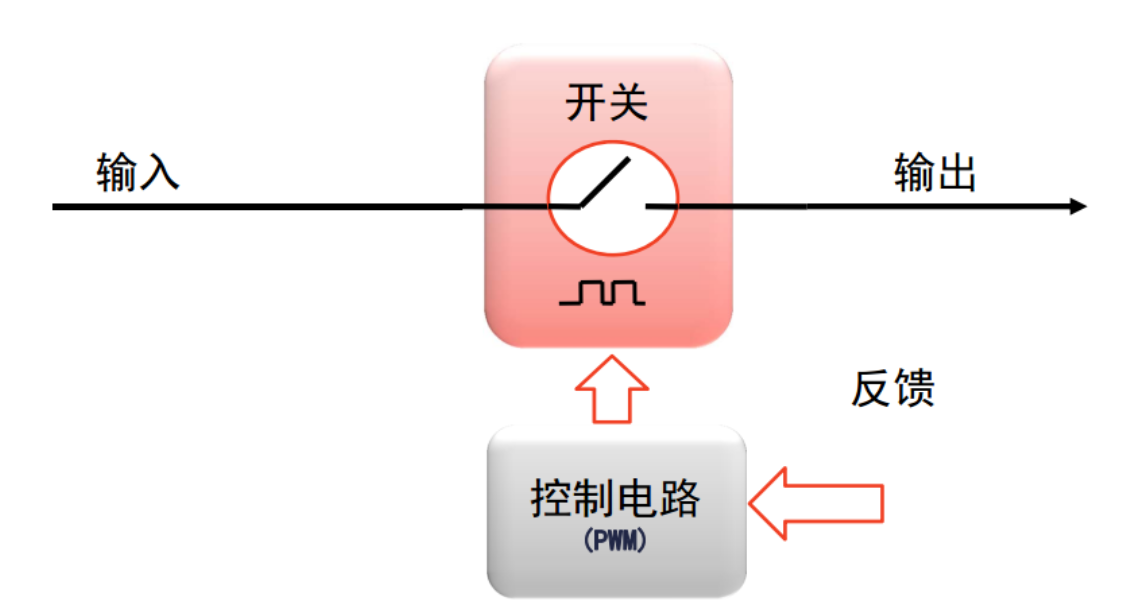

1.1.2 開關穩壓器
傳輸器件開關(場效應管)，在每個周期完全接通和完全切斷的狀態; 里面至少包括一個電能儲能的元件，如:電感器或者電容器;
多種拓撲(降壓、升壓、降壓-升壓等)
1.1.3 充電泵，一般在一些小電流的應用
傳輸器件開關(如:場效應管、三極管)，有些完全導通，而有些則工作在線性區; 在電能轉換或者儲能的過程中，僅限使用了電容器，如一些倍壓電路。 答疑:有些情況為什么要使用開關穩壓器?為什么不用 LDO 和充電泵?
我們知道，所有的能量都不會憑空消失，損耗的能量最終會以熱的形式傳遞出去， 這樣，工程師在設計中就會產生很大的挑戰，比如說，損耗最終以熱的形式傳遞，那么電路中就需要增加更大的散熱片，結果電源的體積就變大了，而且整機的效率也很低。 如果在開關模式的開關電源，不僅可以提高效率，還可以降低了熱管理的設計難度。

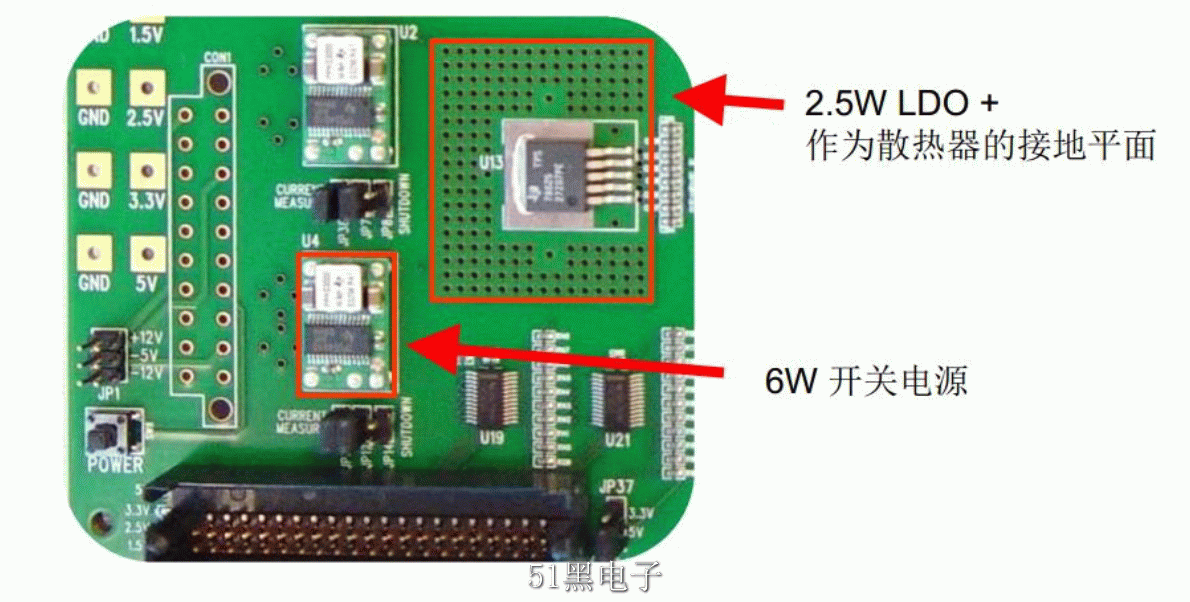

我們可以舉一個例子來對比線性電源和開關電源的效率和體積:

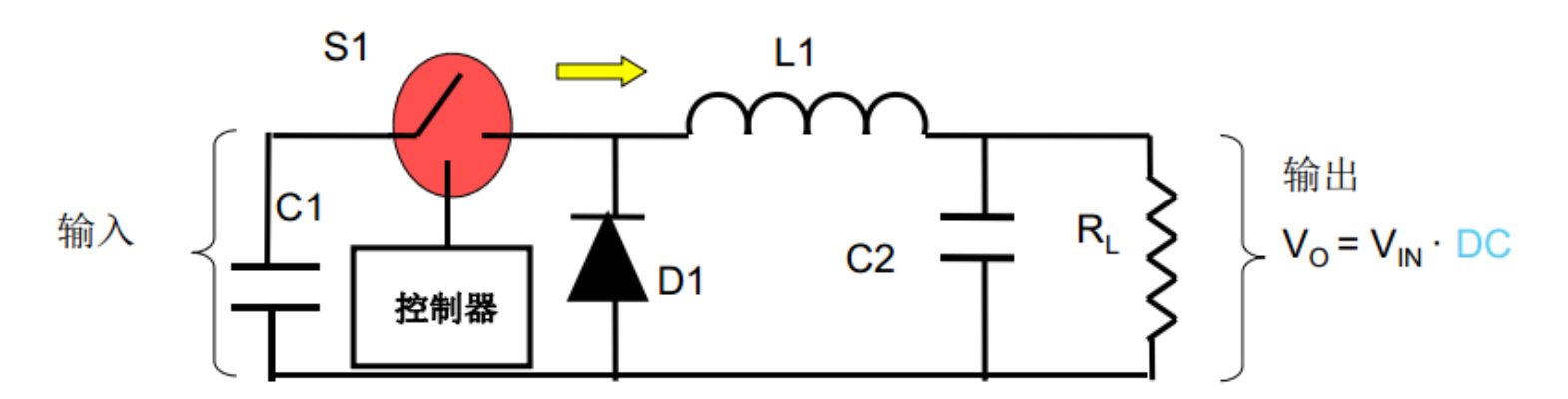

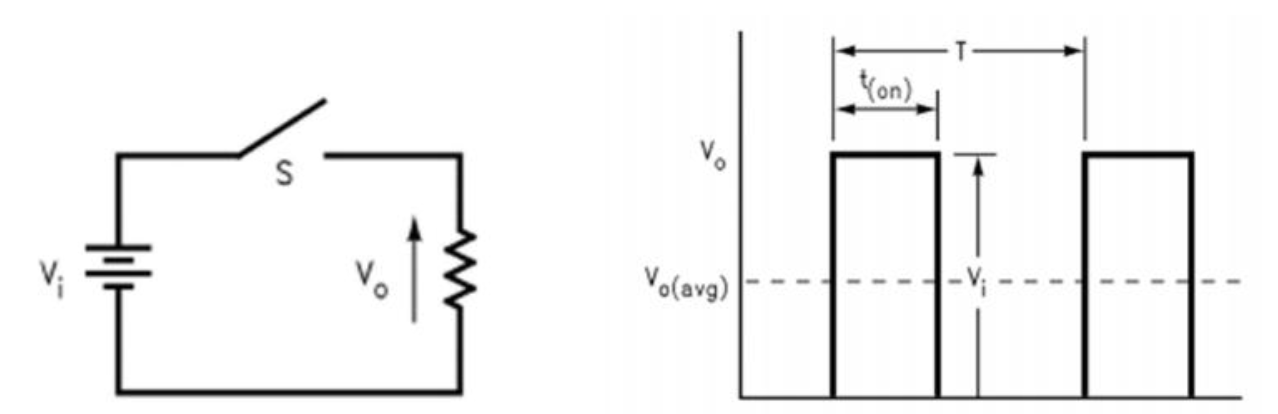

占空比:開通的時間 Ton 與開關周期 T 的比值，ton(開通時間) + toff(關斷時間) = T(開 關周期)，占空比 D=ton / T。但是，我們不能采用一個脈沖輸出!需要一種實現能量流動平 穩化的方法。通過很多的脈沖，高頻地切換，將在開關接通期間存儲能量而在開關切斷時提 供此能量的手段，從而實現平穩的電壓。
|
