- * 實 驗 名 : 紅外線試驗
- * 實驗說明 : 數碼管顯示紅外線發送過來的鍵值。

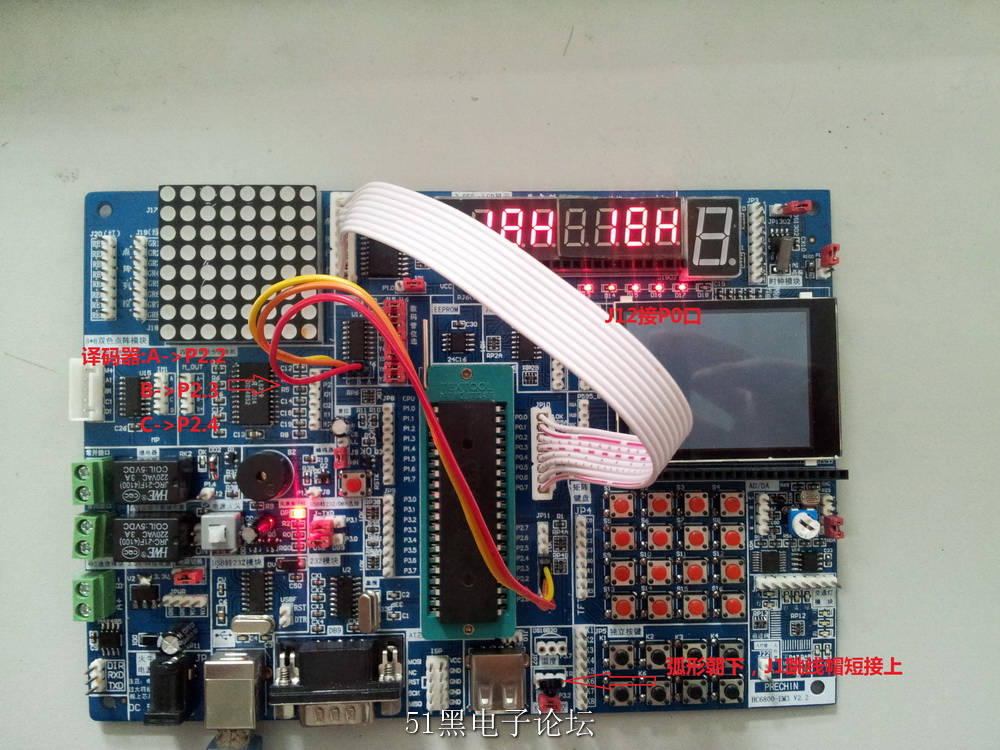

- * 連接方式 : 見連接圖
- * 注 意 :
- *******************************************************************************/
- [color=#a0522d]#include<reg51.h>[/color]
- //--定義使用的IO--//
- #define GPIO_DIG P0
- sbit LSA = P2^2;
- sbit LSB = P2^3;
- sbit LSC = P2^4;
- sbit IRIN = P3^2;
- //--定義全局變量--//
- unsigned char code DIG_CODE[17]={
- 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
- 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
- //0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼
- unsigned char DisplayData[8]; //用來存放要顯示的8位數的值
- unsigned char IrValue[6]; //用來存放讀取到的紅外值
- unsigned char Time;
- //--聲明全局函數--//
- void DigDisplay(); //動態顯示函數
- void IrInit();
- void DelayMs(unsigned int );
- /*******************************************************************************
- * 函數名 : main
- * 函數功能 : 主函數
- * 輸入 : 無
- * 輸出 : 無
- *******************************************************************************/
- void main()
- {
- // unsigned char i;
- IrInit();
- while(1)
- {
- DisplayData[0] = 0x00;
- DisplayData[1] = DIG_CODE[IrValue[4]];
- DisplayData[2] = DIG_CODE[IrValue[5]];
- DisplayData[3] = 0x76; //01110110
- DisplayData[4] = 0x00;
- DisplayData[5] = DIG_CODE[IrValue[4]];
- DisplayData[6] = DIG_CODE[IrValue[5]];
- DisplayData[7] = 0x76;
- }
- }
- /*******************************************************************************
- * 函數名 : DelayMs()
- * 函數功能 : 延時
- * 輸入 : x
- * 輸出 : 無
- *******************************************************************************/
- void DelayMs(unsigned int x) //0.14ms誤差 0us
- {
- unsigned char i;
- while(x--)
- {
- for (i = 0; i<13; i++)
- {}
- }
- }
- /*******************************************************************************
- * 函數名 : IrInit()
- * 函數功能 : 初始化紅外線接收
- * 輸入 : 無
- * 輸出 : 無
- *******************************************************************************/
- void IrInit()
- {
- IT0=1;//下降沿觸發
- EX0=1;//打開中斷0允許
- EA=1; //打開總中斷
- IRIN=1;//初始化端口
- }
- /*******************************************************************************
- * 函數名 : ReadIr()
- * 函數功能 : 讀取紅外數值的中斷函數
- * 輸入 : 無
- * 輸出 : 無
- *******************************************************************************/
- void ReadIr() interrupt 0
- {
- unsigned char j,k;
- unsigned int err;
- Time=0;
- DelayMs(70);
- if(IRIN==0) //確認是否真的接收到正確的信號
- {
- err=1000; //1000*10us=10ms,超過說明接收到錯誤的信號
- /*當兩個條件都為真是循環，如果有一個條件為假的時候跳出循環，免得程序出錯的時
- 侯，程序死在這里*/
- while((IRIN==0)&&(err>0)) //等待前面9ms的低電平過去
- {
- DelayMs(1);
- err--;
- }
- if(IRIN==1) //如果正確等到9ms低電平
- {
- err=500;
- while((IRIN==1)&&(err>0)) //等待4.5ms的起始高電平過去
- {
- DelayMs(1);
- err--;
- }
- for(k=0;k<4;k++) //共有4組數據
- {
- for(j=0;j<8;j++) //接收一組數據
- {
- err=60;
- while((IRIN==0)&&(err>0))//等待信號前面的560us低電平過去
- {
- DelayMs(1);
- err--;
- }
- err=500;
- while((IRIN==1)&&(err>0)) //計算高電平的時間長度。
- {
- DelayMs(1);//0.14ms
- Time++;
- err--;
- if(Time>30)
- {
- EX0=1;
- return;
- }
- }
- IrValue[k]>>=1; //k表示第幾組數據
- if(Time>=8) //如果高電平出現大于565us，那么是1
- {
- IrValue[k]|=0x80;
- }
- Time=0; //用完時間要重新賦值
- }
- }
- }
- if(IrValue[2]!=~IrValue[3])
- {
- return;
- }
- }
- }
- /*******************************************************************************
- * 函 數 名 : DigDisplay
- * 函數功能 : 使用數碼管顯示
- * 輸 入 : 無
- * 輸 出 : 無
- *******************************************************************************/
- void DigDisplay()
- {
- unsigned char i;
- unsigned int j;
- for(i=0;i<8;i++)
- {
- switch(i) //位選，選擇點亮的數碼管，
- {
- case(0):
- LSA=0;LSB=0;LSC=0; break;//顯示第0位
- case(1):
- LSA=1;LSB=0;LSC=0; break;//顯示第1位
- case(2):
- LSA=0;LSB=1;LSC=0; break;//顯示第2位
- case(3):
- LSA=1;LSB=1;LSC=0; break;//顯示第3位
- case(4):
- LSA=0;LSB=0;LSC=1; break;//顯示第4位
- case(5):
- LSA=1;LSB=0;LSC=1; break;//顯示第5位
- case(6):
- LSA=0;LSB=1;LSC=1; break;//顯示第6位
- case(7):
- LSA=1;LSB=1;LSC=1; break;//顯示第7位
- }
- GPIO_DIG=DisplayData[i];//發送段碼
- j=10; //掃描間隔時間設定
- while(j--);
- GPIO_DIG=0x00;//消隱
- }
- }
|
