51單片機簡易樓道燈電費計價系統仿真程序流程圖設計

[復制鏈接]
跳轉到指定樓層
樓主
城市居民樓內一般安裝有樓道燈，方便夜間居民上下樓，其工作特點是人來燈亮，人走燈滅。以熱釋電型樓道燈為例，其基本工作原理是：熱釋電傳感器能檢測人體是否進入感應范圍，當人體未進入感應范圍，即離樓道燈還有一定距離時，傳感器輸出低電平；當人體進入感應范圍，即靠近樓道燈時，傳感器輸出高電平。根據傳感器的輸出，單片機可決定是否點亮樓道燈。由于樓道燈屬本單元全體居民共用，為便于電費結算，現要求設計一套簡易樓道燈電費計價系統，系統能自動計算樓道燈在一個月內的總點亮時間，并據此計算出應繳電費額度。

系統由電源電路、熱釋電傳感器、單片機、按鍵以及顯示器組成，樓道燈供電為220市電，功率2kW（實際燈泡功率一般不會這么大。考慮到實驗演示時間有限，故假設此燈泡功率為該值）。其中電源采用5V，熱釋電傳感器的輸出采用按鍵按下與否進行模擬，單片機采用51，顯示器采用4位數碼管，電價按5.86元/千瓦時（實際電價一般為0.58。考慮到實驗演示時間有限，故假設電價為該值），要求電費計算精度精確到0.01元。用戶可用按鍵查詢本月樓道燈總點亮時間（精度0.01小時），以及本月總電費。

三.   實驗目的
理解、掌握51單片機I/O口高級應用、定時器、中斷、繼電器、按鍵及數碼管的綜合應用

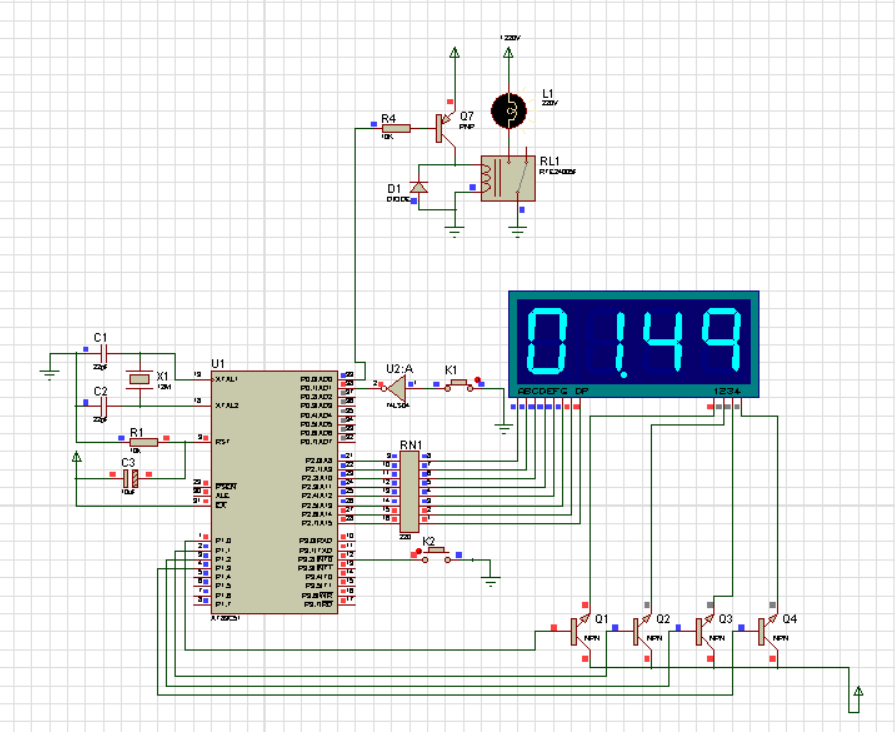

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

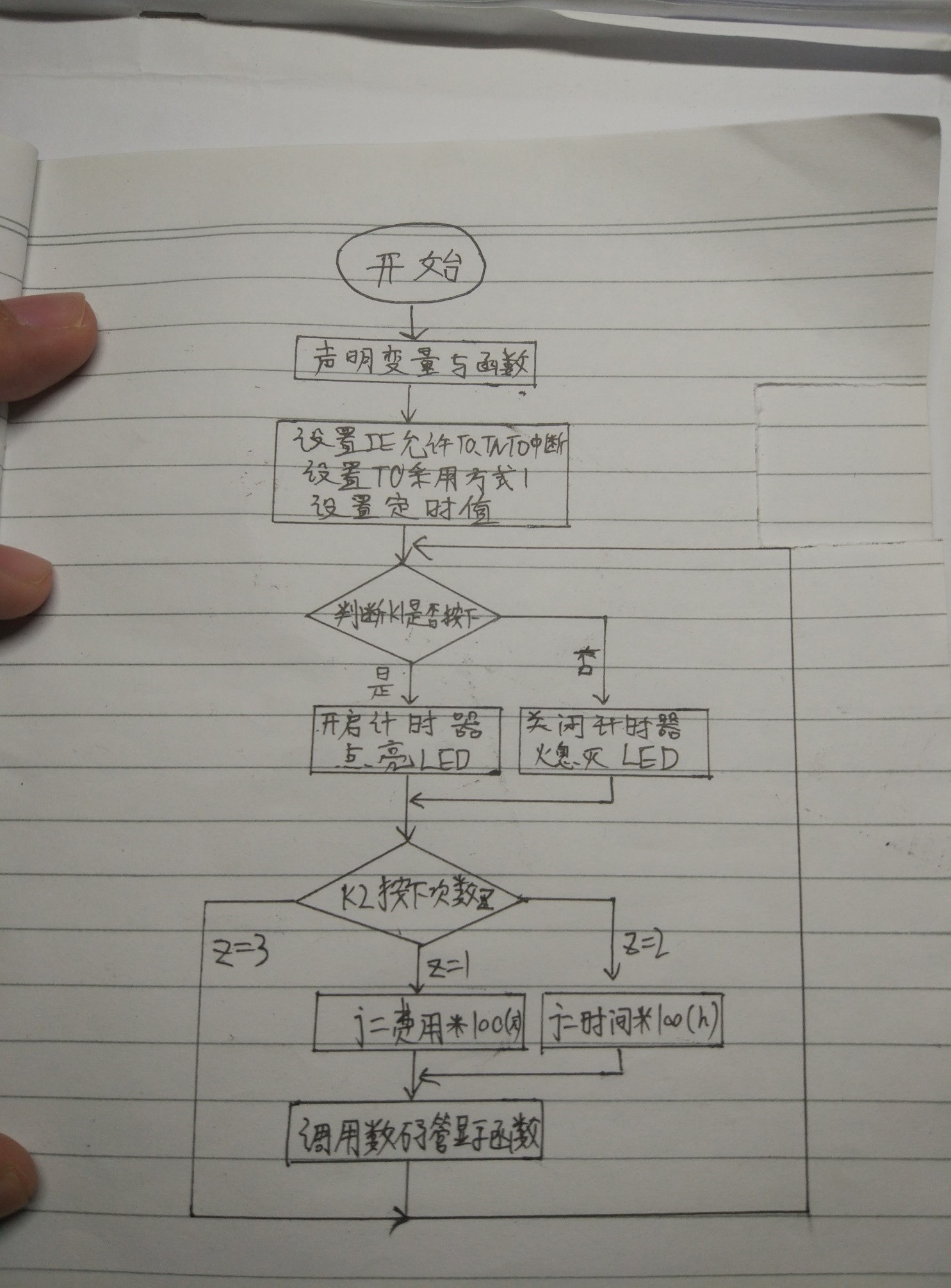

單片機程序流程圖:


單片機源程序如下:
  1. #include <reg52.h>
  2. #define SEG P2
  3. sbit LED = P0^0;
  4. sbit K1 = P0^1;
  5. sbit K2 =P3^2;
  6. char code TAB[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
  7. char ando[4]={0,0,0,0};
  8. int Q=0,i=0,j=0,z=0,n=0;
  9. char scan,M=0,T=0;
  10. float k=0;
  11. void show(int);
  12. void delay1(unsigned int x)
  13. {
  14.    unsigned int w,i;
  15.          for(i=0;i<x;i++)
  16.          for(w=0;w<120;w++);
  17. }

  19. void main()
  20. {   IE = 0x8b;          //T1\T0\INT0        中斷允許
  21.     TCON|=0x01;                          //負邊沿觸發
  22.         TMOD|=0x01;                          //T0mode1                          有1置1
  23.         TMOD&=0xf1;                                                                        //有0置0
  24.         TH0=(65635-50000)/256;                                  //設置計數值
  25.         TL0=(65635-50000)%256;
  26.         P0=0xff;
  27.         P2=0xff;     //初始化
  28.         while(1)
  29.         {
  30.         if(K1==1)
  31.           { TR0=1;
  32.             LED=0;
  33.        }
  34. //           else
  35. //           {TR0=0;
  36. //            LED=1;
  37. //           }
  38.          if(z==1)
  39.            {j=k*586/60/30;
  40.             show(j);}
  41.           if(z==2)
  42.           {        j=k*100/3600;
  43.           show(j);
  44.           }
  45.         if(j==9999) k=0; //若數碼管顯示達上限，清零重新計算
  46.         }
  47. }

  49. void show(int x)                                                  //顯示函數
  50. {          ando[0]=x/1000;
  51.             ando[1]=x/100%10;
  52.           ando[2]=x%100/10;
  53.           ando[3]=x%10;
  54.       scan=1;                                                //設置掃描初值
  55.       for(i=0;i<4;i++)                           //掃描四次
  56.           {
  57.           if(i==1)                                                 //第二位掃描時數字+小數點
  58.           P2=(TAB[ando[i]])&0x7f;
  59.           else
  60.           P2=TAB[ando[i]];
  61.       P1=scan;                                                  //輸出掃描信號
  62.           delay1(10);
  63.           P2=0xff;                                          //消隱
  64.       scan<<=1;}                                         //掃描信號左移一位
  65. }


  68. void timer0(void) interrupt 1
  69. { TH0=(65635-50000)/256;                                         //重置計數值
  70.         TL0=(65635-50000)%256;                                         //低8位
  71.         if(++Q==20)                                                                //定時達1秒
  72.         { Q=0;
  73.           k++;
  74.           n++;
  75.      }
  76.   if(n==36)                                                                //定時達36秒
  77.         { n=0;
  78.           TR0=0;
  79.           LED=1;
  80.      }
  81.

  83. }
  84. void my_int0(void) interrupt 0                          //外部中斷
  85. {        if(++z==4)
  86.    z=1;
  87. }
復制代碼
