單片機+LCD12864液晶無法顯示，請大佬幫忙看看錯誤

[復制鏈接]
跳轉到指定樓層
樓主

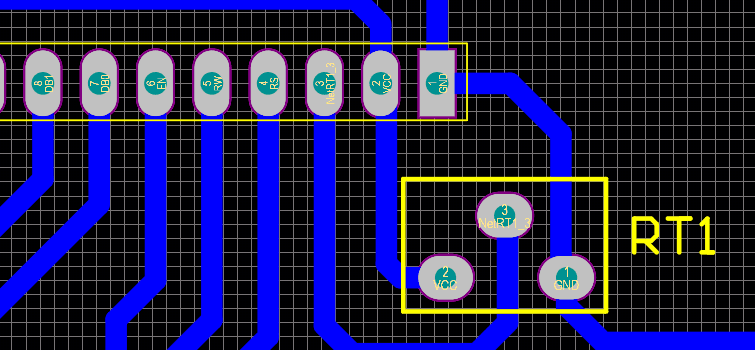

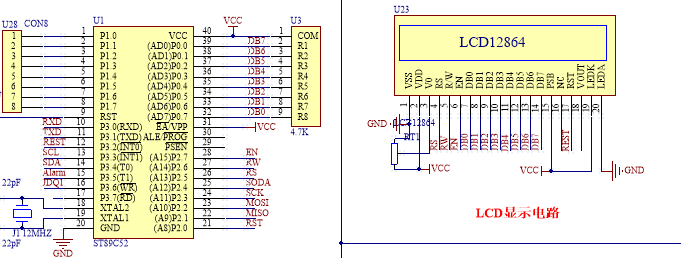

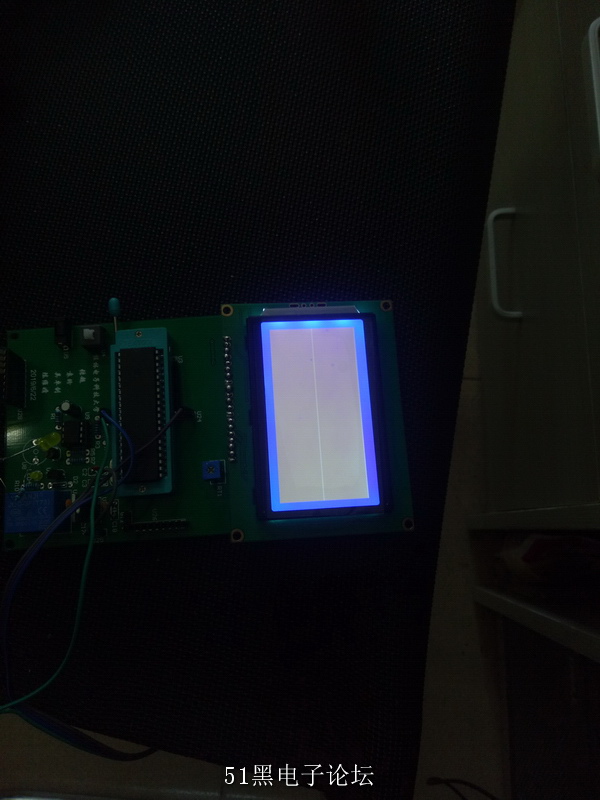

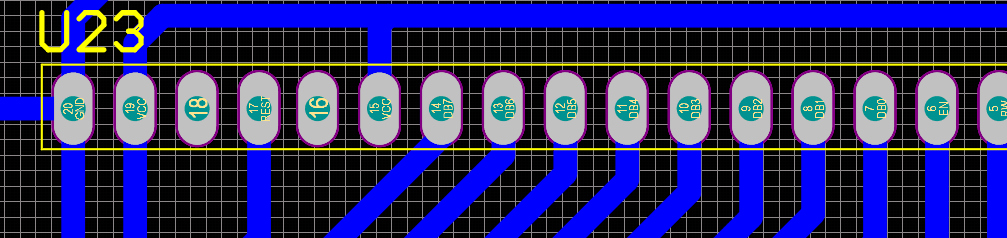

在本論壇下載了一個51單片機門禁系統，但是液晶怎么調都顯示不出來，ce'shi具體電路如圖所示，測試穩壓都是沒問題的，VCCC=5V，調節可調電阻，也有變化，但就是沒有字符。

單片機代碼如下。
  1. #include <reg51.h>
  2. #include <intrins.h>
  3.
  4. #define uchar unsigned char
  5. #define uint  unsigned int


  8. /*12864端口定義*/
  9. #define LCD_data  P0             //數據口
  10. sbit LCD_RS  =  P2^5;            //寄存器選擇輸入
  11. sbit LCD_RW  =  P2^6;            //液晶讀/寫控制
  12. sbit LCD_EN  =  P2^7;            //液晶使能控制
  13. sbit LCD_RST =  P3^2;


  16. sbit beep  =  P3^5;
  17. //sbit LCD_PSB =  P1^2;            //串/并方式控制  電路直接致高 并行


  20. uchar code dis1[] = {"Hello"};
  21. uchar code dis2[] = {"Word"};
  22. uchar code dis3[] = {"你好"};
  23. uchar code dis4[] = {"世界"};


  26. #define delayNOP(); {_nop_();_nop_();_nop_();_nop_();};         //延時4US


  29. /*******************************************************************/
  30. /*                                                                 */
  31. /*  延時函數                                                       */
  32. /*                                                                 */
  33. /*******************************************************************/
  34. void delay(int ms)                                 //延時MS
  35. {
  36.     while(ms--)
  37.         {
  38.       uchar i;
  39.           for(i=0;i<250;i++)
  40.            {
  41.             _nop_();
  42.                 _nop_();
  43.                 _nop_();
  44.                 _nop_();
  45.            }
  46.         }
  47. }


  50. /*******************************************************************/
  51. /*                                                                 */
  52. /*因?yàn)橐_的定義DB0..DB7是從P1.7...P1.0排列的                                                    */
  53. /*所以順序需要調換一下                                             */
  54. /*                                                                 */
  55. /*******************************************************************/
  56. uchar swapbit(uchar udata)
  57. {
  58.   uchar ii,tmp=0;
  59.   for(ii=0;ii<8;ii++)
  60.   {
  61.     tmp<<=1;
  62.     if(udata&0x01)
  63.     {
  64.       tmp|=0x01;
  65.     }
  66.     udata>>=1;
  67.   }
  68.   return tmp;
  69. }
  70.
  71. /*******************************************************************/
  72. /*                                                                 */
  73. /*檢查LCD忙狀態                                                    */
  74. /*lcd_busy為1時，忙，等待。lcd-busy為0時,閑，可寫指令與數據。      */
  75. /*                                                                 */
  76. /*******************************************************************/
  77. bit lcd_busy()
  78. {
  79.     bit result;
  80.     LCD_RS = 0;
  81.     LCD_RW = 1;
  82.     LCD_EN = 1;
  83.     delayNOP();
  84.     result = (bit)(P0&0x80);
  85.     LCD_EN = 0;
  86.     return(result);
  87. }
  88. /*******************************************************************/
  89. /*                                                                 */
  90. /*寫指令數據到LCD                                                  */
  91. /*RS=L，RW=L，E=高脈沖，D0-D7=指令碼。                             */
  92. /*                                                                 */
  93. /*******************************************************************/
  94. void lcd_wcmd(uchar cmd)
  95. {
  96.     while(lcd_busy());
  97.     LCD_RS = 0;
  98.     LCD_RW = 0;
  99.     LCD_EN = 0;
  100.     _nop_();
  101.     _nop_();
  102.     P0 =swapbit(cmd);
  103.     delayNOP();
  104.     LCD_EN = 1;
  105.     delayNOP();
  106.     LCD_EN = 0;
  107. }
  108. /*******************************************************************/
  109. /*                                                                 */
  110. /*寫顯示數據到LCD                                                  */
  111. /*RS=H，RW=L，E=高脈沖，D0-D7=數據。                               */
  112. /*                                                                 */
  113. /*******************************************************************/
  114. void lcd_wdat(uchar dat)
  115. {
  116.     while(lcd_busy());
  117.     LCD_RS = 1;
  118.     LCD_RW = 0;
  119.     LCD_EN = 0;
  120.     P0 = swapbit(dat);
  121.     delayNOP();
  122.     LCD_EN = 1;
  123.     delayNOP();
  124.     LCD_EN = 0;
  125. }
  126. /*******************************************************************/
  127. /*                                                                 */
  128. /*  LCD初始化設定                                                  */
  129. /*                                                                 */
  130. /*******************************************************************/
  131. void lcd_init()
  132. {


  135. //  LCD_PSB = 1;         //并口方式
  136.           LCD_RST =0;
  137.         delay(5);
  138.         LCD_RST =1;
  139.         delay(5);
  140.     lcd_wcmd(0x34);      //擴充指令操作
  141.     delay(5);
  142.     lcd_wcmd(0x30);      //基本指令操作
  143.     delay(5);
  144.     lcd_wcmd(0x0C);      //顯示開，關光標
  145.     delay(5);
  146.     lcd_wcmd(0x01);      //清除LCD的顯示內容
  147.     delay(5);
  148. }


  151. /*********************************************************/
  152. /*                                                       */
  153. /* 設定顯示位置                                          */
  154. /*                                                       */
  155. /*********************************************************/
  156. void lcd_pos(uchar X,uchar Y)
  157. {
  158.    uchar  pos;
  159.    if (X==0)
  160.      {X=0x80;}
  161.    else if (X==1)
  162.      {X=0x90;}
  163.    else if (X==2)
  164.      {X=0x88;}
  165.    else if (X==3)
  166.      {X=0x98;}
  167.    pos = X+Y ;
  168.    lcd_wcmd(pos);     //顯示地址
  169. }
  170. /*********************************************************/
  171. /*                                                                                                                 */
  172. /* 主程序                                                                                    */
  173. /*                                                       */
  174. /*********************************************************/
  175. void main()
  176. {
  177.     uchar i;


  180.         delay(10);                 //延時


  183.     lcd_init();                //初始化LCD
  184.
  185.     lcd_pos(0,0);             //設置顯示位置為第一行的第1個字符
  186.     i = 0;
  187.     while(dis1[ i] != '\0')
  188.      {                         //顯示字符
  189.        lcd_wdat(dis1[ i]);
  190.        i++;
  191.      }
  192.     lcd_pos(1,0);             //設置顯示位置為第二行的第1個字符
  193.     i = 0;
  194.     while(dis2[ i] != '\0')
  195.      {
  196.        lcd_wdat(dis2[ i]);      //顯示字符
  197.        i++;
  198.      }
  199.           lcd_pos(2,0);             //設置顯示位置為第三行的第1個字符
  200.      i = 0;
  201.     while(dis3 != '\0')
  202.     {
  203.        lcd_wdat(dis3[ i]);      //顯示字符
  204.        i++;
  205.     }
  206.          lcd_pos(3,0);             //設置顯示位置為第四行的第1個字符
  207.      i = 0;
  208.     while(dis4[ i] != '\0')
  209.     {
  210.        lcd_wdat(dis4[ i]);      //顯示字符
  211.        i++;
  212.     }
  213. //   while(1);
  214. }
復制代碼





分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:45439 發表于 2019-7-2 10:37 | 只看該作者
說一下個人見解，如果你的代碼都沒有問題的話，建議在液晶上電或復位之后加一定的延遲，如果剛開始不知道延遲時間多久合適，可以先設置100ms。或者你應該先去讀一下液晶的ID或者其它寄存器，先保證可以正常通信
回復

使用道具 舉報

板凳
ID:591189 發表于 2019-11-15 11:12 | 只看該作者
樓主解決了嗎？
回復

使用道具 舉報

地板
ID:298008 發表于 2020-1-6 20:34 | 只看該作者
謝謝樓主分享！！！
回復

使用道具 舉報
