MSP430 ADC采集 LCD1602顯示

[復制鏈接]
跳轉到指定樓層
樓主
ID:304785 發表于 2019-6-7 23:02 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

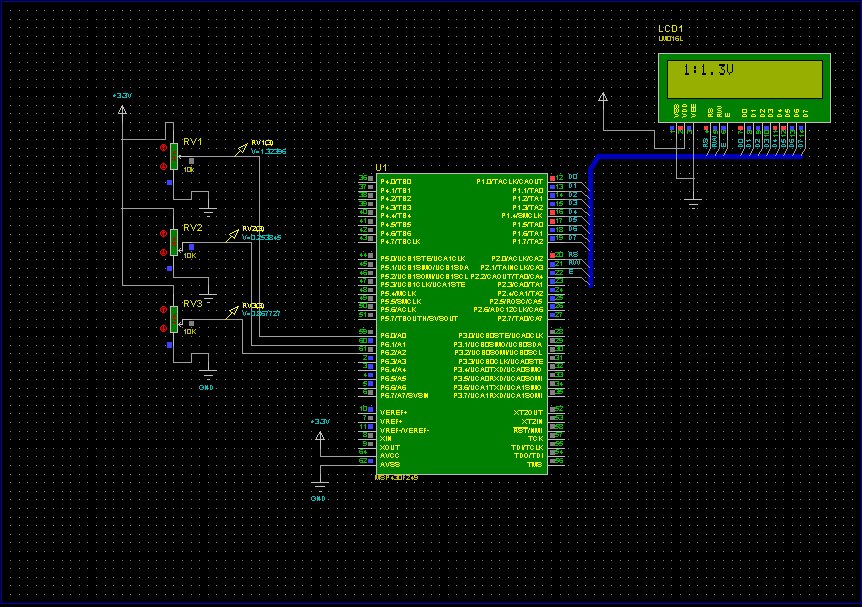

MSP430采集ADC數據，0-3.3V，采用LCD1602顯示。三張運行截圖證明切實有效。
（1）0.8V


（2）1.3V


（3）3.2V



main文件代碼：
  1. void Init_ADC(void)
  2. {
  3.   ADC12CTL0 = SHT0_2 + ADC12ON;             // Set sampling time, turn on ADC12
  4.   ADC12CTL1 = SHP;                          // Use sampling timer
  5.   ADC12IE = 0x01;                           // Enable interrupt
  6.   ADC12CTL0 |= ENC;                         // Conversion enabled
  7.   P6DIR = 0xFE;                            // P6.0, i/p
  8.   P6SEL|= 0x01;                            // P6.0-ADC option select
  9. }

  11. /*******************************************
  12. 　　函數名稱：Trans_val
  13. 　　功 能：將16進制ADC轉換數據變換成三位10進制
  14. 　　真實的模擬電壓數據，并在液晶上顯示
  15. 　　參 數：Hex_Val--16進制數據
  16. 　　n--變換時的分母等于2的n次方
  17. 　　返回值 ：無
  18. ********************************************/

  20. void Trans_val(uchar ptr[6],uint Hex_Val)
  21. {
  22.   unsigned long caltmp;
  23.   uint Curr_Volt;
  24.   caltmp = Hex_Val;
  25.   caltmp = (caltmp<<5) + Hex_Val; //caltmp = Hex_Val * 3
  26.   Curr_Volt = caltmp>> 12; //Curr_Volt = caltmp / 2^n
  27.   // 參考電壓為3.3V，所以計算公式應該為Hex_val*3.3/2^n
  28.   // 乘除計算通過移位來進行可以有效的提高程序運行效率
  29.   ptr[2] = (Curr_Volt / 10)+0x30; //個位
  30.   ptr[4] = (Curr_Volt % 10)+0x30; //小數位
  31. }

  33. void Time0_Init()
  34. {
  35.     TACTL=TASSEL_1+ ID_3+ MC_1;
  36.     CCTL0=CCIE;
  37.     CCR0=1024;
  38. }

  40. void main(void)
  41. {
  42.   WDTCTL=WDTPW + WDTHOLD; // 關閉看門狗
  43.   P6SEL|= 0x03;                            // P6.0-ADC option select
  44.
  45.   ADC12CTL0 = SHT0_8 + ADC12ON + MSC;         // Set sampling time, turn on ADC12
  46.   ADC12CTL1 = SHP+CONSEQ_1;                 // Use sampling timer
  47.
  48.   ADC12MCTL0 = INCH_0;
  49.   ADC12MCTL1 = INCH_1 + EOS;

  51.   ADC12IE|= BIT1;                           // Enable interrupt
  52.   ADC12CTL0 |= ENC;                         // Conversion enabled
  53.   ADC12CTL0 |= ADC12SC;       // Start convn, software controlled

  55.   P1DIR=0xFF;            // 設置方向
  56.   P1SEL=0;            // 設置為普通I/O 口
  57.
  58.   P2DIR=0xFF;            // 設置方向
  59.   P2SEL=0;            // 設置為普通I/O 口

  61.   P2OUT=0x00;
  62.   P1OUT=0x00;
  63.   delayms(200);
  64.   Time0_Init();
  65.   LCD_init();
  66.
  67.   _BIS_SR(LPM0_bits+ GIE);//進入低功耗睡眠模式
  68.   while(1)
  69.   {
  70.     ADC12IE|=BIT1;
  71.     ADC12CTL0 |= ENC;
  72.     ADC12CTL0 |= ADC12SC;
  73.
  74.     LCD_dsp_string(1,1,(char*)ad0);//在第一行第一列顯示"LCD TEST"
  75.
  76.     delayms(20);
  77.   }
  78. }

  80. // ADC12 interrupt service routine
  81. #pragma vector=ADC12_VECTOR
  82. __interrupt void ADC12_ISR (void)
  83. {
  84.   temp0 = ADC12MEM0;
  85.   Trans_val(ad0,temp0);
  86.
  87.   temp1 = ADC12MEM1;
  88.   Trans_val(ad1,temp1);
  89.
  90.   LPM0_EXIT;
  91. }
復制代碼
