當我們要使用到LCD顯示屏做實驗時，往往需要使用杜邦線連接顯示屏和開發板，顯示屏的引腳可多達40個，硬件連接需要花費時間。所以為了方便使用，零知實驗室專門設計了一個LCD擴展板，目前可以接入2.4寸、3.2寸、3.5寸、5寸、7寸等多個尺寸的LCD顯示屏。
該擴展板可以直接接入各種尺寸LCD，搭配零知的底層軟件庫，可以制作各種顯示效果，直插直用非常方便。
1、LCD擴展板可直接與零知增強板搭配使用，如下圖所示：
下載附件
2019-5-31 14:44 上傳
我們把各種尺寸的顯示屏直接接到LCD擴展板上，制作各種顯示效果：

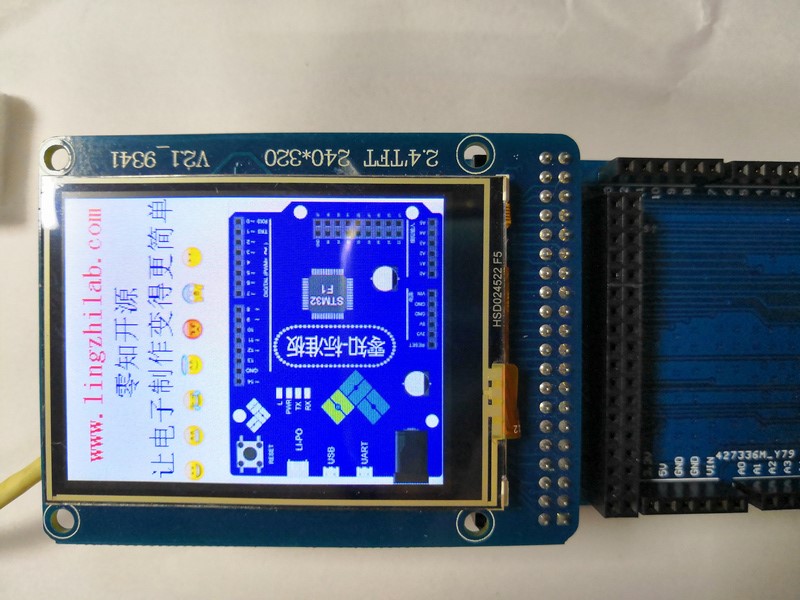

2.4寸顯示屏：
下載附件
2019-5-31 14:45 上傳

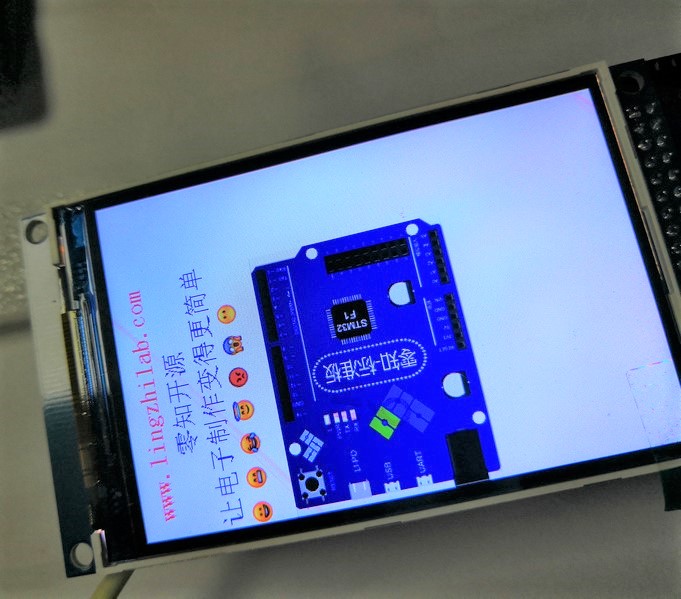

3.5寸顯示屏：
下載附件
2019-5-31 14:45 上傳

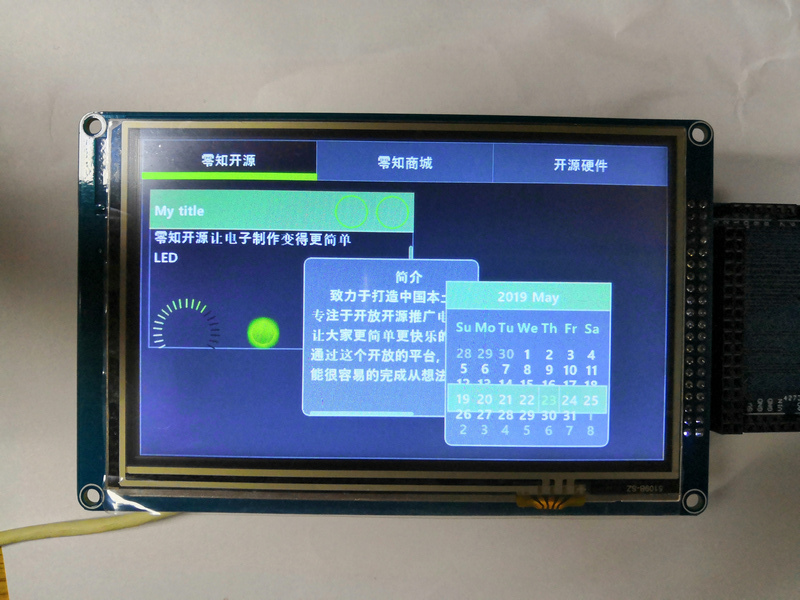

5寸顯示屏：
下載附件
2019-5-31 14:46 上傳
LCD擴展板包含了LCD顯示接口、觸摸接口、SD卡接口等，使用FSMC高速接口，即使大屏也能很流暢的顯示。
2、除了制作各種顯示效果，還可搭配攝像頭工作，因為該擴展板接入了零知增強板的攝像頭接口，使得顯示屏顯示攝像內容很容易。
下面就使用攝像頭直接接到擴展板的攝像頭接口：

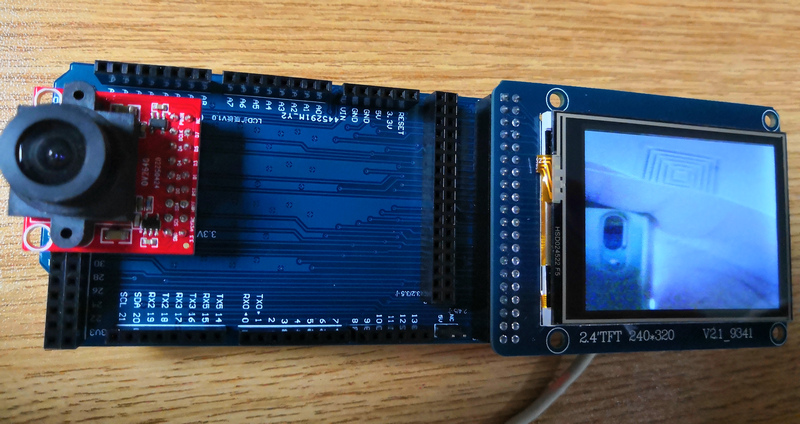

（1）直接接攝像頭
下載附件
2019-5-31 14:46 上傳
（2）攝像頭接一根延長線更靈活的使用：
下載附件
2019-5-31 14:47 上傳
攝像頭+顯示屏的顯示效果也是很清晰明了的。
3、程序參考
使用LCD和攝像頭的軟件庫可以很容易的實現自己的應用：
- /**********************************************************
- * 文件: test.ino by 零知實驗室
- * -^^- 零知開源，讓電子制作變得更簡單！ -^^-
- * 時間: 2018/05/31 13:57
- * 說明:
- ************************************************************/
-
- #include "camera.h"
-
- #include <fsmc_lcd.h>
-
- CAMERA_DCMI_INTERFACE camera;
-
- // 復位或上電后運行一次:
- void setup() {
- //在這里加入初始化相關代碼，只運行一次:
- pinMode(LED_BUILTIN, OUTPUT);
- Serial.begin(9600);
-
- LCDx_Init();
-
- Serial.print("lcd device:");
- Serial.println(lcddev.id,HEX);
-
- camera.begin(OV2640_DEVICE_ID);
-
- //rgb565 data, just show on LCD
- camera.setOutSize(240,320);
- camera.startCapture((uint32_t)&LCD_TYPE->LCD_RAM);
-
- }
- //一直循環執行:
- void loop() {
- // 在這里加入主要程序代碼，重復執行:
-
-
- }
更多詳細資料可到零知實驗室官網免費獲取。
|
|
