怎樣尋找Altium Designer19的零件庫 SCH符號封裝 3D模型詳解

ID:159395 · 發表于 2019-5-20 18:26

怎樣尋找AD19的零件庫符號封裝 3D模型

AD19零件庫加載：登陸貿澤電子，下載內容： LibraryLoaderSetup2v42.msi。里面有兩個庫加載器：AD19專用加載器：1 altium library loader 2 library loader 安裝第1個后，會合成到AD19的文件菜單下或工具菜單下。安裝第2個后，在電腦桌面形成一個專用的圖標快捷鍵。但兩者功能是一樣的。都是先從貿澤網站下載零件模型（符號、封裝、3D模型），第二種是適合很多種EDA軟件的，對于只使用AD19畫圖的人來說，安裝第一種庫加載器就可以了，沒有必要安裝第二個庫加載器。對于第一加載器：安裝altium library 后，啟動AD19，單擊file ----符號封裝 3D模型----彈出下圖“ ：庫加載器。

從貿澤官網下載的零件庫是壓縮文件.zip，

解壓文件，得到文件夾，打開文件夾；可見里面還有很多2級文件夾，打開altium文件夾，見下圖：

復制上圖中的的epw文件。放在桌面以便使用。

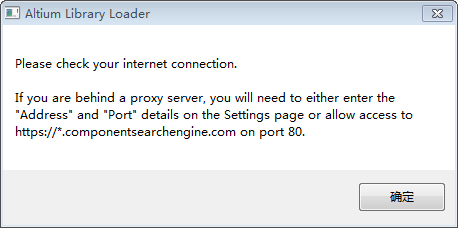

點擊庫加載器頂部：OPEN ECAD MODEL(epw文件或zip文件)，可以把從貿澤官網下載的壓縮庫文件或解壓后的epw文件，加載到庫加載器中來。筆者反復加載zip庫文件沒有成功，顯示下圖：目前還沒有掌握解決的辦法。

加載epw文件成功了。點擊庫加載器中部：ADD TO DESIGN, 把找到的SCH符號加載到SCH圖的左下角。

按page down鍵，把SCH圖縮放到比較小，露出SCH繪圖區的四邊，可見在左下角出現了sch符號。如果不縮放到小圖，會看不見。

也可以在庫加載器頂部的搜索框輸入零件的型號，點擊：搜索SERCH.

搜索找到后，會顯示SCH符號、封裝、3D模型，見下圖：

點擊上圖：ADD TO DESIGN, SCH符號就在SCH繪圖區的左下角出現。

最新型號的零件，可能搜不到零件庫，見下圖：搜索TEA18363

下圖可見，搜到了5種TEA18363，但在下部沒有符號、封裝、3D模型的預覽圖，說明網站沒有提供該芯片的庫零件。點擊ADD TO DESIGN后，彈出下圖提示：

1：搜索可代換的型號。2在線繪制庫零件。3申請貿澤網站給你免費繪制庫零件。點擊：確定，彈出下面頁面：

上圖左：搜索近似的型號。在part keywords框內輸入搜索的芯片型號----點擊搜索SEARCH。

上圖中：BUILD：繪制庫零件，點擊LAUNCH WIZARD，啟動繪制向?qū)А?/font>

上圖右：申請官網給你繪制庫零件，輸入引腳數、郵箱地址，然后提交。

搜索近似型號后，顯示下圖：

上圖5行都顯示：build or request：建立或申請。沒有顯示stock庫存，說明沒有現成的庫零件，需要自己繪制建立，或申請官網給我們繪制。

搜索TEA18361時，顯示結果下圖：

上圖中的第一行，顯示：C4，表示有SCH符號、封裝、3D模型。第二行第三行第四行顯示build or request，說明沒有現成的庫零件，需要按向?qū)ё约豪L制，或請官網為我們繪制。點擊上圖中C4，自動彈出下圖：

上圖顯示了庫零件符號封裝 3d模型。如果時注冊會員，點擊免費下載FREE DOWNLOAD。

下邊的PDF表示可以下載芯片的PDF文件，SSS：可以詢問價格，STOCK有對勾，表示有庫存現貨。點擊免費下載，彈出下圖：

輸入你的賬號、密碼。

填寫完畢，點擊確定。彈出通知：

點擊：保存，得到了庫零件的壓縮文件ZIP，解壓縮后，打開解壓文件夾，取出EPW文件，加載到庫加載器中。

怎樣在貿澤電子官網下載庫零件：網址：見附件

打開貿澤電子后，在頂部搜索框輸入零件型號，見下圖：

點擊搜索后，得到下圖的搜索結果：

從上圖可看到：ECAD模型，這就是我們要得到的庫零件。要把現在下載的庫零件加載到庫加載器中，還要下載庫加載程序，上圖底部：下載免費庫加載程序，點擊：藍色字符：庫加載程序，就可以進入程序下載的鏈接。見下圖：

點擊上圖中下載download----彈出：

點擊上圖中：保存----保存到桌面-----這是一個壓縮包：見下圖：

解壓這個壓縮包，得到下圖：

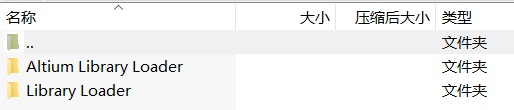

打開上圖的文件夾，看到里面有兩個文件夾：見下圖

：下圖：2個庫加載器。

上圖中第一個是專門用于altium繪圖軟件加載庫，第二個是滿足多種繪圖軟件加載庫，因為筆者只用altium繪圖，因此，只需安裝第一個altium library loader庫加載器就可以了。

雙擊上圖中第一個文件夾，打開后見下圖：

右鍵單擊上圖中altium library loader 1.5 s… …. 選擇重命名-----把文件后綴有ex-改為exe------彈出下面：

點擊上圖中：是。變成下圖的圖標：

雙擊上圖中setup文件，彈出下圖：

上圖說明這個庫加載器僅支持AD17 AD18 AD19,以前的老版本不支持。點擊：NEXT,彈出下圖：

點擊上圖中：NEXT 彈出下圖：

點擊：NEXT, 彈出：下圖：

上圖說明庫加載器已經安裝在AD19內，啟動AD19，點擊file或tools，就可以啟動庫加載器。接下來是庫加載器的注冊、登陸說明，見網址：附件里面

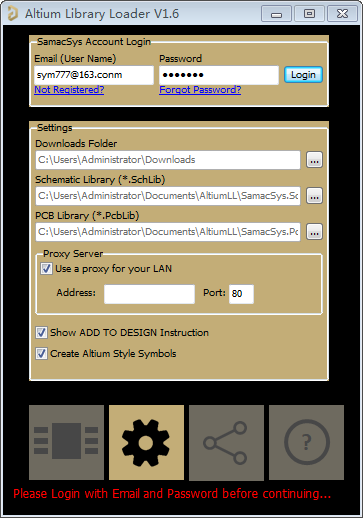

庫加載器注冊和登錄的方法見下圖：

上圖中not registered是注冊，Login是登錄。按要求注冊和登陸即可。

在上圖中搜索框內輸入芯片的型號，如：NE555DR，然后按搜索SEATCH 就會顯示搜索結果RESULTS，如果搜到了庫零件，就會在上圖中顯示SCH符號封裝 3D模型。然后點擊ADD TO SESIGN，把符號封裝 3D模型加載到AD19繪圖區。如果搜不到庫零件，上圖中就不會顯示符號封裝 3D模型。

安裝庫加載器到AD19。

對于第二個：啟動桌面的圖標：library loader---open ECAD model。然后就可以把得到的零件符合、封裝顯示下圖提示：

，加載到AD19畫圖區。這兩者只能啟動一個，不能兩者同時啟動。這兩種都需要填寫賬號和密碼。

在貿澤電子官網主頁頂部的搜索框內輸入需要搜索的芯片型號后，如果貿澤電子官網顯示下圖中：ECAD模型 BUILD OR REQUEST，說明官網沒有現成的庫零件文件，需要按照向?qū)ё约簞邮掷L制，或申請官網給我們繪制。由于擔心自己繪制會出錯，官網繪制的肯定很轉業，因此申請官網繪制。經筆者實際申請，第二天貿澤官網繪制好了，發回到了我的郵箱。因此這是一個很好的選擇。

下面說明怎樣申請官網給我們繪制庫零件：

打開貿澤官網，在主頁頂部搜索框輸入TL35072P，見下圖：

搜索后，搜索結果見下圖：

上圖中顯示：ECAD模型 BUILD OR REQUEST，說明沒有搜到現成的庫文件，需要按照向?qū)ё约簞邮掷L制庫文件，或申請官網給我們繪制庫文件。下面我們選擇申請官網繪制。

點擊上圖中BUILD OR REQUEST，彈出下面頁面：

點擊:保存----保存到桌面。見下圖：

這是一個壓縮包，解壓這個壓縮包，得到下圖文件夾：

雙擊打開這個文件夾，見下圖：

上圖中的.EPW文件，就是我們需要的文件，把剪切出來放在桌面上，見下圖：下一步要用。

事前已經把AD19安裝了庫加載器，啟動AD19，點擊：file---彈出下來菜單-----點擊：symbols footprints 3d models-----見下圖：

彈出altium library loader見下圖：

點擊上圖中OPEN ECAD MODEL(epw)，見下圖：

雙擊上圖中.epw文件，.epw文件加載到了庫加載器中，見下圖：

點擊上圖中ADD TO DESIGN添加到設計圖紙中，彈出下圖：

上圖說明沒有找到現成的庫零件，可以采用3個辦法解決：

尋找替代零件，2按向?qū)г诰€繪制，3申請免費由官網給你繪制。

點擊上圖中的確定，彈出下圖：貿澤官網：

上圖中向左的紅色箭頭對應：pick one選擇一種封裝-----點擊pick one-----彈出全部零件的封裝圖----單擊選擇芯片封裝類型-----芯片的small outline packages封裝----既下圖中最右。

彈出下圖：

點擊上圖中最右：REQUEST申請黑色方框內的PIN COUNT---------填寫芯片引腳數量-----點擊EMAIL ADDRESS----填寫郵箱地址----點擊SUBMIT REQUEST----提交申請----下圖：

彈出下圖：

上圖中顯示：貿澤零件申請?zhí)幚碇校x謝你的零件申請，一個確認鏈接已經發送到你的郵箱中，打開你的郵箱，點擊這個鏈接，將提高你零件申請的優先度。過2天左右，繪制好的零件就會發送到你的郵箱中。

貿澤官網發郵件給申請者，內容如下所示：

上圖中表格的第一行：已經接受申請，第二行：還沒有完成。第三行：分配給工程師開始進行。第四行：已經完成，第五行：繪制完成，已經發布。點擊第五行最后一個單詞：here。彈出下圖：

由上圖看出，庫零件的SCH符號、封裝、3D模型都給我們繪制好了。如果你已經注冊了會員，點擊上圖中綠色方框圖中的FREE DOWNLOAD免費下載庫零件，如果你還沒有注冊，點擊黑色方塊內的GET STARTED，啟動注冊流程圖。點擊上圖中紅色方框內PDF下方的DATASHEEP,可以下載芯片PDF技術說明資料。點擊紫色方框內的PRICE，可以查詢芯片的價格。點擊藍色方框內的STOCK，可以購買庫存的現貨。

點擊綠色方框內的FREE DOWNLOAD，免費下載官網為我們繪制好的庫零件資料。彈出下圖：
