a. 路由器型號TP-Link TL-WR842N，可提供無線功能，其地址為192.168.1.1。
b. 用于測試手機為華為榮耀9，手機與路由器無線連接，其IP地址由路由器分配，為192.168.1.101。在計算機上安裝xArrowAndroid 2.0.2，安裝完成后將[安裝目錄\Out\ANDROID_BIN\xArrowAndroid.apk]安裝在安卓手機上

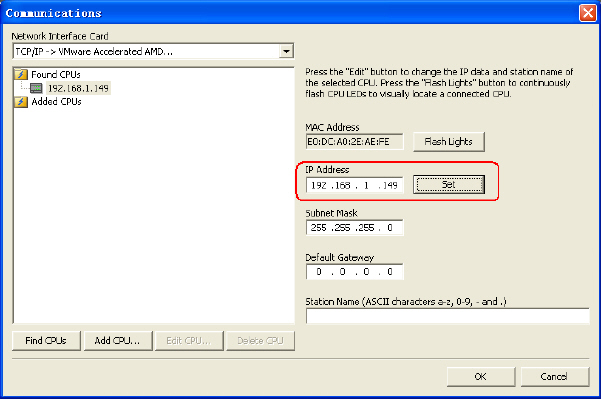

c. PLC的地址設置為192.168.1.149，設置完成后用網線連接到路由器的LAN口。

1.1 硬件
PLC：S7-200 Smart（6ES7 288-1ST0-0AA0），固件版本：4.1
編程軟件：Micro/Win Smart 2.2

1.2 軟件
瑞箭安卓版 2.0

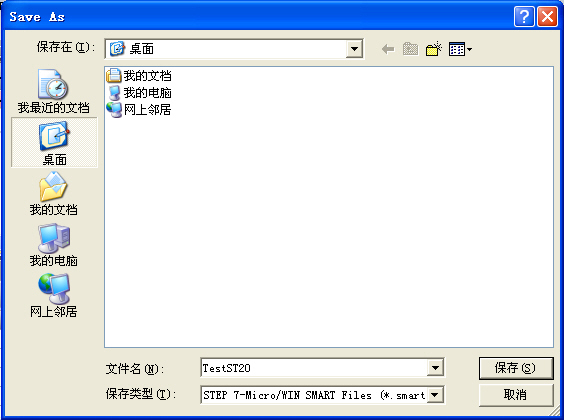

2.1 建立新工程

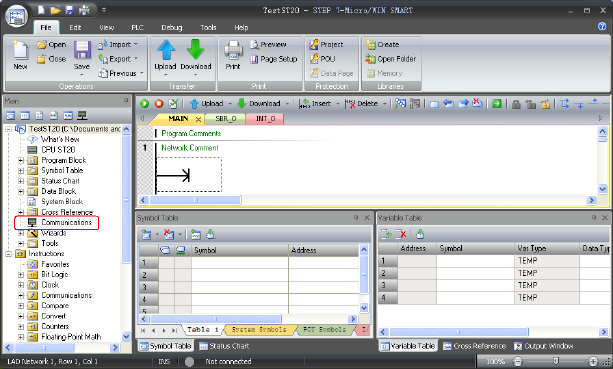

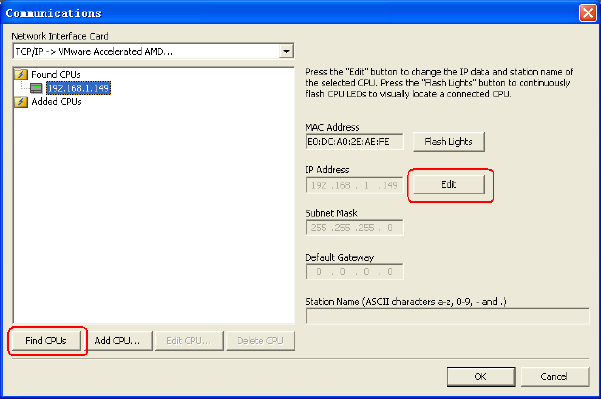

2.2 建立通信

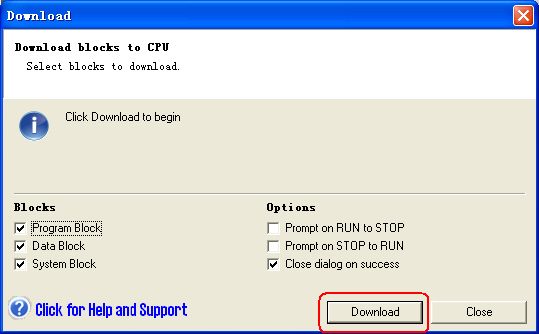

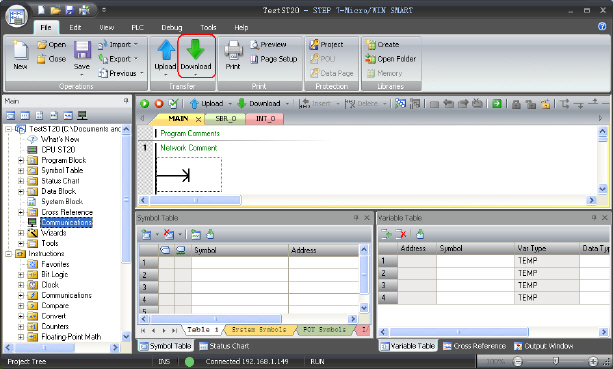

2.3 下載配置信息

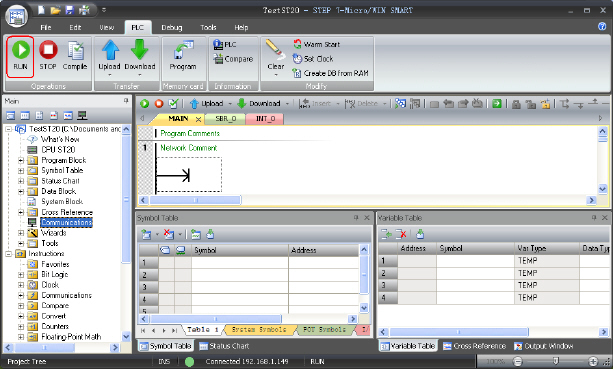

用網線連接PLC到路由器的LAN口，啟動CPU


此時從連接路由器的計算機上測試:

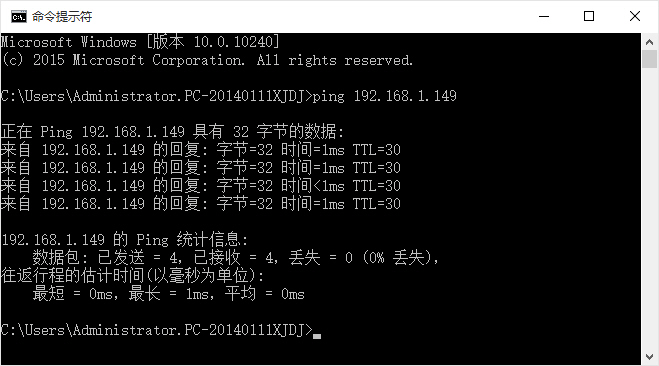

ping 192.168.1.149
正確的情況下會有返回如下：

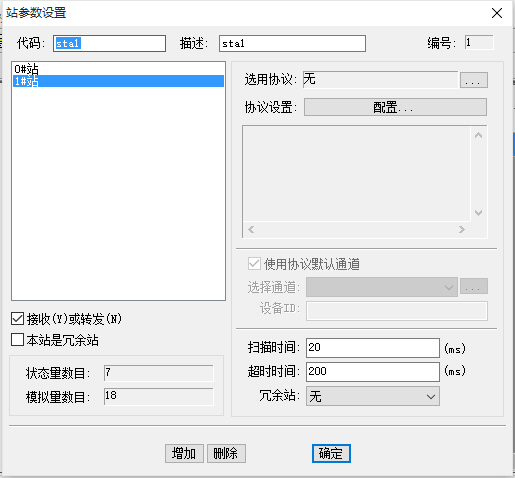

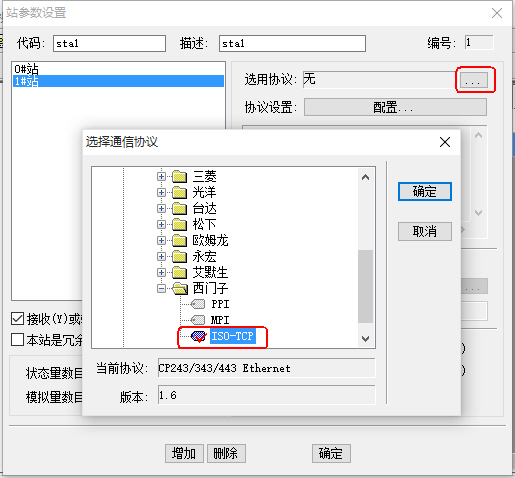

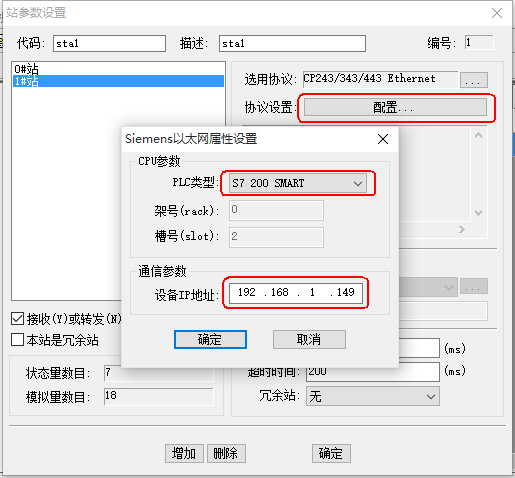

3.1 設置站參數

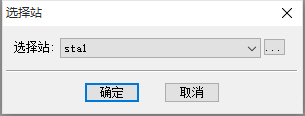

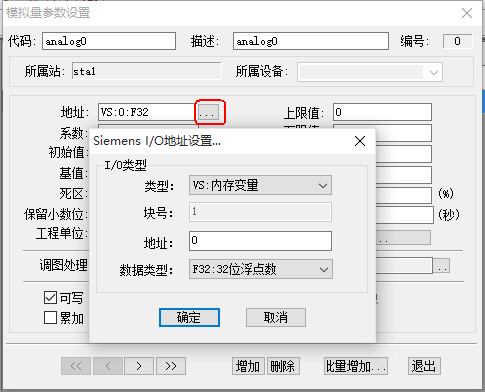

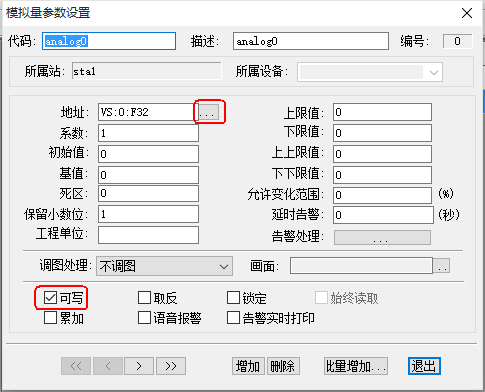

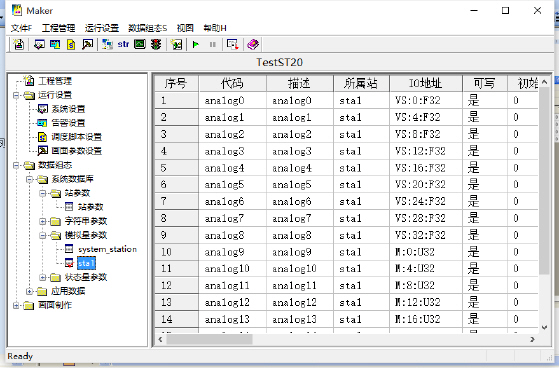

3.2 設置模擬量參數

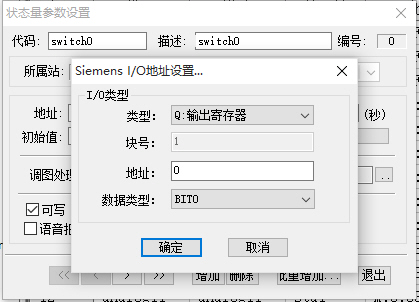

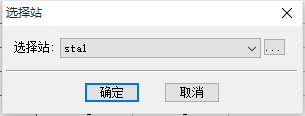

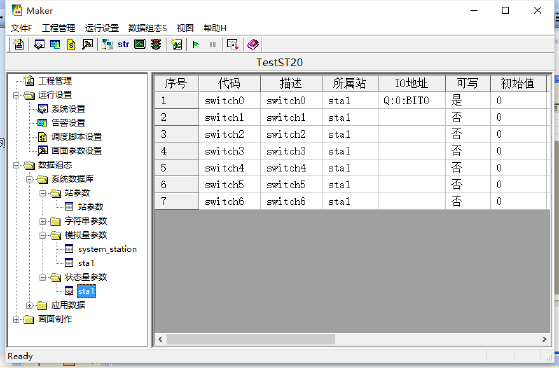

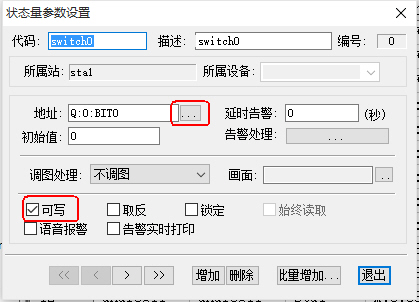

3.3 設置開關參數

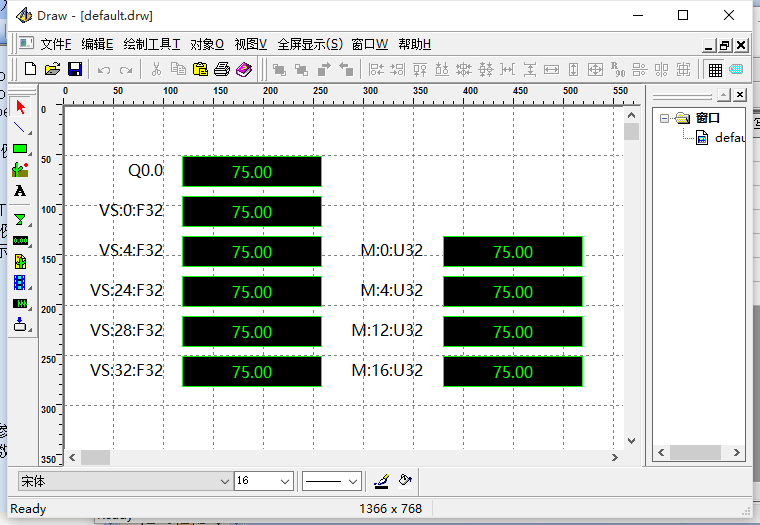

3.4 設置畫面

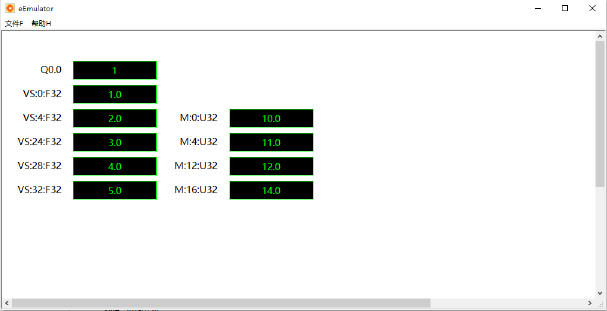

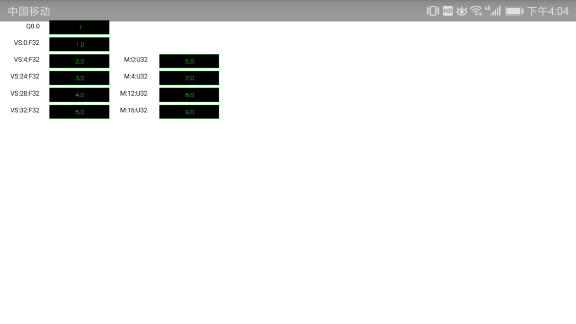

3.5 模擬器運行

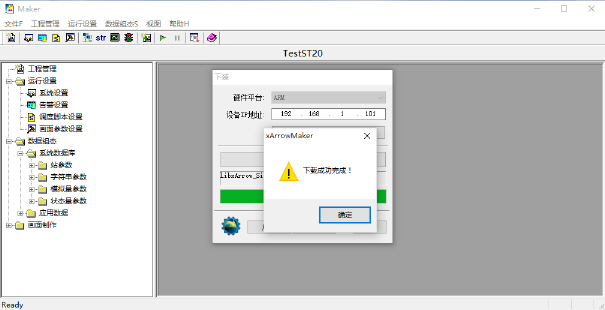

3.6 下裝工程

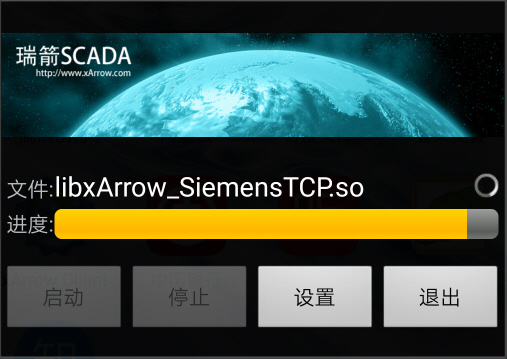

注意：確保手機中已經啟動了瑞箭安卓版
