素人學習Aduino編程的簡單辦法

ID:513258 · 發表于 2019-5-6 17:46

本帖最后由 eagler8 于 2019-5-7 13:37 編輯

在開源硬件領域，偶只是素人一枚，完全的新手。為促進自己學習Arduino技術，一個笨辦法就是記錄各項實驗的情況。這當中肯定會有許多不懂的地方或是自以為是，還請各位老師多多賜教為盼。

學習Arduino有不同的方法，使用擴展板相對會比較簡便一些。利用我手頭的一塊“Aduino UNO 9in1 擴展板（Eagler8）”（見上圖），它上面集成了九種不同的開源模塊和五個擴展的外接端口，發現挺便利的就能進行18種的Arduino示例實驗。

ID:513258 · 發表于 2019-5-6 19:30

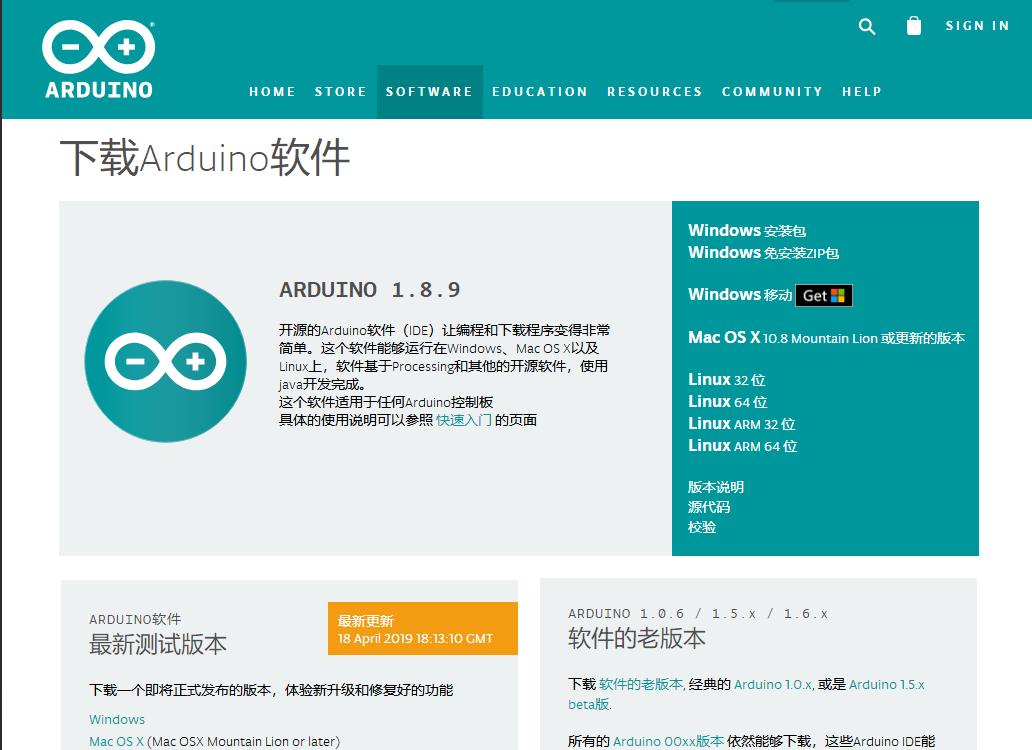

Arduino官網Arduino1.8.9中文版下載頁面 https://www.arduino.cc/en/Main/Software

ID:513258 · 發表于 2019-5-6 19:31

Arduino中文社區官網Arduino1.8.9中文版下載頁面 https://www.arduino.cn/thread-5838-1-1.html

ID:513258 · 發表于 2019-5-6 19:32

實驗硬件準備

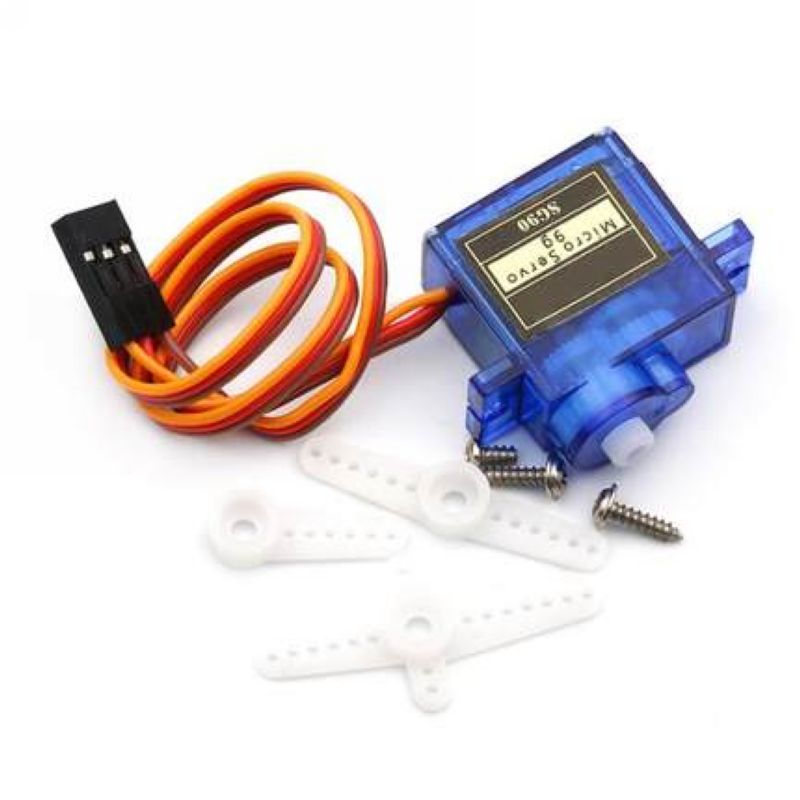

1、SG90 9G舵機一只，兼容紅外遙控器一只

ID:513258 · 發表于 2019-5-6 19:35

2、Aduino UNO 9in1 實驗擴展板（Eagler8）一塊


ID:513258 · 發表于 2019-5-6 19:36

3、Arduino UNO原裝板及UNO R3黃金板（國產兼容板）各一塊

為了實驗各種不同情況

ID:513258 · 發表于 2019-5-6 21:32

實驗硬件都齊了

ID:513258 · 發表于 2019-5-6 21:33

Aduino UNO 9in1 實驗擴展板（Eagler8）資料1、Eagler8參數：

尺寸--70*53mm

平臺--Arduino

硬件--Arduino UNO及UNO R3兼容板

ID:513258 · 發表于 2019-5-6 21:34

電原理圖

ID:513258 · 發表于 2019-5-6 21:35

Eagler8模塊與板載端口：

復位按鍵（REST）

10K旋轉電位器模塊（A0）

2路SW按鍵模塊（D2、D3）

Light亮度傳感器模塊（A1）

LM35D溫度傳感器模塊（A2）

Buzzer無源蜂鳴器模塊（D5）

DHT11溫濕度傳感器模塊（D4）

ER Receiver紅外接收模塊（D6）

1路Analog Port模擬量端口（A3）

RGB全彩LED模塊（D9、D10、D11）

2路Digital Port數字量端口（D7、D8）

1個TTL串口（可接入藍牙或WIFI模塊等）

2路3mm LED模塊（紅色D12、藍色D13）

1個雙向同步串行總線I2C接口（A4 SDA及A5 SCL，可接顯示屏等）

ID:513258 · 發表于 2019-5-7 13:38

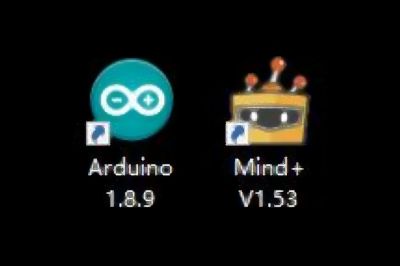

有了這塊超棒的9in1擴展板，為了提高學習Arduino的效率，今天開始嘗試Arduino 1.8.9與Mind+ V1.53相結合的方式，就是把原來的代碼編程（會讓新人害怕的東西）和直觀的圖形編程，二者配合起來學習及做實驗，都不偏頗。

ID:513258 · 發表于 2019-5-7 13:39

在網上搜索了各種圖形編程軟件，比如Ardublock、S4A、Mixly米思齊、樂幻WeMake、小喵KittenBlock和慧編程mBlock5等，經過簡單比較，最后還是選擇了DF創客社區的Mind+，主要是與Arduino UNO兼容的比較好，可以自動生成代碼，最新版本是V1.5.3。

ID:513258 · 發表于 2019-5-7 13:40

Mind+ 程序下載地址：

鏈接：https://pan.baidu.com/s/1Y4EVVvid7vCqEE00LnqO8A 提取碼：wn48

ID:513258 · 發表于 2019-5-7 13:41

開始實驗之前，先下載擴展板配套的示例程序，將解壓縮的 Eagler8 文件夾拷貝到 Arduino IED 安裝目錄下的 libraries 文件夾內。啟動 Arduino IDE，打開文件‐-示例‐-Eagler8，即可調用18個示例實驗程序。Eagler8擴展板示例18種編程程序下載地址：

鏈接：https://pan.baidu.com/s/1ih2UlZmwTP17IvBPI4ToHQ 提取碼：bnm7

ID:513258 · 發表于 2019-5-7 13:42

把Eagler8擴展板插在Aduino UNO上

ID:513258 · 發表于 2019-5-7 13:42

LED 的實驗有四項

01 Blink：D13藍色 LED 閃爍，載入示例程序

ID:513258 · 發表于 2019-5-7 13:43

代碼

/*

Eagler8實驗程序列表

01 Blink：D13藍色 LED 閃爍

*/

int led = 13;

void setup() {

pinMode(led, OUTPUT);

}

void loop() {

digitalWrite(led, HIGH);

delay(1000);

digitalWrite(led, LOW);

delay(1000);

}

ID:513258 · 發表于 2019-5-7 13:44

Mind+ 圖形編程如下

ID:513258 · 發表于 2019-5-7 13:45

分別上傳，都通過了，見視頻

ID:513258 · 發表于 2019-5-7 18:01

聽了臺灣佑來老師的視頻課，才明白要點亮一只LED燈，對于學習Arduino編程，邁出這一步真的挺不容易。和用普通電子電路開關燈不同，開源硬件需要解決軟件、硬件和驅動等不少問題，才能用程序點亮LED。

實驗的第二個程序，是控制二只LED燈交替閃爍，D12端口接紅色LED，D13端口接到藍色LED，間隔延時1000毫秒（1秒）。

啟動 Arduino IDE，打開文件‐-示例‐-Eagler8，即可調用18個示例實驗程序中的第2個---Blink2。

ID:513258 · 發表于 2019-5-7 18:01

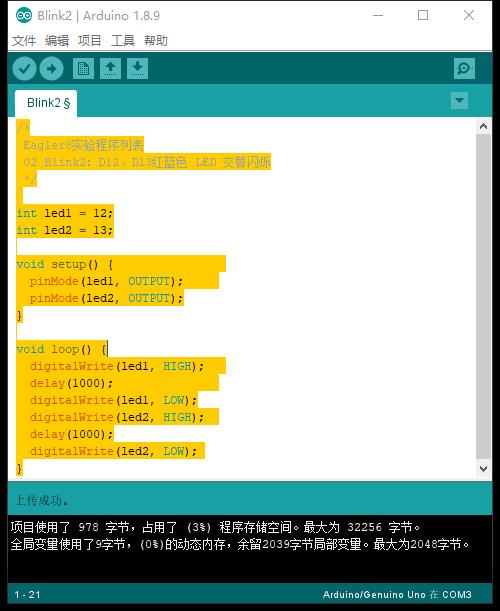

點工具，選擇主板和端口后，上傳成功見下圖

ID:513258 · 發表于 2019-5-7 18:02

代碼如下：

/*

Eagler8實驗程序列表

02 Blink2：D12、D13紅藍色 LED 交替閃爍

*/

int led1 = 12;

int led2 = 13;

void setup() {

pinMode(led1, OUTPUT);

pinMode(led2, OUTPUT);

}

void loop() {

digitalWrite(led1, HIGH);

delay(1000);

digitalWrite(led1, LOW);

digitalWrite(led2, HIGH);

delay(1000);

digitalWrite(led2, LOW);

}

ID:513258 · 發表于 2019-5-7 18:03

打開圖形編程Mind+，先連接設備，我這里是COM3（可在電腦設備端口中查詢）。

ID:513258 · 發表于 2019-5-7 18:03

而后在擴展模塊中，打開主控板項，選擇Arduino UNO。

ID:513258 · 發表于 2019-5-7 18:04

使用Arduino UNO的初始頁面是這樣的（選擇了上傳模式）。

ID:513258 · 發表于 2019-5-7 18:05

第一步，設置D12腳輸出高電平，D13腳輸出低電平，意思是紅燈（12）亮，藍燈（13）滅；

ID:513258 · 發表于 2019-5-7 18:05

第二步，延時1秒；

第三步，反過來設置D12腳輸出低電平，D13腳輸出高電平；

第四步，再延時1秒，并循環執行，實現紅藍燈間隔1秒交替閃爍。圖形編程的右邊是自動生成的代碼。

ID:513258 · 發表于 2019-5-7 18:06

點右上方上傳按鈕，上傳成功。

ID:513258 · 發表于 2019-5-7 18:07

本實驗02 Blink2：

D12、D13紅藍色 LED 交替閃爍的效果視頻

ID:513258 · 發表于 2019-5-9 14:47

第三個LED 實驗是模擬爆閃警燈，啟動 Arduino IDE，打開文件‐-示例‐-Eagler8，調用18個示例實驗程序中的第3項---Blink3，源程序如下：/*
Eagler8實驗程序列表
03 Blink3：模擬爆閃警燈
*/

int led1 = 12;
int led2 = 13;
int i,j;
void setup() {
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
}
void loop() {
  for(i=0;i<10;i++){
  digitalWrite(led1, HIGH);
  delay(30);
  digitalWrite(led1, LOW);
  delay(40);
  }
  for(i=0;i<10;i++){
  digitalWrite(led2, HIGH);
  delay(30);
  digitalWrite(led2, LOW);
  delay(40);
  }
}

ID:513258 · 發表于 2019-5-9 14:49

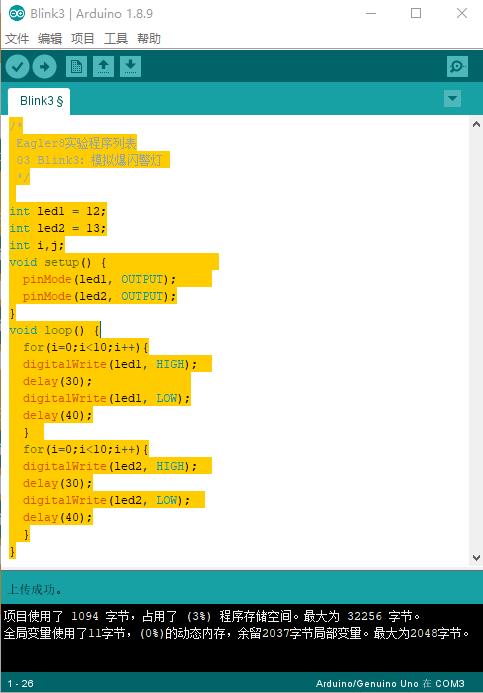

有如上的示例程序，上傳成功就看到了二個LED分別爆閃

難在理解這程序，走了一點小彎路，就是一下子搞不懂“for”的結構控制，查了一下《Arduino-語法手冊》

只是懂了大致意思.....

ID:513258 · 發表于 2019-5-9 14:50

借助自動生成功能，最終還是在Mind+上通過了，見下圖

ID:101726 · 發表于 2019-5-9 16:16

淘寶上沒找到

ID:513258 · 發表于 2019-5-9 18:21

第三個LED 實驗是模擬爆閃警燈，啟動 Arduino IDE，打開文件‐-示例‐-Eagler8，調用18個示例實驗程序中的第3項---Blink3，源程序如下：

/*
Eagler8實驗程序列表
03 Blink3：模擬爆閃警燈
*/

int led1 = 12;
int led2 = 13;
int i,j;
void setup() {
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
}
void loop() {
  for(i=0;i<10;i++){
  digitalWrite(led1, HIGH);
  delay(30);
  digitalWrite(led1, LOW);
  delay(40);
  }
  for(i=0;i<10;i++){
  digitalWrite(led2, HIGH);
  delay(30);
  digitalWrite(led2, LOW);
  delay(40);
  }
}

ID:513258 · 發表于 2019-5-9 21:51

laoguang 發表于 2019-5-9 16:16
淘寶上沒找到

搜9合一多功能擴展板就行

ID:513258 · 發表于 2019-5-9 21:55

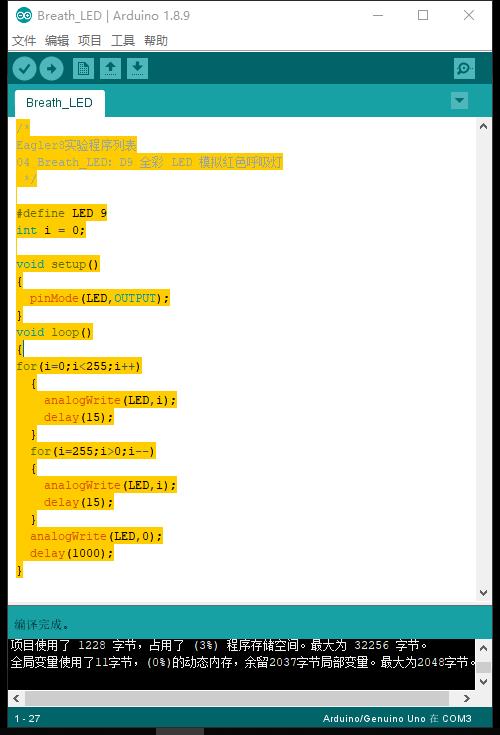

04 Breath_LED：
D9 全彩 LED 模擬紅色呼吸燈源程序：

/*
Eagler8實驗程序列表
04 Breath_LED：D9 全彩 LED 模擬紅色呼吸燈
*/

#define LED 9
int i = 0;

void setup()
{
  pinMode(LED,OUTPUT);
}
void loop()
{
for(i=0;i<255;i++)
  {
analogWrite(LED,i);
delay(15);
  }
  for(i=255;i>0;i--)
  {
analogWrite(LED,i);
delay(15);
  }
  analogWrite(LED,0);
  delay(1000);
}

ID:513258 · 發表于 2019-5-9 21:56

在手冊上查到 analogWrite( )

ID:513258 · 發表于 2019-5-9 21:57

使用 for 循環使LED 產生漸亮漸滅的效果，i++和i--大概是遞增與遞減的意思，先用隨機數來試試......

ID:513258 · 發表于 2019-5-9 21:58

找到了變量的模塊，第一步，實現了遞增逐漸亮......

ID:513258 · 發表于 2019-5-9 21:58

最后實驗效果基本一致，只是生成的代碼有點不一樣
