LCD1602點不亮,單片機P0處是倒著接的,逆序函數也不行求分析

ID:508266 · 發表于 2019-5-2 19:40

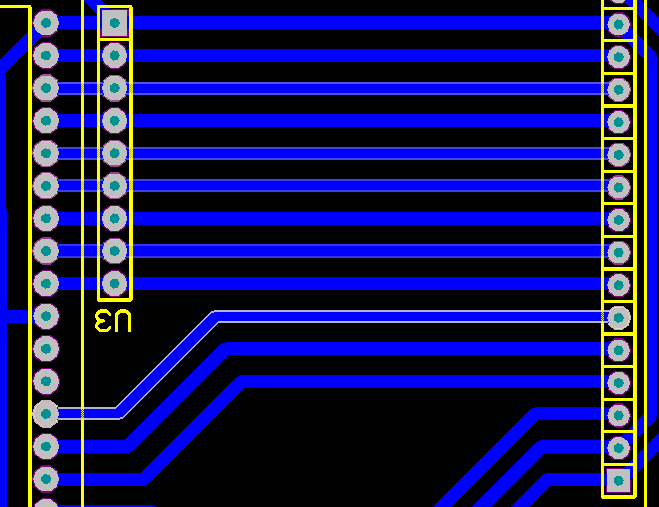

在做一個關于門禁的項目的時候發現LCD1602點不亮，因?yàn)樽约旱淖龅陌遄雍烷_發板不一樣P0處是倒著接的，所以用了一個逆序函數，但還是不行。原函數（不存在逆序函數）的可以在開發板上顯示。不存在接觸不良問題，電位10K和4.7k都試過了。請大家?guī)臀铱纯闯绦蛴袥]有問題，謝謝啦。

單片機源程序如下:

/*********************************************************************************
* 【外部晶振】： 11.0592mhz
* 【主控芯片】： STC89C52
* 【編譯環境】： Keil μVisio3
* 【程序功能】： LCD1602顯示
* 【使用說明】：正確接上LCD1602液晶并調節好對比度
* 說明：免費開源，不提供源代碼分析.
**********************************************************************************/
#include <reg52.h>
/*=================================================
*自定義數據類型
=================================================*/
typedef unsigned char uchar;
typedef unsigned int uint;
#define LCD1602_DB P0 //LCD1602數據總線
sbit LCD1602_RS = P2^5; //RS端
sbit LCD1602_RW = P2^6; //RW端
sbit LCD1602_EN = P2^7; //EN端
//sbit DU = P2^6;//
//sbit WE = P2^7;//數碼管位選段選用于關閉數碼管顯示
unsigned char swapbit(unsigned char udata) //逆位顯示
{
unsigned char ii,tmp=0;
for(ii=0;ii<8;ii++)
{
tmp<<=1;
if(udata&0x01)
{
tmp|=0x01;
}
udata>>=1;
}
return tmp;
}
/*=================================================
*函數名稱：Read_Busy
*函數功能：判斷1602液晶忙，并等待
=================================================*/
void Read_Busy()
{
uchar busy;
LCD1602_DB = 0xff;//復位數據總線
LCD1602_RS = 0; //拉低RS
LCD1602_RW = 1; //拉高RW讀
do
{
LCD1602_EN = 1;//使能EN
busy = swapbit(LCD1602_DB);//讀回?cái)?shù)據
LCD1602_EN = 0; //拉低使能以便于下一次產生上升沿
}while(busy); //判斷狀態字BIT7位是否為1，為1則表示忙，程序等待
}
/*=================================================
*函數名稱：LCD1602_Write_Cmd
*函數功能：寫LCD1602命令
*調用：Read_Busy();
*輸入：cmd:要寫的命令
=================================================*/
void LCD1602_Write_Cmd(uchar cmd)
{
Read_Busy(); //判斷忙，忙則等待
LCD1602_RS = 0;
LCD1602_RW = 0; //拉低RS、RW操作時序情況1602課件下中文使用說明基本操作時序章節
LCD1602_DB = swapbit(cmd);//寫入命令
LCD1602_EN = 1; //拉高使能端數據被傳輸?shù)絃CD1602內
LCD1602_EN = 0; //拉低使能以便于下一次產生上升沿
}
/*=================================================
*函數名稱：LCD1602_Write_Dat
*函數功能：寫LCD1602數據
*調用：Read_Busy();
*輸入：dat：需要寫入的數據
=================================================*/
void LCD1602_Write_Dat(uchar dat)
{
Read_Busy();
LCD1602_RS = 1;
LCD1602_RW = 0;
LCD1602_DB = swapbit(dat);
LCD1602_EN = 1;
LCD1602_EN = 0;
}
/*=================================================
*函數名稱：LCD1602_Dis_OneChar
*函數功能：在指定位置顯示一個字符
*調用：LCD1602_Write_Cmd(); LCD1602_Write_Dat();
*輸入：x：要顯示的橫坐標取值0-40，y：要顯示的行坐標取值0-1（0為第一行,1為第二行）
dat：需要顯示的數據以ASCLL形式顯示
=================================================*/
/*
void LCD1602_Dis_OneChar(uchar x, uchar y,uchar dat)
{
if(y) x |= 0x40;
x |= 0x80;
LCD1602_Write_Cmd(x);
LCD1602_Write_Dat(dat);
}
*/
/*=================================================
*函數名稱：LCD1602_Dis_Str
*函數功能：在指定位置顯示字符串
*調用：LCD1602_Write_Cmd(); LCD1602_Write_Dat();
*輸入：x：要顯示的橫坐標取值0-40，y：要顯示的行坐標取值0-1（0為第一行,1為第二行）
*str：需要顯示的字符串
=================================================*/
void LCD1602_Dis_Str(uchar x, uchar y, uchar *str)
{
if(y) x |= 0x40;
x |= 0x80;
LCD1602_Write_Cmd(x);
while(*str != '\0')
{
LCD1602_Write_Dat(*str++);
}
}
/*=================================================
*函數名稱：Init_LCD1602
*函數功能：1602初始化
*調用： LCD1602_Write_Cmd();
=================================================*/
void Init_LCD1602()
{
LCD1602_Write_Cmd(0x38); //設置16*2顯示，5*7點陣，8位數據接口
LCD1602_Write_Cmd(0x0c); //開顯示
LCD1602_Write_Cmd(0x06); //讀寫一字節后地址指針加1
LCD1602_Write_Cmd(0x01); //清除顯示
}
void main()
{
// int n;
uchar TestStr[] = {"welcome!"};
uchar str[] = {"LCD1602 display"};
//DU = 0;
//WE = 0;//關閉數碼管顯示
Init_LCD1602();//1602初始化
LCD1602_Dis_Str(0, 0, &TestStr[0]); //顯示字符串
LCD1602_Dis_Str(0, 1, &str[0]); //顯示字符串
// LCD1602_Dis_OneChar(15, 1, 0xff); //顯示一個黑方格請查表
while(1);
}

復制代碼

ID:96682 · 發表于 2019-5-2 22:45

把 LCD1602 倒過來 PCB 布線不是與單片機端口對應了么，把簡單的問題復雜化。

搞不定切斷線路用飛線方式解決

ID:213173 · 發表于 2019-5-3 07:07

樓主的問題不在逆序函數，在于判忙函數，修改一下就好了。注：仿真不完全代表實際電路有效！

/*********************************************************************************
* 【外部晶振】： 11.0592mhz
* 【主控芯片】： STC89C52
* 【編譯環境】： Keil μVisio3
* 【程序功能】： LCD1602顯示
* 【使用說明】：正確接上LCD1602液晶并調節好對比度
* 說明：免費開源，不提供源代碼分析.
**********************************************************************************/
#include <reg52.h>
/*=================================================
*自定義數據類型
=================================================*/
typedef unsigned char uchar;
typedef unsigned int uint;
#define LCD1602_DB P0 //LCD1602數據總線
//
sbit LCD1602_RS = P2^5; //RS端
sbit LCD1602_RW = P2^6; //RW端
sbit LCD1602_EN = P2^7; //EN端
//sbit DU = P2^6;//
//sbit WE = P2^7;//數碼管位選段選用于關閉數碼管顯示
unsigned char swapbit(unsigned char udata) //逆位顯示
{
unsigned char ii,tmp=0;
for(ii=0;ii<8;ii++)
{
tmp<<=1;
if(udata&0x01)
{
tmp|=0x01;
}
udata>>=1;
}
return tmp;
}
/*=================================================
*函數名稱：Read_Busy
*函數功能：判斷1602液晶忙，并等待
=================================================*/
bit Read_Busy()
{
unsigned char LCD_Status;
LCD1602_RS = 0;
LCD1602_RW = 1;
LCD1602_EN = 1;
LCD_Status = swapbit(LCD1602_DB);
LCD1602_EN = 0;
return LCD_Status;
}
/*
void Read_Busy()
{
uchar busy;
LCD1602_DB = 0xff;//復位數據總線
LCD1602_RS = 0; //拉低RS
LCD1602_RW = 1; //拉高RW讀
do
{
LCD1602_EN = 1;//使能EN
busy = swapbit(LCD1602_DB);//讀回?cái)?shù)據
LCD1602_EN = 0; //拉低使能以便于下一次產生上升沿
}while(busy); //判斷狀態字BIT7位是否為1，為1則表示忙，程序等待
}*/
/*=================================================
*函數名稱：LCD1602_Write_Cmd
*函數功能：寫LCD1602命令
*調用：Read_Busy();
*輸入：cmd:要寫的命令
=================================================*/
void LCD1602_Write_Cmd(uchar cmd)
{
// Read_Busy(); //判斷忙，忙則等待
while((Read_Busy()&0x80)==0x80);//判忙
LCD1602_RS = 0;
LCD1602_RW = 0; //拉低RS、RW操作時序情況1602課件下中文使用說明基本操作時序章節
LCD1602_DB = swapbit(cmd);//寫入命令
LCD1602_EN = 1; //拉高使能端數據被傳輸?shù)絃CD1602內
LCD1602_EN = 0; //拉低使能以便于下一次產生上升沿
}
/*=================================================
*函數名稱：LCD1602_Write_Dat
*函數功能：寫LCD1602數據
*調用：Read_Busy();
*輸入：dat：需要寫入的數據
=================================================*/
void LCD1602_Write_Dat(uchar dat)
{
// Read_Busy();
while((Read_Busy()&0x80)==0x80);//判忙
LCD1602_RS = 1;
LCD1602_RW = 0;
LCD1602_DB = swapbit(dat);
LCD1602_EN = 1;
LCD1602_EN = 0;
}
/*=================================================
*函數名稱：LCD1602_Dis_OneChar
*函數功能：在指定位置顯示一個字符
*調用：LCD1602_Write_Cmd(); LCD1602_Write_Dat();
*輸入：x：要顯示的橫坐標取值0-40，y：要顯示的行坐標取值0-1（0為第一行,1為第二行）
dat：需要顯示的數據以ASCLL形式顯示
=================================================*/
/*
void LCD1602_Dis_OneChar(uchar x, uchar y,uchar dat)
{
if(y) x |= 0x40;
x |= 0x80;
LCD1602_Write_Cmd(x);
LCD1602_Write_Dat(dat);
}
*/
/*=================================================
*函數名稱：LCD1602_Dis_Str
*函數功能：在指定位置顯示字符串
*調用：LCD1602_Write_Cmd(); LCD1602_Write_Dat();
*輸入：x：要顯示的橫坐標取值0-40，y：要顯示的行坐標取值0-1（0為第一行,1為第二行）
*str：需要顯示的字符串
=================================================*/
void LCD1602_Dis_Str(uchar x, uchar y, uchar *str)
{
if(y) x |= 0x40;
x |= 0x80;
LCD1602_Write_Cmd(x);
while(*str != '\0')
{
LCD1602_Write_Dat(*str++);
}
}
/*=================================================
*函數名稱：Init_LCD1602
*函數功能：1602初始化
*調用： LCD1602_Write_Cmd();
=================================================*/
void Init_LCD1602()
{
LCD1602_Write_Cmd(0x38); //設置16*2顯示，5*7點陣，8位數據接口
LCD1602_Write_Cmd(0x0c); //開顯示
LCD1602_Write_Cmd(0x06); //讀寫一字節后地址指針加1
LCD1602_Write_Cmd(0x01); //清除顯示
}
void main()
{
// int n;
uchar TestStr[] = {"welcome!"};
uchar str[] = {"LCD1602 display"};
//DU = 0;
//WE = 0;//關閉數碼管顯示
Init_LCD1602();//1602初始化
LCD1602_Dis_Str(0, 0,TestStr); //顯示字符串
LCD1602_Dis_Str(0, 1,str); //顯示字符串
// LCD1602_Dis_OneChar(15, 1, 0xff); //顯示一個黑方格請查表
while(1);
}

復制代碼

ID:293387 · 發表于 2019-5-3 14:28

你的P0口是否接有拉電阻。
