444光立方制作 附圖,單片機程序等資料

  [復制鏈接]
跳轉到指定樓層
樓主

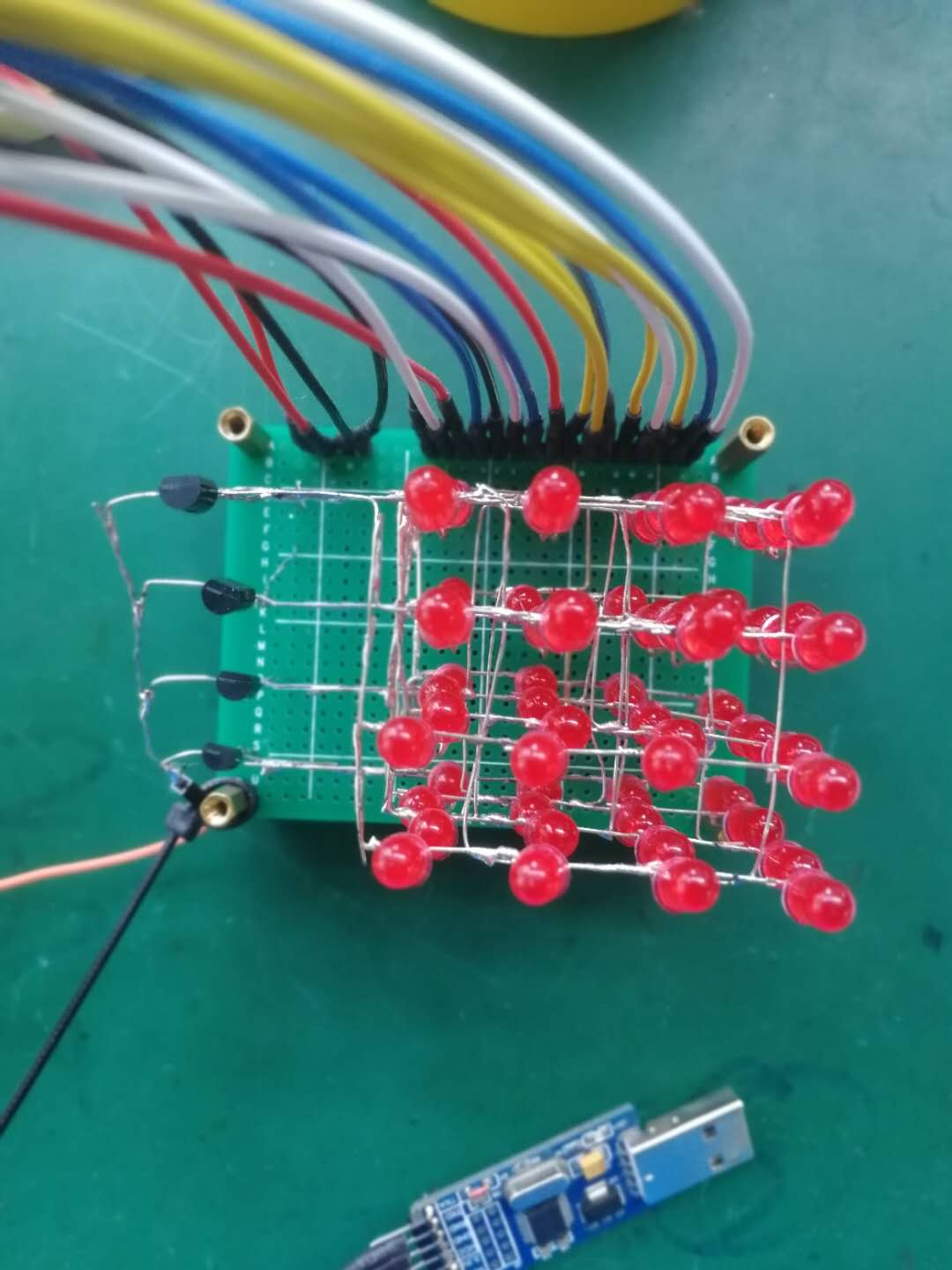

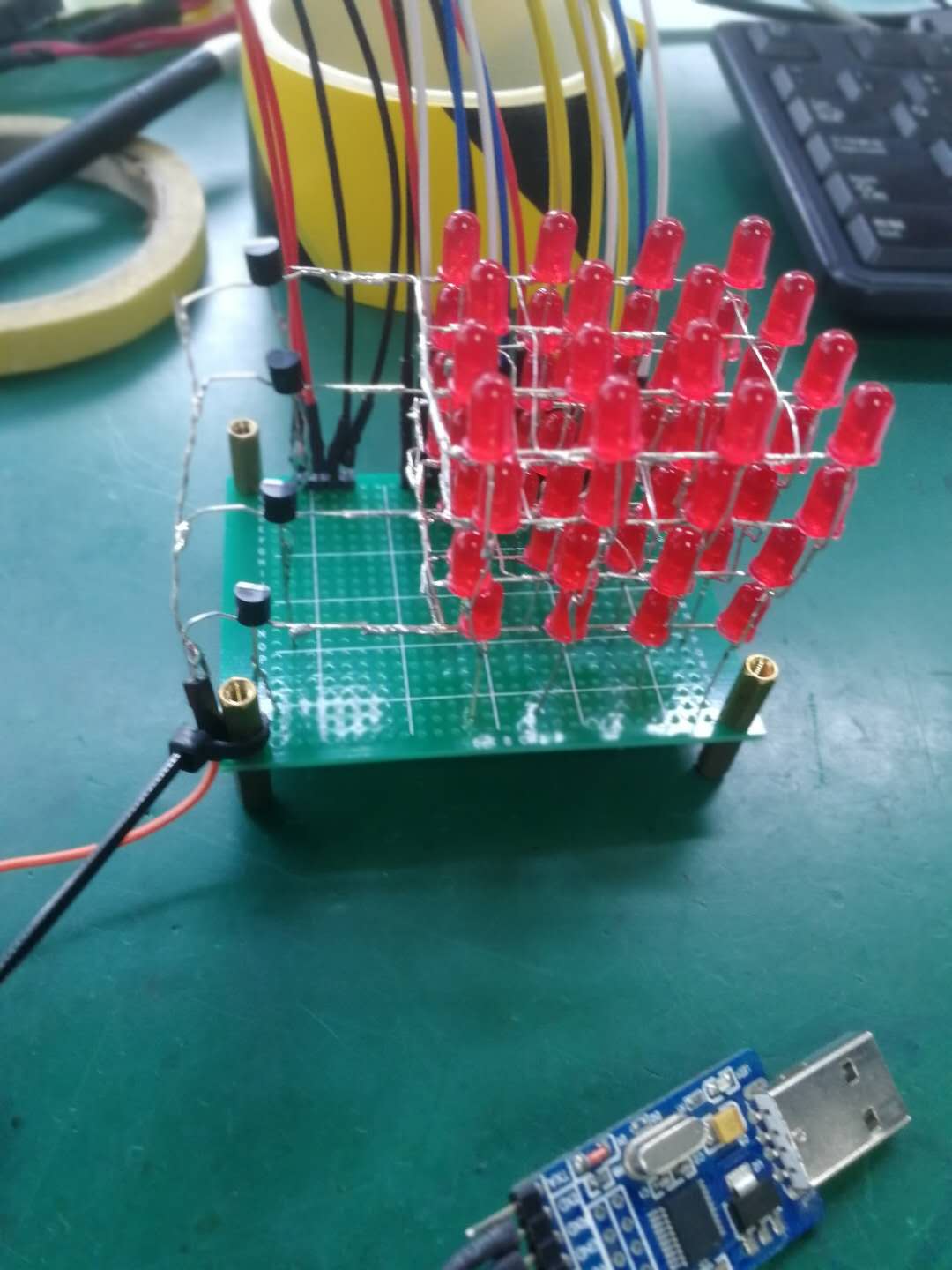

看著各位大神鼓搗光立方，閑著沒事也做了一個簡單的4乘4乘4的光立方，直接上圖。制作過程沒有拍照只有成品照片，請各位見諒。

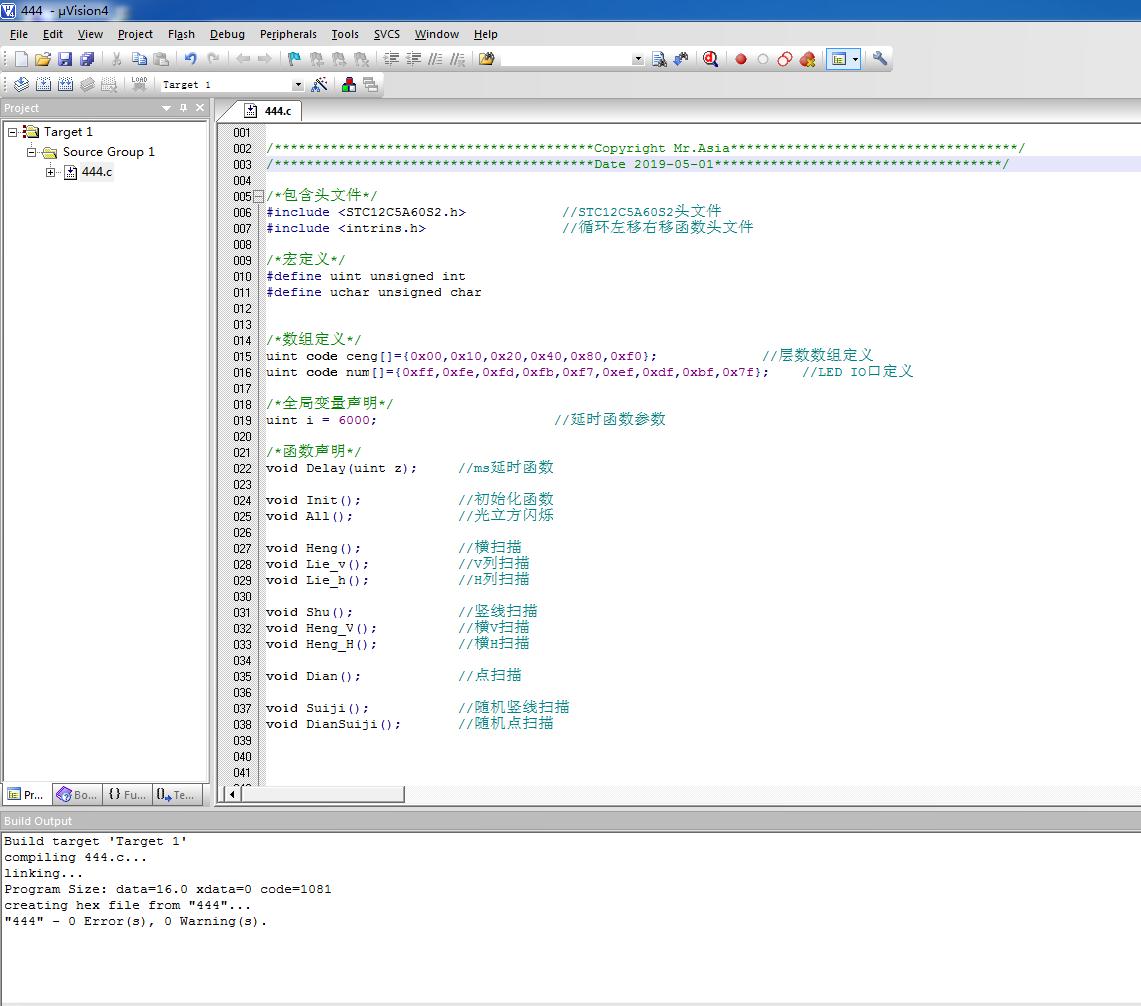

程序編譯完成，主要有縱向一層一層的掃描，橫向一層一層掃描，線掃描，點掃描，全部閃爍及隨機亮等功能；

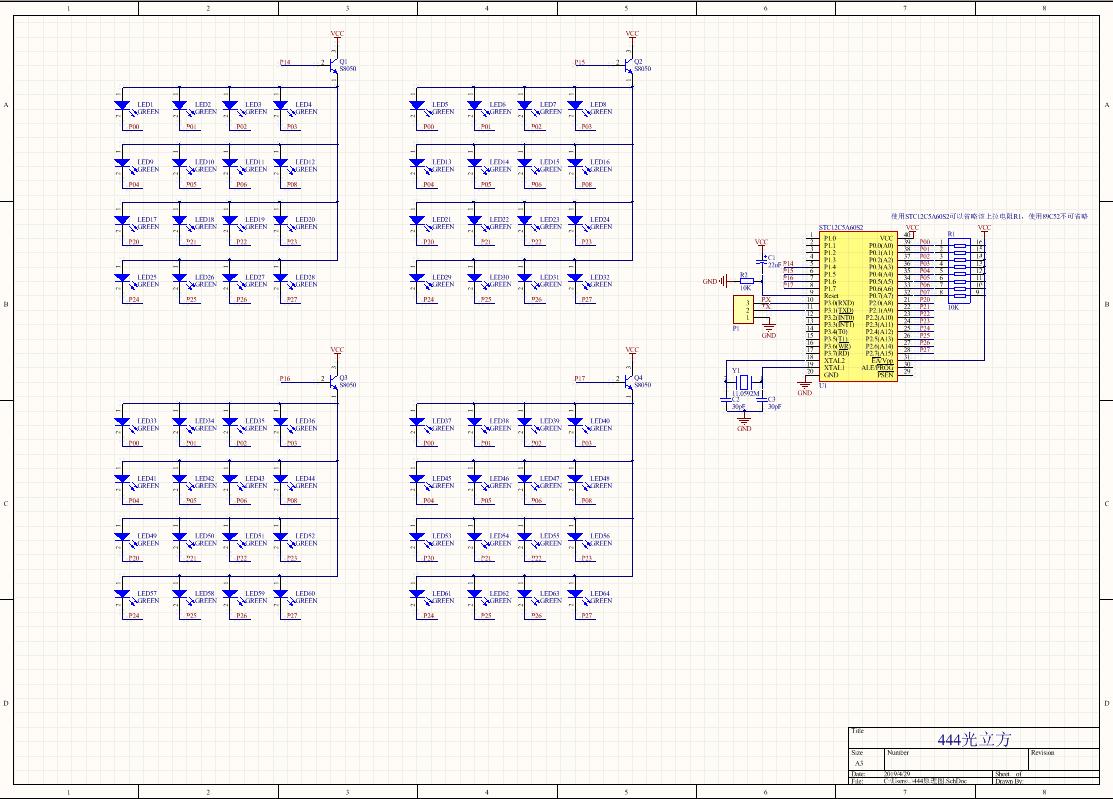

原理圖最簡單的就是這樣了





由于杜邦線用光了，臨時用線和接線端子制作的線連接。

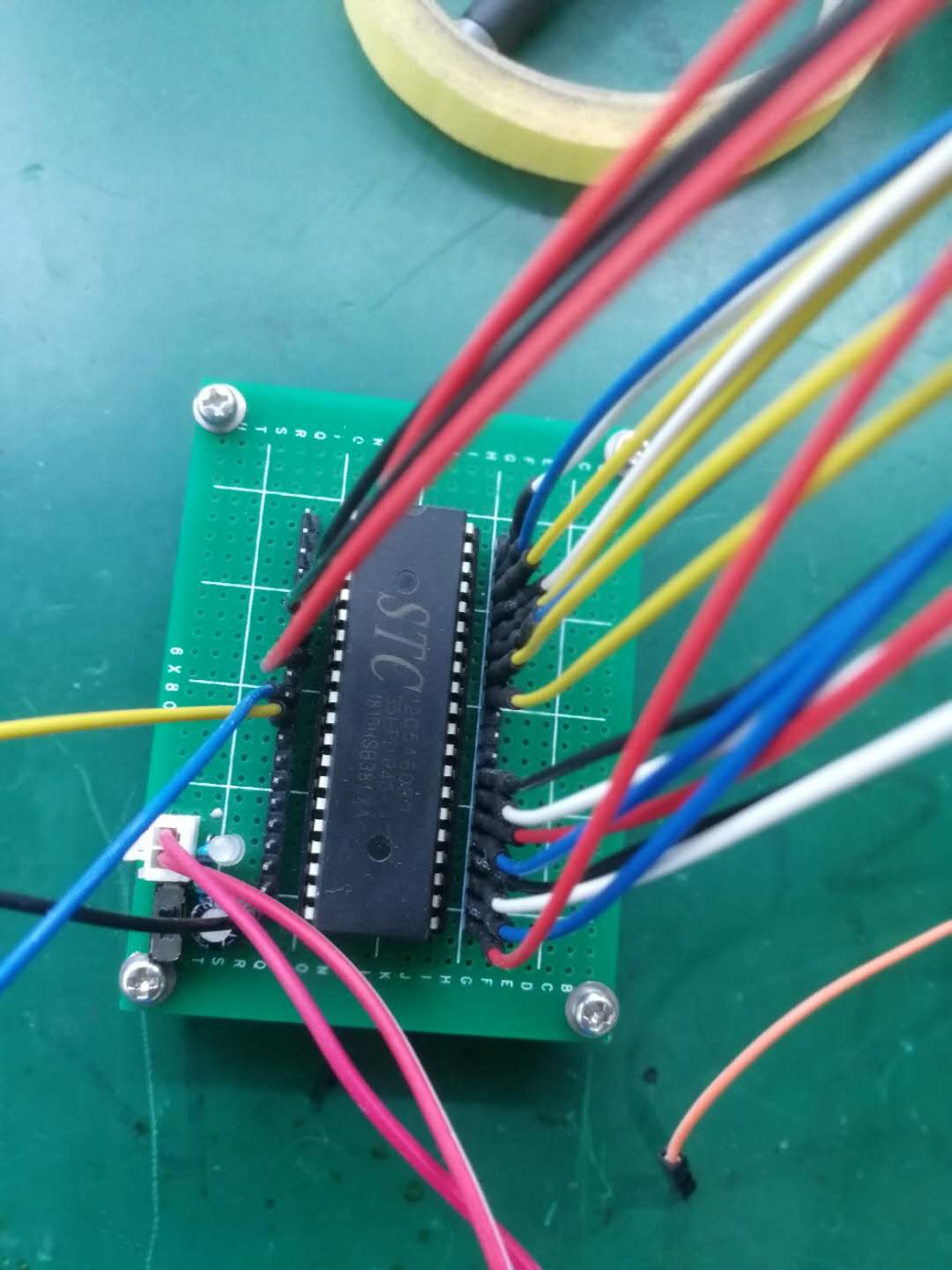

51單片機最小系統

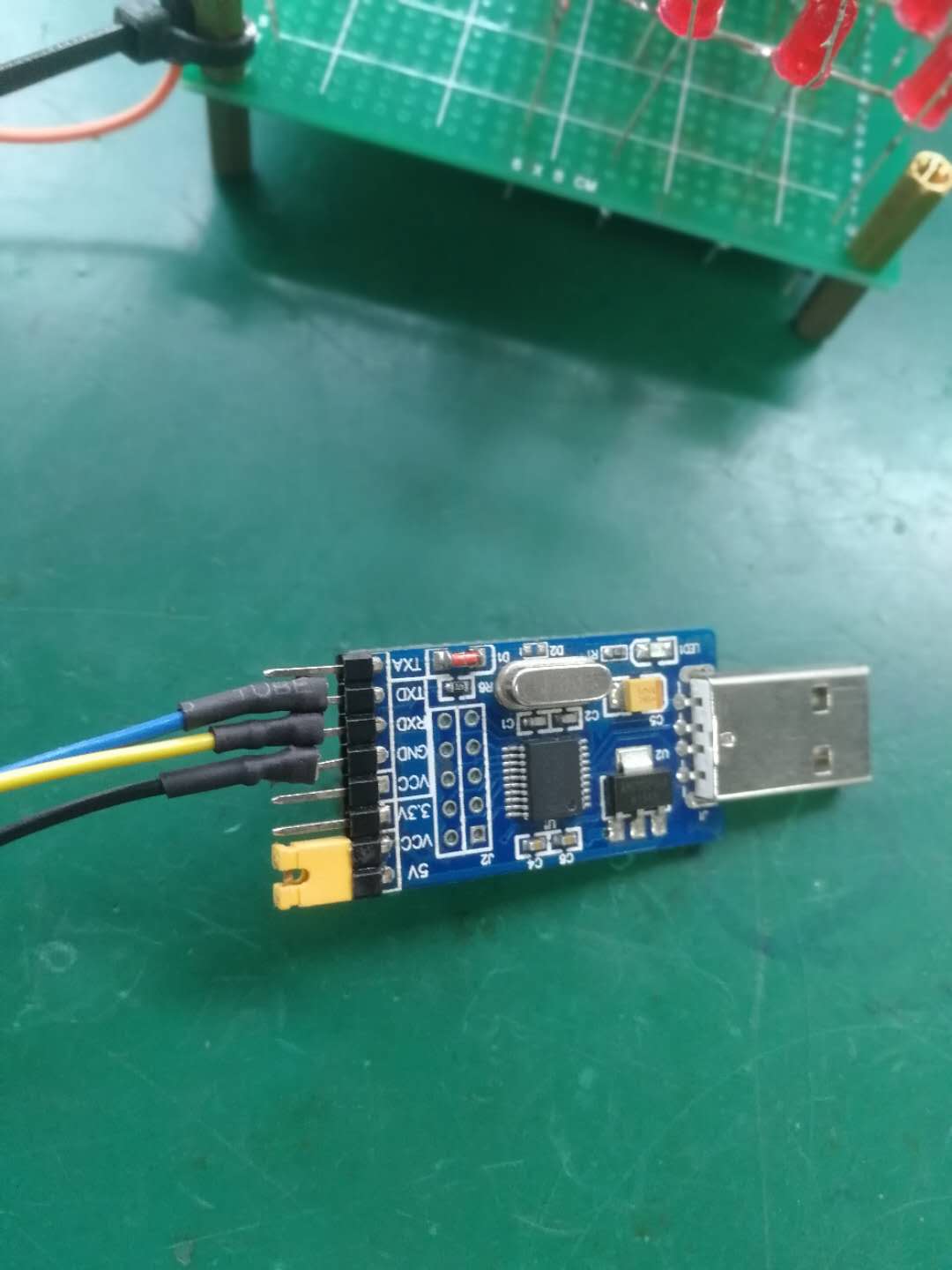

USB轉TTL模塊，網上買的用來給單片機刷程序及通訊；


  2. /****************************************Copyright Mr.Asia************************************/
  3. /****************************************Date 2019-05-01************************************/

  5. /*包含頭文件*/
  6. #include <STC12C5A60S2.h>                          //STC12C5A60S2頭文件
  7. #include <intrins.h>                                 //循環左移右移函數頭文件

  9. //#include <reg52.h>                  //使用89C51單片機使用該頭文件，注釋掉        STC12C5A60S2頭文件

  11. /*宏定義*/
  12. #define uint unsigned int
  13. #define uchar unsigned char


  16. /*數組定義*/
  17. uint code ceng[]={0x00,0x10,0x20,0x40,0x80,0xf0};                          //層數數組定義
  18. uint code num[]={0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};           //LED IO口定義

  20. /*全局變量聲明*/
  21. uint i = 6000;                                                //延時函數參數

  23. /*函數聲明*/
  24. void Delay(uint z);                //ms延時函數

  26. void Init();                        //初始化函數
  27. void All();                                //光立方閃爍

  29. void Heng();                         //橫掃描
  30. void Lie_v();                          //V列掃描
  31. void Lie_h();                          //H列掃描

  33. void Shu();                            //豎線掃描
  34. void Heng_V();                        //橫V掃描
  35. void Heng_H();                    //橫H掃描

  37. void Dian();                        //點掃描

  39. void Suiji();                        //隨機豎線掃描
  40. void DianSuiji();                //隨機點掃描





  46. /*******************************************************************************
  47. * 名稱: void main()
  48. * 功能: 主函數
  49. * 形參: 無
  50. * 返回: 無
  51. * 說明: 主函數
  52. ******************************************************************************/
  53. void main()
  54. {
  55.         while(1)
  56.         {
  57.                 Init();
  58.                 All();
  59.                 Heng();                         //橫掃描
  60.                 Lie_v();                  //V列掃描
  61.                 Lie_h();                  //H列掃描

  63.                 Shu();                    //豎線掃描
  64.                 Heng_V();                //橫V掃描
  65.                 Heng_H();            //橫H掃描

  67.                 Dian();                    //點掃描

  69.                 Suiji();                //隨機豎線掃描
  70.                 DianSuiji();                //隨機點掃描
  71.         }
  72. }



  76. /*******************************************************************************
  77. * 名稱: void Delay()
  78. * 功能: 延時函數
  79. * 形參: uint x, y, z;
  80. * 返回: 無
  81. * 說明: 延時一定時間   單位為ms
  82. ******************************************************************************/
  83. void Delay(uint z)
  84. {
  85.         uint x;
  86.         uint y;
  87.         for(x = z; x > 0; x--)
  88.                 for(y = 120; y > 0 ; y--);
  89. }


  92. /*******************************************************************************
  93. * 名稱: void Init()
  94. * 功能: 初始化光立方
  95. * 形參: 無
  96. * 返回: 無
  97. * 說明: 所有LED燈熄滅
  98. ******************************************************************************/
  99. void Init()
  100. {
  101.         P1 = ceng[0];
  102.         P0 = 0xff;
  103.         P2 = 0xff;
  104. }


  107. /*******************************************************************************
  108. * 名稱: void All()
  109. * 功能: 光立方
  110. * 形參: 無
  111. * 返回: 無
  112. * 說明: 閃爍
  113. ******************************************************************************/
  114. void All()
  115. {
  116.         uchar k;
  117.
  118.         P0 = 0x00;
  119.         P2 = 0x00;                                         //IO口置0

  121.         for(k=0;k<3;k++)
  122.         {
  123.         P1 = ceng[5];                                  //全亮
  124.         Delay(i-2000);
  125.         P1 = ceng[0];                                  //全滅
  126.         Delay(i-2000);
  127.         }
  128. }


  131. /*******************************************************************************
  132. * 名稱: void Heng()
  133. * 功能: 層數上下掃描
  134. * 形參: uchar k
  135. * 返回: 無
  136. * 說明: 層數上下滾動掃描
  137. ******************************************************************************/
  138. void Heng()
  139. {
  140.         uchar k;
  141. /*層自下而上掃描*/
  142.         for(k=1;k<5;k++)
  143.         {
  144.                 P1 = ceng[k];
  145.                 P0 = 0x00;
  146.                 P2 = 0x00;
  147.                 Delay(i);
  148.         }
  149.
  150. /*層自上而下掃描 */
  151.         for(k=3;k>0;k--)
  152.         {
  153.                 P1 = ceng[k];
  154.                 P0 = 0x00;
  155.                 P2 = 0x00;
  156.                 Delay(i);
  157.         }
  158.         Init();
  159. }


  162. /*******************************************************************************
  163. * 名稱: void lie_v()
  164. * 功能: 豎直v面掃描
  165. * 形參: 無
  166. * 返回: 無
  167. * 說明: 豎直面掃描
  168. ******************************************************************************/
  169. void Lie_v()
  170. {
  171.         uchar k;
  172.
  173.         P0 = 0xee;
  174.         P2 = 0xee;                        //P0、P2賦初值0x77，右移后分別是 0x77 --> 0xbb --> 0xdd --> 0xee
  175.         for(k=1;k<5;k++)
  176.         {
  177.         P1 = ceng[5];
  178.         P0 = _cror_(P0,1);
  179.         P2 = _cror_(P2,1);                //循環右移函數
  180.         Delay(i);
  181.         }
  182. //        Init();
  183. }


  186. /*******************************************************************************
  187. * 名稱: void lie_h()
  188. * 功能: 豎直h面掃描
  189. * 形參: 無
  190. * 返回: 無
  191. * 說明: 豎直面掃描
  192. ******************************************************************************/
  193. void Lie_h()
  194. {
  195.         P1 = ceng[5];   //電源全部打開

  197.         P0 = 0xf0;
  198.         Delay(i);
  199.         P0 = 0x0f;
  200.         Delay(i);
  201.         P0 = 0xff;          //將P0口置高關閉P0口LED燈

  203.         P2 = 0xf0;
  204.         Delay(i);
  205.         P2 = 0x0f;
  206.         Delay(i);

  208.         Init();
  209. }


  212. /*******************************************************************************
  213. * 名稱: void Shu()
  214. * 功能: 豎線面掃描
  215. * 形參: 無
  216. * 返回: 無
  217. * 說明: 豎線掃描
  218. ******************************************************************************/
  219. void Shu()
  220. {
  221.         uchar k;
  222.         P1 = ceng[5];
  223.         P0 = 0xfe;
  224.         for(k=0;k<8;k++)
  225.         {
  226.                 P0 = _cror_(P0,1);                   //P0口循環右移1位
  227.                 Delay(i-1000);
  228.         }
  229.         P0 = 0xff;
  230.         P2 = 0xfe;
  231.         for(k=0;k<8;k++)
  232.         {
  233.                 P2 = _cror_(P2,1);                 //P2口循環右移1位
  234.                 Delay(i-1000);
  235.         }

  237.         Init();          //初始化函數
  238. }


  241. /*******************************************************************************
  242. * 名稱: void Heng_V()
  243. * 功能: 線V掃描
  244. * 形參: 無
  245. * 返回: 無
  246. * 說明: 線V掃描
  247. ******************************************************************************/
  248. void Heng_V()
  249. {
  250.         uchar k;
  251.         for(k=1;k<5;k++)
  252.         {
  253.                 P1 = ceng[k];

  255.                 P0 = 0xf0;
  256.                 Delay(i);
  257.                 P0 = 0x0f;
  258.                 Delay(i);
  259.                 P0 = 0xff;

  261.                 P2 = 0xf0;
  262.                 Delay(i);
  263.                 P2 = 0x0f;
  264.                 Delay(i);
  265.                 P2 = 0xff;

  267.         }
  268.         Init();
  269. }


  272. /*******************************************************************************
  273. * 名稱: void Heng_H()
  274. * 功能: 線H掃描
  275. * 形參: 無
  276. * 返回: 無
  277. * 說明: 線H掃描
  278. ******************************************************************************/
  279. void Heng_H()
  280. {
  281.         uchar k,j;
  282.         for(k=1;k<5;k++)
  283.         {
  284.                 P1 = ceng[k];
  285.                 P0 = 0x77;
  286.                 P2 = 0x77;
  287.                 for(j=1;j<5;j++)
  288.                 {
  289.                  P0 = _cror_(P0,1);
  290.                  P2 = _cror_(P2,1);
  291.                  Delay(i);
  292.                 }
  293.                 P0 = 0xff;
  294.                 P2 = 0xff;
  295.         }
  296. }


  299. /*******************************************************************************
  300. * 名稱: void Suiji()
  301. * 功能:隨機掃描
  302. * 形參: 無
  303. * 返回: 無
  304. * 說明: 數組隨機掃描
  305. ******************************************************************************/
  306. void Suiji()
  307. {
  308.         int rand();
  309.         uint k;
  310.         uchar j;
  311.         P1 = ceng[5];

  313.         for(j=0;j<9;j++)
  314.         {
  315.         k = rand();
  316.         P0 = num[k%9];
  317.         Delay(i);
  318.         P0 = 0xff;
  319.         P2 = num[k%9];
  320.         Delay(i);
  321.         P2 = 0xff;
  322.         }

  324. }


  327. /*******************************************************************************
  328. * 名稱: void Dian()
  329. * 功能:點掃描
  330. * 形參: 無
  331. * 返回: 無
  332. * 說明: 點掃描
  333. ******************************************************************************/
  334. void Dian()
  335. {
  336.         uchar k,j;
  337.         for(k=1;k<5;k++)
  338.         {
  339.                 P1 = ceng[k];

  341.                 P0 = 0x01;
  342.                 for(j=1;j<9;j++)
  343.                 {
  344.                         P0 = num[j];
  345.                         Delay(i);
  346.                 }
  347.                 P0 = 0xff;

  349.                 P2 = 0x01;
  350.                 for(j=1;j<9;j++)
  351.                 {
  352.                         P2 = num[j];
  353.                         Delay(i);
  354.                 }
  355.                 P2 = 0xff;
  356.         }
  357. }

  359. /*******************************************************************************
  360. * 名稱: void DianSuiji()
  361. * 功能:點隨機掃描
  362. * 形參: 無
  363. * 返回: 無
  364. * 說明: 點隨機掃描
  365. ******************************************************************************/
  366. void DianSuiji()
  367. {
  368.         int rand();
  369.         uint k;
  370.         uchar j;
  371.
  372.         for(j=1;j<20;j++)
  373.         {
  374.                 k = rand();
  375.                 P1 = ceng[k%5];
  376.                 P0 = num[k%9];
  377.                 Delay(i);
  378.                 P0 = 0xff;
  379.                 P2 = num[k%9];
  380.                 Delay(i);
  381.                 P2 = 0xff;
  382.         }

  384. }


復制代碼

現在想做的是使用串口通訊來控制光立方，嘗試了很多次都沒有成功，望大神指點！使用串口調試助手接收數據，然后通過switch來使用不同數據不同狀態!


全部資料51hei下載地址：
444光立方.rar (627.8 KB, 下載次數: 76)

評分

參與人數 1黑幣 +100 收起 理由
admin + 100 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏5 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:352406 發表于 2020-5-28 23:03 | 只看該作者
借用你的原理圖。
回復

使用道具 舉報

板凳
ID:774575 發表于 2020-6-10 01:46 來自手機 | 只看該作者
樓主，你的單片機可以換成c51嗎？
回復

使用道具 舉報

地板
ID:423828 發表于 2021-11-29 10:07 | 只看該作者
1462180291 發表于 2020-6-10 01:46
樓主，你的單片機可以換成c51嗎？

程序中有
//#include <reg52.h>                  //使用89C51單片機使用該頭文件，注釋掉 STC12C5A60S2頭文件
回復

使用道具 舉報

5#
ID:976767 發表于 2021-12-5 19:56 | 只看該作者
請問如果用3v的發光二極管怎么做？另外我現在有的三極管型號為s8550,s9015,s9018,有沒有可以代替的？感謝回答
回復

使用道具 舉報

6#
ID:976767 發表于 2021-12-16 15:37 | 只看該作者
p0口不是低電平驅動嗎為什么上拉電阻不可省?求解
回復

使用道具 舉報

7#
ID:1009304 發表于 2022-3-17 20:00 來自手機 | 只看該作者
sxy4609 發表于 2021-12-16 15:37
p0口不是低電平驅動嗎為什么上拉電阻不可省?求解

我有過類似的問題我老師給的回復是，為了確保單片機輸出為低電平
回復

使用道具 舉報

8#
ID:983617 發表于 2022-5-4 16:16 | 只看該作者
用什么焊接二極管？我在網上買的鐵絲焊不上

回復

使用道具 舉報

9#
ID:983617 發表于 2022-5-4 16:17 | 只看該作者
用什么焊接二極管？我在網上買的鐵絲焊接不上
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 911精品美国片911久久久 | 日韩aⅴ视频 | 在线免费毛片 | 精品视频一区二区三区四区 | 国产在线高清 | a视频在线观看 | 人人澡人人爱 | 影音先锋欧美资源 | 精品欧美一区二区三区久久久 | 狠狠的干狠狠的操 | 国产精品一区二区久久 | 午夜电影在线播放 | 九九综合九九 | 国家一级黄色片 | 精品99在线 | 亚洲精品视频在线播放 | 国产精品区一区二区三区 | 欧美精品在线看 | 欧美成人第一页 | 成年人黄色免费视频 | 91久久久久久久久久久久久 | 99视频入口 | 国产成人精品一区二区三区四区 | 亚洲在线成人 | 羞羞视频在线观看网站 | 亚洲精品一区中文字幕乱码 | 亚洲免费婷婷 | 日韩字幕一区 | 一区二区中文 | 中文字幕二区 | 香蕉久久a毛片 | 成人在线免费网站 | 国产精品免费观看视频 | 91av在线视频观看 | 日日夜夜草 | 一区二区视频在线 | 二区在线视频 | 蜜桃av鲁一鲁一鲁一鲁 | 影音先锋欧美资源 | 日韩欧美在线观看视频网站 | 欧美中文字幕一区二区三区 |
