這是個關于DS18B20的單片機測溫程序但是顯示的溫度為什么一直在15度啊求大神

ID:515711 · 發表于 2019-4-28 20:06

單片機源程序如下:

#include<reg51.h>
#include<intrins.h>
#include <absacc.h>
#define uchar unsigned char
#define uint unsigned int
#define BUSY 0x80
void Delay(uint);
void init_LCD();
void LCD_Com(uchar,uchar);
void LCD_Data(uchar);
void ReadyLCD();
void Display_char(uchar X,uchar Y,uchar Data);
void Display_str(uchar,uchar,uchar code *Data);
void LCDDisplay();
void init_18B20();
uchar Read_18B20();
void Write_18B20(uchar dat);
void Read_temp1();
void Delay_us(uchar i);
void Key_scan( );
void Key_set( );
void Key_inc( );
void Key_dec( );
void Alarm( );
sbit relay=P3^3;
sbit triac1=P3^0;
sbit triac2=P3^1;
sbit triac3=P3^2;
sbit LCD_RS=P2^0;
sbit LCD_RW=P2^1;
sbit LCD_EN=P2^2;
sbit DQ=P1^7;
sbit Normal=P2^4;
sbit Alarm_B=P2^5;
sbit Alarm_R=P2^6;
sbit Alarm_BEEP=P2^7;
uchar Set_flag=0;
uchar Temp_set1,Temp_set2; //用于存放讀到的值
uchar temp,temp1,temp2;
extern uchar code str0[]={"C : D : "}; //顯示設置1
extern uchar code str1[]={"Mode: DC: "}; //顯示設置2
extern uchar code str2[]={" Hellow!! "};
extern uchar code str3[]={"0123456789"};
extern uchar code mode[]={"NCD"};
bit ON_OFF=0;
bit outflag;
bit write=0;
void main() //主程序
{
P1=0xff;
P2|=0x70;
P2&=0x7f;
Temp_set1=40; //設置溫度40
Temp_set2=1; //設置檔位1
Delay(500); //延時500ms
init_LCD(); //LCD初始化
init_18B20(); //DS18B20初始化
Display_str(0,0,str2); //開機界面
Display_str(0,1,str2); //開機界面
Delay(2000); //延遲
Display_str(0,0,str0); //顯示設置str0
Display_str(0,1,str1); //顯示設置str1
while(1)
{
Key_scan(); //掃描鍵盤
Read_temp1(); //讀取溫度
LCDDisplay(); //顯示
Alarm(); //指示燈與報警程序
Delay(1000); //延遲
}
}
/********延時kms********/
void Delay(uint k)
{
uint i,j;
for(i=0;i<k;i++)
{
for(j=0;j<60;j++)
{
;
}
}
}
/********精確延時********/
void Delay_us(uchar i)
{
while(--i);
}
/********顯示模塊********/
/********LCD初始化********/
void init_LCD()
{
P0=0;
Delay(15);
LCD_Com(0x38,0);
Delay(5);
LCD_Com(0x38,0);
Delay(5);
LCD_Com(0x38,0);
Delay(5);
LCD_Com(0x38,1); //8位數據傳送，2行顯示，5*7字形
LCD_Com(0x08,1); //關閉顯示
LCD_Com(0x01,1); //清屏
LCD_Com(0x06,1); //顯示光標右移設置
LCD_Com(0x0c,1); //顯示屏打開，光標不顯示不閃爍
}
/********寫指令數據到LCD********/
void LCD_Com(uchar LC,uchar BC)
{
if(BC) ReadyLCD();
P0=LC;
LCD_RS=0; //選中指令寄存器
LCD_RW=0; //寫模式
LCD_EN=1;
_nop_();
_nop_();
_nop_();
LCD_EN=0;
}
/********寫顯示數據到LCD********/
void LCD_Data(uchar LD)
{
ReadyLCD();
P0=LD;
LCD_RS=1; //選中數據寄存器
LCD_RW=0; //寫模式
LCD_EN=1;
_nop_();
_nop_();
_nop_();
LCD_EN=0;
}
/********檢測LCD忙狀態********/
void ReadyLCD()
{
P0=0xff;
LCD_RS=0;
LCD_RW=1;
LCD_EN=1;
_nop_();
while(P0&BUSY)
{
LCD_EN=0;
_nop_();
_nop_();
LCD_EN=1;
_nop_();
_nop_();
}
LCD_EN=0;
}
/********顯示一個字符********/
void Display_char(uchar X,uchar Y,uchar Data)
{
Y&=1;
X&=15;
if(Y) X|=0x40;
X|=0x80;
LCD_Com(X,0);
LCD_Data(Data);
}
/********顯示一串字符********/
void Display_str(uchar X,uchar Y,uchar code *Data)
{
uchar List=0;
Y&=0x01;
X&=0x0f;
while(X<16)
{
Display_char(X,Y,Data[List]);
List++;
X++;
}
}
/********溫度測量模塊********/
/********DS18B20初始化********/
void init_18B20()
{
uchar x=0;
DQ=1; //DQ復位
Delay_us(8); //延時
DQ=0; //將DQ拉低
Delay_us(480); //精確延時大于480us
DQ=1; //拉高總線
Delay_us(15);
x=DQ;
Delay_us(20);
}
/********從DS18B20讀取一個字節數據********/
uchar Read_18B20()
{
uchar i=0;
uchar dat=0;
for(i=8;i>0;i--)
{
DQ=0;
dat>>=1;
DQ=1;
Delay_us(1);
if(DQ)
dat|=0x80;
Delay_us(10);
}
return(dat);
}
/********向DS18B20寫入一個字節數據********/
void Write_18B20(uchar dat)
{
uchar i=0;
for(i=8;i>0;i--)
{
DQ=0;
_nop_();
DQ=dat&0x01;
Delay_us(10);
DQ=1;
dat>>=1;
Delay_us(10);
}
}
/********從DS18B20讀取溫度********/
void Read_temp1()
{
uchar a=0;
uchar b=0;
uchar t=0;
init_18B20();
Write_18B20(0xcc); //寫跳過讀ROM指令
Write_18B20(0x44); //寫跳過讀ROM指令
Delay_us(100);
init_18B20();
Write_18B20(0xcc);
Write_18B20(0xbe);
a=Read_18B20();
b=Read_18B20();
Delay_us(100);
t=b;
t<<=8;
t=t|a;
temp=t*(0.625); //溫度值擴大10倍
}
/********顯示子程序********/
void LCDDisplay()
{ LCD_Com(0x0c,1);
Display_str(0,0,str0);
Display_str(0,1,str1);
Display_char(5,0,str3[Temp_set1/10]);
Display_char(6,0,str3[Temp_set1%10]);
Display_char(13,0,str3[Temp_set2/10]);
Display_char(14,0,str3[Temp_set2%10]);
Display_char(5,1,mode[Set_flag]);
Display_char(13,1,str3[temp%1000/100]);
Display_char(14,1,str3[temp%100/10]);
}
/********鍵盤掃描程序********/
void Key_scan( )
{
P1=0xff;
if(P1!=0xff)
{
Delay(20); //延時消抖
if(P1!=0xff)
{
switch(P1)
{
case 0xfe:Key_set();break; //P1.0按下，功能選擇
case 0xfd:Key_inc();break; //P1.1按下，數字加一
case 0xfb:Key_dec();break; //P1.2按下，數字減一
default:break;
}
}
}
}
/********工作模式子程序********/
void Key_set( )
{
Set_flag++;
if(Set_flag>=3) //設定溫度值
Set_flag=0; //設定檔位值
}
/********按鍵加一子程序********/
void Key_inc( )
{
switch(Set_flag)
{
case 1:Temp_set1++;
if(Temp_set1>=99) Temp_set1=99;break;
case 2:Temp_set2++;
if(Temp_set2>=Temp_set1) Temp_set2=Temp_set1;break;
default:break;
}
}
/********按鍵減一子程序********/
void Key_dec( )
{
switch(Set_flag)
{
case 1:Temp_set1--;
if(Temp_set1<=Temp_set2) Temp_set1=Temp_set2;break;
case 2:Temp_set2--;
if(Temp_set2<=1) Temp_set2=1;break;
default:break;
}
}
/********報警和指示程序********/
void Alarm( )
{
uchar C;
C=Temp_set1+5;
if(temp>C)
{
Normal=1;
Alarm_B=0;
Alarm_R=1;
Alarm_BEEP=1;
}
else
{
Normal=1;
Alarm_B=1;
Alarm_R=0;
Alarm_BEEP=0;
}
}

復制代碼

ID:213173 · 發表于 2019-4-29 09:14

你的程序主要有兩處錯誤：
1.DS18B20讀取時序錯誤，Delay_us(480);uchar最大只能255，其它小延時也做了調整。
2.需要顯示的數據分解方法錯誤，temp是uchar型數據，怎么能str3[temp%1000/100])、str3[temp%100/10]);
修改后的程序如下：

#include<reg51.h>
#include<intrins.h>
#include <absacc.h>
#define uchar unsigned char
#define uint unsigned int
#define BUSY 0x80
void Delay(uint);
void init_LCD();
void LCD_Com(uchar,uchar);
void LCD_Data(uchar);
void ReadyLCD();
void Display_char(uchar X,uchar Y,uchar Data);
void Display_str(uchar,uchar,uchar code *Data);
void LCDDisplay();
void init_18B20();
uchar Read_18B20();
void Write_18B20(uchar dat);
void Read_temp1();
void Delay_us(uchar i);
void Key_scan( );
void Key_set( );
void Key_inc( );
void Key_dec( );
void Alarm( );
sbit relay=P3^3;
sbit triac1=P3^0;
sbit triac2=P3^1;
sbit triac3=P3^2;
sbit LCD_RS=P2^0;
sbit LCD_RW=P2^1;
sbit LCD_EN=P2^2;
sbit DQ=P1^7;
sbit Normal=P2^4;
sbit Alarm_B=P2^5;
sbit Alarm_R=P2^6;
sbit Alarm_BEEP=P2^7;
uchar Set_flag=0;
uchar Temp_set1,Temp_set2; //用于存放讀到的值
uchar temp,temp1,temp2;
extern uchar code str0[]={"C : D : "}; //顯示設置1
extern uchar code str1[]={"Mode: DC: "}; //顯示設置2
extern uchar code str2[]={" Hellow!! "};
extern uchar code str3[]={"0123456789"};
extern uchar code mode[]={"NCD"};
bit ON_OFF=0;
bit outflag;
bit write=0;
void main() //主程序
{
P1=0xff;
P2|=0x70;
P2&=0x7f;
Temp_set1=40; //設置溫度40
Temp_set2=1; //設置檔位1
Delay(500); //延時500ms
init_LCD(); //LCD初始化
init_18B20(); //DS18B20初始化
Display_str(0,0,str2); //開機界面
Display_str(0,1,str2); //開機界面
Delay(2000); //延遲
Display_str(0,0,str0); //顯示設置str0
Display_str(0,1,str1); //顯示設置str1
while(1)
{
Key_scan(); //掃描鍵盤
Read_temp1(); //讀取溫度
LCDDisplay(); //顯示
Alarm(); //指示燈與報警程序
Delay(1000); //延遲
}
}
/********延時kms********/
void Delay(uint k)
{
uint i,j;
for(i=0;i<k;i++)
for(j=0;j<60;j++);
}
/********精確延時********/
void Delay_us(uchar i)
{
while(--i);
}
/********顯示模塊********/
/********LCD初始化********/
void init_LCD()
{
P0=0;
Delay(15);
LCD_Com(0x38,0);
Delay(5);
LCD_Com(0x38,0);
Delay(5);
LCD_Com(0x38,0);
Delay(5);
LCD_Com(0x38,1); //8位數據傳送，2行顯示，5*7字形
LCD_Com(0x08,1); //關閉顯示
LCD_Com(0x01,1); //清屏
LCD_Com(0x06,1); //顯示光標右移設置
LCD_Com(0x0c,1); //顯示屏打開，光標不顯示不閃爍
}
/********寫指令數據到LCD********/
void LCD_Com(uchar LC,uchar BC)
{
if(BC) ReadyLCD();
P0=LC;
LCD_RS=0; //選中指令寄存器
LCD_RW=0; //寫模式
LCD_EN=1;
_nop_();
_nop_();
_nop_();
LCD_EN=0;
}
/********寫顯示數據到LCD********/
void LCD_Data(uchar LD)
{
ReadyLCD();
P0=LD;
LCD_RS=1; //選中數據寄存器
LCD_RW=0; //寫模式
LCD_EN=1;
_nop_();
_nop_();
_nop_();
LCD_EN=0;
}
/********檢測LCD忙狀態********/
void ReadyLCD()
{
P0=0xff;
LCD_RS=0;
LCD_RW=1;
LCD_EN=1;
_nop_();
while(P0&BUSY)
{
LCD_EN=0;
_nop_();
_nop_();
LCD_EN=1;
_nop_();
_nop_();
}
LCD_EN=0;
}
/********顯示一個字符********/
void Display_char(uchar X,uchar Y,uchar Data)
{
Y&=1;
X&=15;
if(Y) X|=0x40;
X|=0x80;
LCD_Com(X,0);
LCD_Data(Data);
}
/********顯示一串字符********/
void Display_str(uchar X,uchar Y,uchar code *Data)
{
uchar List=0;
Y&=0x01;
X&=0x0f;
while(X<16)
{
Display_char(X,Y,Data[List]);
List++;
X++;
}
}
/********溫度測量模塊********/
/********DS18B20初始化********/
void init_18B20()
{
uchar x=0;
DQ=1; //DQ復位
Delay_us(5); //延時
DQ=0; //將DQ拉低
Delay_us(200); //精確延時大于480us
Delay_us(200);
DQ=1; //拉高總線
Delay_us(50);
x=DQ;
Delay_us(25);
}
/********從DS18B20讀取一個字節數據********/
uchar Read_18B20()
{
uchar i=0;
uchar dat=0;
for(i=8;i>0;i--)
{
DQ=0;
dat>>=1;
DQ=1;
// Delay_us(1);
if(DQ)
dat|=0x80;
Delay_us(25);
}
return(dat);
}
/********向DS18B20寫入一個字節數據********/
void Write_18B20(uchar dat)
{
uchar i=0;
for(i=8;i>0;i--)
{
DQ=0;
_nop_();
DQ=dat&0x01;
Delay_us(25);
DQ=1;
dat>>=1;
Delay_us(25);
}
}
/********從DS18B20讀取溫度********/
void Read_temp1()
{
uchar a=0;
uint b=0;
uint t=0;
// float tt;
init_18B20();
Write_18B20(0xcc); //寫跳過讀ROM指令
Write_18B20(0x44); //寫跳過讀ROM指令
Delay(20);
init_18B20();
Write_18B20(0xcc);
Write_18B20(0xbe);
a=Read_18B20();
b=Read_18B20();
b<<=8;
t=a+b;
temp=t>>4;
}
/********顯示子程序********/
void LCDDisplay()
{
LCD_Com(0x0c,1);
Display_str(0,0,str0);
Display_str(0,1,str1);
Display_char(5,0,str3[Temp_set1/10]);
Display_char(6,0,str3[Temp_set1%10]);
Display_char(13,0,str3[Temp_set2/10]);
Display_char(14,0,str3[Temp_set2%10]);
Display_char(5,1,mode[Set_flag]);
Display_char(13,1,str3[temp/10%10]);
Display_char(14,1,str3[temp%10]);
}
/********鍵盤掃描程序********/
void Key_scan( )
{
P1=0xff;
if(P1!=0xff)
{
Delay(20); //延時消抖
if(P1!=0xff)
{
switch(P1)
{
case 0xfe:Key_set();break; //P1.0按下，功能選擇
case 0xfd:Key_inc();break; //P1.1按下，數字加一
case 0xfb:Key_dec();break; //P1.2按下，數字減一
default:break;
}
}
}
}
/********工作模式子程序********/
void Key_set( )
{
Set_flag++;
if(Set_flag>=3) //設定溫度值
Set_flag=0; //設定檔位值
}
/********按鍵加一子程序********/
void Key_inc( )
{
switch(Set_flag)
{
case 1:Temp_set1++;
if(Temp_set1>=99) Temp_set1=99;break;
case 2:Temp_set2++;
if(Temp_set2>=Temp_set1) Temp_set2=Temp_set1;break;
default:break;
}
}
/********按鍵減一子程序********/
void Key_dec( )
{
switch(Set_flag)
{
case 1:Temp_set1--;
if(Temp_set1<=Temp_set2) Temp_set1=Temp_set2;break;
case 2:Temp_set2--;
if(Temp_set2<=1) Temp_set2=1;break;
default:break;
}
}
/********報警和指示程序********/
void Alarm( )
{
uchar C;
C=Temp_set1+5;
if(temp>C)
{
Normal=1;
Alarm_B=0;
Alarm_R=1;
Alarm_BEEP=1;
}
else
{
Normal=1;
Alarm_B=1;
Alarm_R=0;
Alarm_BEEP=0;
}
}

復制代碼

ID:539433 · 發表于 2019-6-4 10:28

wulin 發表于 2019-4-29 09:14
你的程序主要有兩處錯誤：
1.DS18B20讀取時序錯誤，Delay_us(480);uchar最大只能255，其它小延時也做了調 ...

這個帖子對我太有用了，最近也在研究lcd顯示

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

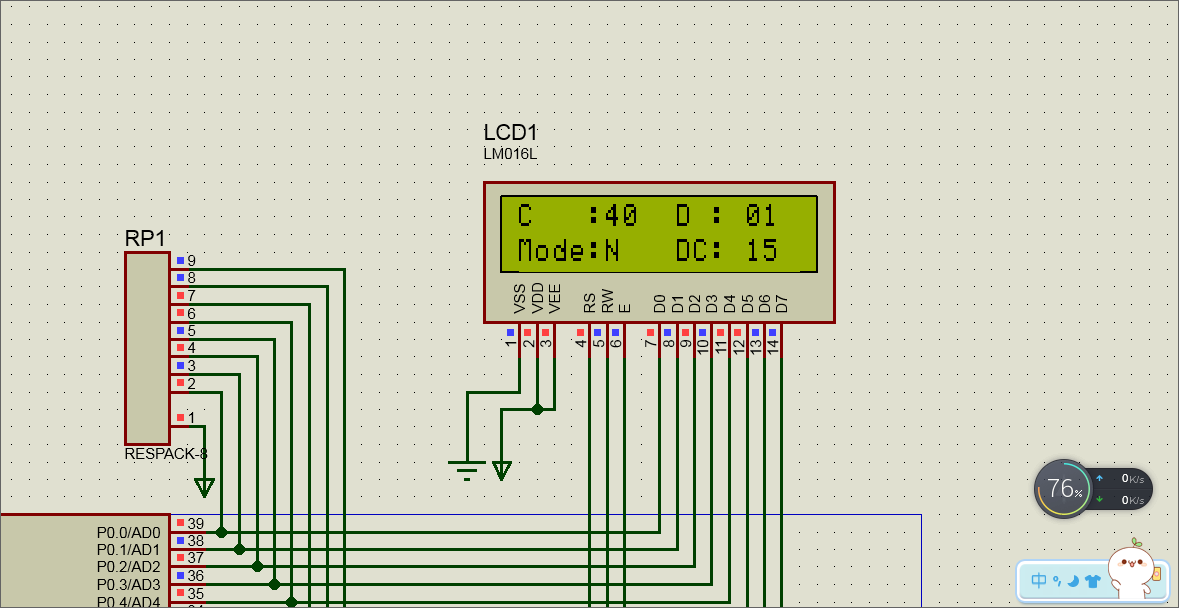

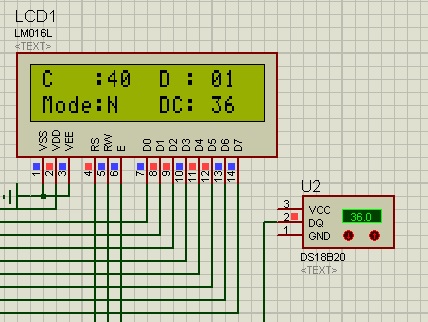

這是個關于DS18B20的單片機測溫程序 但是顯示的溫度為什么一直在15度啊 求大神

這是個關于DS18B20的單片機測溫程序但是顯示的溫度為什么一直在15度啊求大神
