單片機+ADC0808采樣并顯示仿真圖及匯編程序

[復制鏈接]
ID:517807 發表于 2019-4-27 00:47 | 顯示全部樓層 |閱讀模式
一個特別好的AD轉換程序，同時教你如何進行顯示。

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機匯編源程序如下:
  1. LED_0        EQU         30H                                 ;存放三個數碼管的段碼
  2. LED_1         EQU         31H
  3. LED_2         EQU         32H

  5. ADC                EQU                35H                                ;存放轉換后的數據
  6. ST                 BIT         P3.2
  7. OE                 BIT         P3.0
  8. EOC         BIT         P3.1
  9.                 ORG         00H

  11. START:         MOV                LED_0,#00H
  12.                 MOV                LED_1,#00H
  13.                 MOV                LED_2,#00H
  14.                 MOV                DPTR,#TABLE                ;送段碼表首地址

  16.                 SETB        P3.4
  17.                 SETB        P3.5
  18.                 CLR                P3.6                         ;選擇ADC0808的通道3

  20. WAIT:         CLR         ST
  21.                 SETB         ST
  22.                 CLR         ST                                ;啟動轉換
  23.                  JNB         EOC,[        DISCUZ_CODE_6        ]nbsp;                        ;等待轉換結束
  24.                 SETB         OE                                 ;允許輸出
  25.                 MOV         ADC,P1                        ;暫存轉換結果
  26.                 CLR         OE                                  ;關閉輸出
  27.                 MOV         A,ADC                        ;將AD轉換結果轉換成BCD碼
  28.                 MOV         B,#100
  29.                 DIV         AB
  30.                 MOV         LED_2,A
  31.                 MOV         A,B
  32.                 MOV         B,#10
  33.                 DIV         AB
  34.                 MOV         LED_1,A
  35.                 MOV         LED_0,B
  36.                 LCALL        DISP                          ;顯示AD轉換結果
  37.                 SJMP         WAIT

  39. DISP:        MOV                A,LED_0                        ;數碼顯示子程序
  40.                 MOVC        A,@A+DPTR
  41.                 CLR                P2.3
  42.                 MOV                P0,A
  43.                 LCALL        DELAY
  44.                 SETB        P2.3

  46.                 MOV                A,LED_1
  47.                 MOVC        A,@A+DPTR
  48.                 CLR                P2.2
  49.                 MOV                P0,A
  50.                 LCALL        DELAY
  51.                 SETB        P2.2

  53.                 MOV                A,LED_2
  54.                 MOVC        A,@A+DPTR
  55.                 CLR                P2.1
  56.                 MOV                P0,A
  57.                 LCALL        DELAY
  58.                 SETB        P2.1
  59.                 RET

  61. DELAY:        MOV                R6,#10                        ;延時5毫秒
  62. D1:                MOV                R7,#250
  63.                 DJNZ        R7,$
  64.                 DJNZ        R6,D1
  65.                 RET

  67. TABLE:         DB                 3FH,06H,5BH,4FH,66H
  68.                 DB                 6DH,7DH,07H,7FH,6FH
  69.                 END
復制代碼

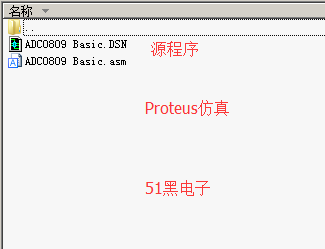

全部資料51hei下載地址：
ADC0808采樣并顯示.zip (14.92 KB, 下載次數: 36)
