led8位數碼管顯示按鍵數字，同時數字左移
單片機源程序如下:
- #include<reg51.h>
- #include<intrins.h>
- #define uchar unsigned char
- #define uint unsigned int
- uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00};
- uchar Display_Buffer[]={16,16,16,16,16,16,16,16} ;
- void delay(uint z)
- {
- uint x,y;
- for(x=z;x>0;x--)
- for(y=110;y>0;y--);
- }
- kscan(void)
- {
- uchar i,temp,num=16;
- for(i=0;i<4;i++)
- {
- P3=_crol_(0xef,i);
- temp=P1;
- temp=temp&0x0f;
- if(temp!=0x0f)
- {
- delay(20);
- temp=P1;
- temp=temp&0x0f;
- if(temp!=0x0f)
- {
- temp=(P3&0x0f0)|(P1&0x0f);
- switch(temp)
- {
- case 0xe7:num=0;break;
- case 0xeb:num=4;break;
- case 0xed:num=8;break;
- case 0xee:num=12;break;
-
- case 0xd7:num=1;break;
- case 0xdb:num=5;break;
- case 0xdd:num=9;break;
- case 0xde:num=13;break;
-
- case 0xb7:num=2;break;
- case 0xbb:num=6;break;
- case 0xbd:num=10;break;
- case 0xbe:num=14;break;
-
- case 0x77:num=3;break;
- case 0x7b:num=7;break;
- case 0x7d:num=11;break;
- case 0x7e:num=15;break;
- default:break;
-
- }
- while((temp&0x0f)!=0x0f)
- {
- temp=P1;
- }
- }
- }
- }
- return num;
- }
-
- void main()
- {
- int k,m=0x7f,num;
- P0=0x00;
- P2=0xff;
- while(1)
- {
- num=kscan();
- if(num!=16)
- {
- for(k=1;k<8;k++)
- {
- Display_Buffer[k-1]=Display_Buffer[k];
- }
- Display_Buffer[7]=num;
- num=16;
- }
- for(k=0;k<8;k++)
- {
- m=_crol_(m,1);
- P2=m;
- P0=table[Display_Buffer[k]];
- delay(2);
- }
- }
- }

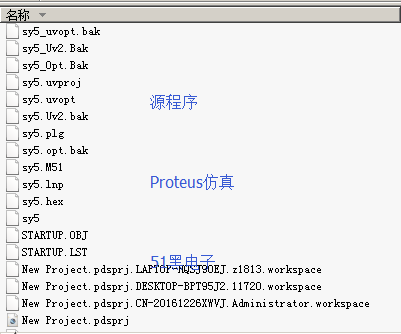

所有資料51hei提供下載:
sy5.zip
(75 KB, 下載次數: 36)
2019-4-15 11:35 上傳
點擊文件名下載附件
|
