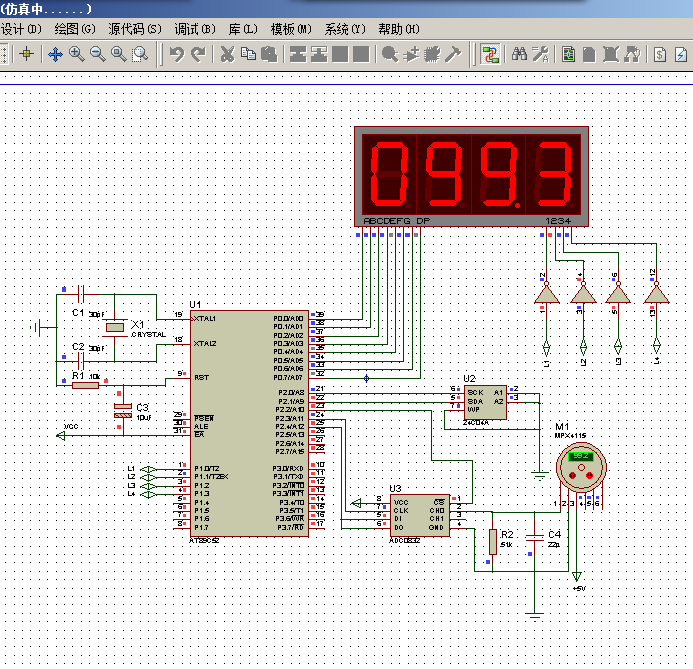

求助：請問如何將顯示屏換成燈泡，當壓力達到一定值，燈泡發光

ID:503530 · 發表于 2019-4-11 09:34

//線性區間標度變換公式： y=(115-15)/(243-13)*X+15kpa

#include <AT89X52.h>
#include <intrins.h>
#include <stdio.h>

#define R24C04ADD 0xA1
#define W24C04ADD 0xA0

//ADC0832的引腳
sbit ADCS =P2^2;  //ADC0832 chip seclect
sbit ADDI =P2^4;  //ADC0832 k in
sbit ADDO =P2^4;  //ADC0832 k out
sbit ADCLK =P2^3;  //ADC0832 clock signal

sbit SDA = P2 ^ 1;                         //數據線
sbit SCL = P2 ^ 0;                         //時鐘線
bit bAck;                                     //應答標志當bbAck=1是為正確的應答

unsigned char dispbitcode[8]={0xf7,0xfb,0xfd,0xfe,0xef,0xdf,0xbf,0x7f};  //位掃描
unsigned char dispcode[11]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xff};  //共陽數碼管字段碼
unsigned char dispbuf[4];
unsigned int temp;
unsigned char getdata; //獲取ADC轉換回來的值

void delay_1ms(void)  //12mhz delay 1.01ms
{
unsigned char x,y;
x=3;
while(x--)
  {
   y=40;
   while(y--);
}
}
void display(void)  //數碼管顯示函數
{
  char k;
  for(k=0;k<4;k++)
  {

  P1 = dispbitcode[k];
  P0 = dispcode[dispbuf[k]];
  if(k==1)    //加上數碼管的dp小數點
    P0&=0x7f;
  delay_1ms();
  }
}

/************
讀ADC0832函數
************/

//采集并返回
unsigned int Adc0832(unsigned char channel)    //AD轉換，返回結果
{
unsigned char i=0;
unsigned char j;
unsigned int dat=0;
unsigned char ndat=0;

if(channel==0)channel=2;
if(channel==1)channel=3;
ADDI=1;
_nop_();
_nop_();
ADCS=0;//拉低CS端
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿1
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
ADDI=channel&0x1;
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿2
_nop_();
_nop_();
ADCLK=1;//拉高CLK端
ADDI=(channel>>1)&0x1;
_nop_();
_nop_();
ADCLK=0;//拉低CLK端,形成下降沿3
ADDI=1;//控制命令結束
_nop_();
_nop_();
dat=0;
for(i=0;i<8;i++)
{
      dat|=ADDO;//收數據
      ADCLK=1;
      _nop_();
      _nop_();
      ADCLK=0;//形成一次時鐘脈沖
      _nop_();
      _nop_();
      dat<<=1;
      if(i==7)dat|=ADDO;
}
for(i=0;i<8;i++)
{
      j=0;
      j=j|ADDO;//收數據
      ADCLK=1;
      _nop_();
      _nop_();
      ADCLK=0;//形成一次時鐘脈沖
      _nop_();
      _nop_();
      j=j<<7;
      ndat=ndat|j;
      if(i<7)ndat>>=1;
}
ADCS=1;//拉低CS端
ADCLK=0;//拉低CLK端
ADDO=1;//拉高數據端,回到初始狀態
dat<<=8;
dat|=ndat;
return(dat);          //return ad k
}

//啟動I2C總線，即發送起始條件
void StartI2C()
{
SDA = 1;                         //發送起始條件數據信號
_nop_();
SCL = 1;
_nop_();                      //起始建立時間大于4.7us
_nop_();
_nop_();
_nop_();
_nop_();
SDA = 0;                         //發送起始信號
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
SCL = 0;                         //時鐘操作
_nop_();
_nop_();
}
//結束I2C總線，即發送I2C結束條件
void StopI2C()
{
SDA = 0;                         //發送結束條件的數據信號
_nop_();                         //發送結束條件的時鐘信號
SCL = 1;                         //結束條件建立時間大于4us
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
SDA = 1;                         //發送I2C總線結束命令
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
}
//發送一個字節的數據
void SendByte(unsigned char c)
{
unsigned char BitCnt;
for(BitCnt = 0;BitCnt < 8;BitCnt++)             //一個字節
{
if((c << BitCnt)& 0x80) SDA = 1;             //判斷發送位
else SDA = 0;
_nop_();
SCL = 1;                         //時鐘線為高，通知從機開始接收數據
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
SCL = 0;
}
_nop_();
_nop_();
SDA = 1;                                           //釋放數據線，準備接受應答位
_nop_();
_nop_();
SCL = 1;
_nop_();
_nop_();
_nop_();
if(SDA == 1) bAck =0;
else bAck = 1;                                  //判斷是否收到應答信號
SCL = 0;
_nop_();
_nop_();
}
//接收一個字節的數據
unsigned char RevByte()
{
unsigned char retc;
unsigned char BitCnt;
retc = 0;
SDA = 1;
for(BitCnt=0;BitCnt<8;BitCnt++)
{
_nop_();
SCL = 0;                                     //置時鐘線為低，準備接收
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
SCL = 1;                                     //置時鐘線為高使得數據有效
_nop_();
_nop_();
retc = retc << 1;                               //左移補零
if (SDA == 1)
retc = retc + 1;                              //當數據為1則收到的數據+1
_nop_();
_nop_();
}
SCL = 0;
_nop_();
_nop_();
return(retc);                                  //返回收到的數據
}

//WChipAdd:寫器件地址;RChipAdd:讀器件地址;InterAdd:內部地址;如寫正確則返回數據，
//否則返回對應錯誤步驟序號
//向指定器件的內部指定地址發送一個指定字節
unsigned char WIICByte(unsigned char WChipAdd,unsigned char InterAdd,unsigned char WIICData)
{
StartI2C();       //啟動總線
SendByte(WChipAdd); //發送器件地址以及命令
if (bAck==1)    //收到應答
{
SendByte(InterAdd); //發送內部子地址
if (bAck ==1)
{
SendByte(WIICData); //發送數據
if(bAck == 1)
{
StopI2C();                   //停止總線
return(0xff);
}
else
{
return(0x03);
}
}
else
{
return(0x02);
}
}
return(0x01);
}
//讀取指定器件的內部指定地址一個字節數據
unsigned char RIICByte(unsigned char WChipAdd,unsigned char RChipAdd,unsigned char InterDataAdd)
{
unsigned char TempData;
TempData = 0;
StartI2C();          //啟動
SendByte(WChipAdd);         //發送器件地址以及讀命令
if (bAck==1)         //收到應答
{
SendByte(InterDataAdd); //發送內部子地址
if (bAck ==1)
{
StartI2C();
SendByte(RChipAdd);
if(bAck == 1)
{
TempData = RevByte();    //接收數據
StopI2C();                //停止I2C總線
return(TempData);          //返回數據
}
else
{
return(0x03);
}
}
else
{
return(0x02);
}
}
else
{
return(0x01);
}
}

void main(void)
{
  unsigned int OverCounter = 0;
  unsigned char ptemp;
  bit OverFlg = 0;
  unsigned int temp,ppress = 0;
  float  press;
  while(1)
  {

   getdata=Adc0832(0);
   if(14<getdata<243)                //當壓力值介于15kpa到115kpa之間時，遵循線性變換
     {
   int vary=getdata; //y=(115-15)/(243-13)*X+15kpa
press=((10.0/23.0)*vary)+9.3; //測試時補償值為9.3
temp=(int)(press*10);             //放大10倍，便于后面的計算
   if(temp != ppress)
   {
      ppress = temp;
      OverFlg = 1;
   }
dispbuf[3]=temp/1000;          //取壓力值百位
dispbuf[2]=(temp%1000)/100;         //取壓力值十位
dispbuf[1]=((temp%1000)%100)/10;         //取壓力值個位
dispbuf[0]=((temp%1000)%100)%10; //取壓力值十分位
display();
   if (temp > 100)
   {
      if(OverFlg == 1) //如果是新的一輛車通過
      {
         OverCounter++;
         WIICByte(W24C04ADD,0x01,(OverCounter/0xff)); //低位
         WIICByte(W24C04ADD,0x02,(OverCounter%0xff)); //高位
//          ptemp = printf("%f\n",OverCounter);
         OverFlg = 0; //清除標志
      }
   }

   }
  }
}

可加qq有償補助，謝謝大家
