Si7021廢棄的LCD19264液晶制作溫濕度顯示,實物&單片機代碼開源

  [復制鏈接]
跳轉到指定樓層
樓主
準備整采用19264液晶顯示的甲醛、萬年歷、溫濕度桌面時鐘，發現家里有閑置的建行19264可用。
參考網絡上的程序，自己做一定調整，先放出溫濕度顯示的源碼，供大家欣賞，已做分享和記錄。

實物圖：

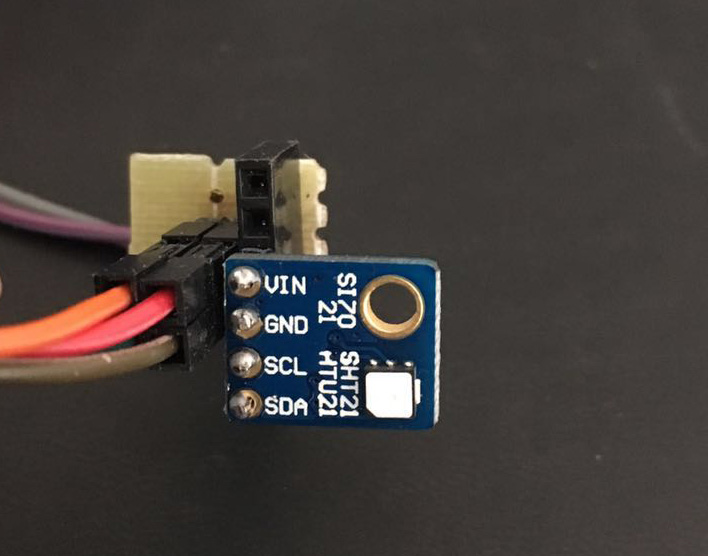

傳感器真身

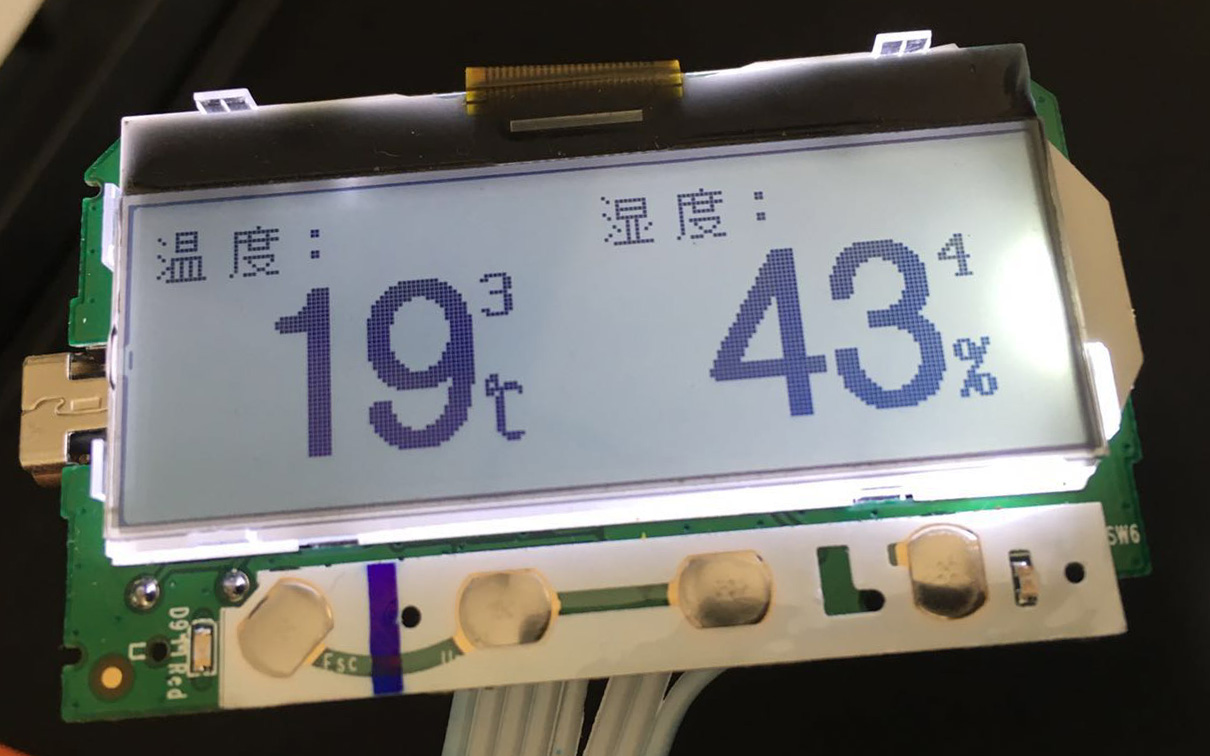

溫濕度顯示

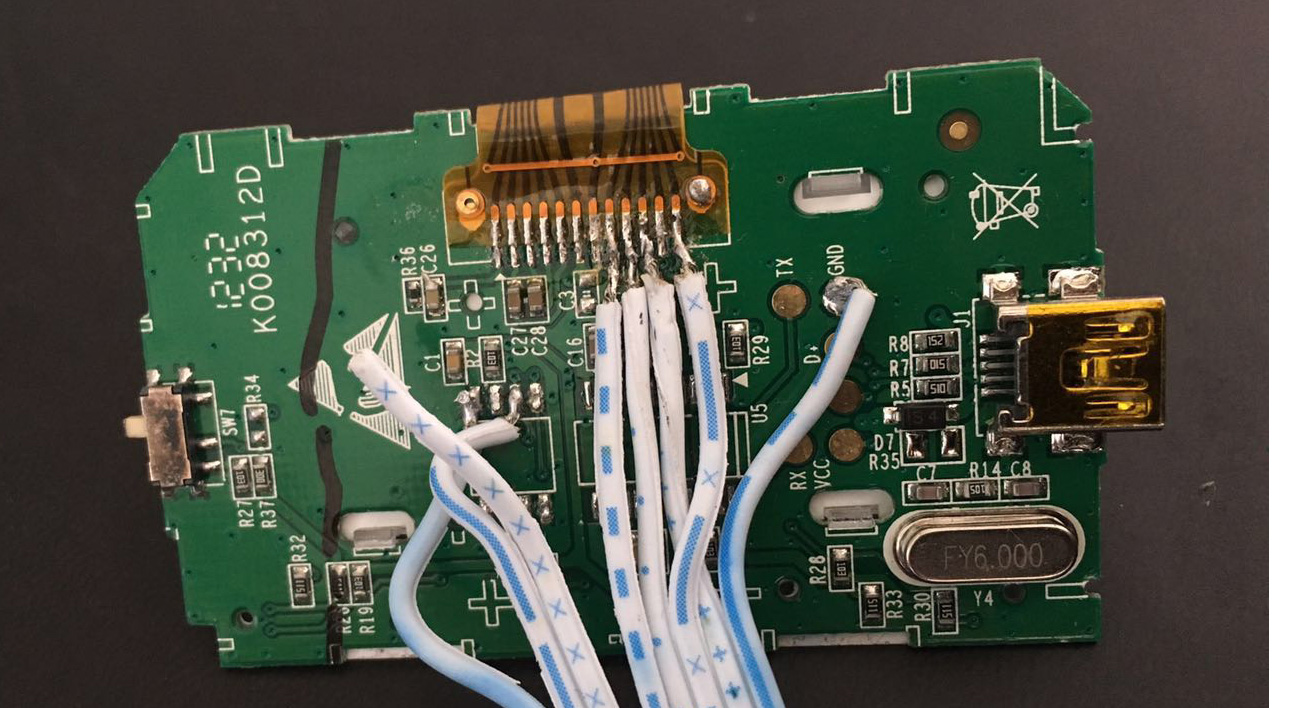

背部接線

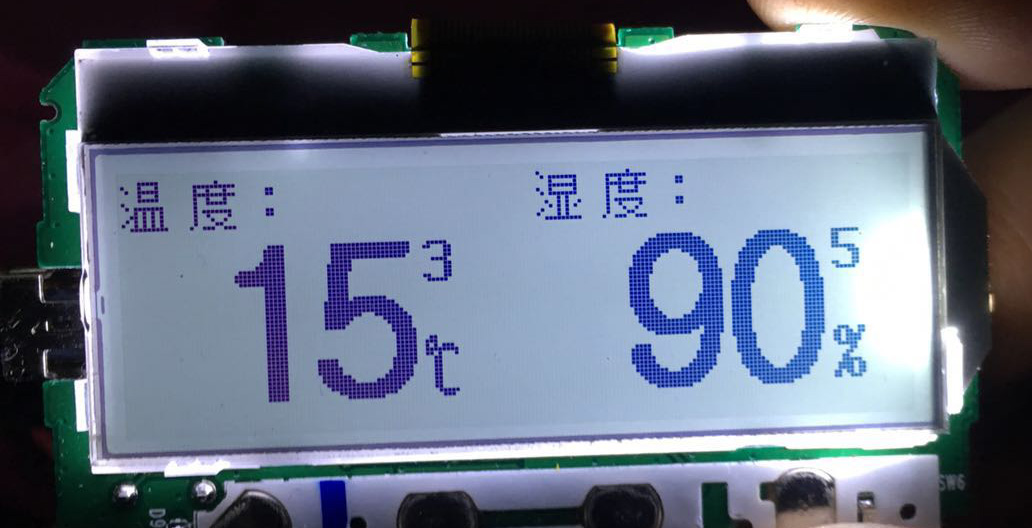

下雨后的車內數據

假想主界面1：


液晶驅動UC1604c
lcd引腳線序
1 升壓輸出
2 電容1
3 電容2
4 電容2
5 電容1
6 vcc
7 gnd
8 cs片選
9 cd(rs)寄存器選擇
10 rst復位
11 sck
12 sda
不同批次的液晶屏，引腳排列可能不同。前五個引腳就不說了，看電路板很容易看出來，vcc和gnd用萬用表量一下就行了，與那個8引腳芯片的5、6腳相連的肯定是sck和sda，剩下3個引腳的就算順序全部打亂，排列組合只用6種，全都試一遍，絕對能得出結論。

單片機源程序如下:
  1. #include "si7021.h"
  2. #include <intrins.h>
  3. #include <stc15.h>

  5. void delay_x_us ( void )//(1+2)*60=180指令周期 180us
  6. {
  7.         char x=60;
  8.         for ( ; x>0; x-- )
  9.                 _nop_();
  10. }
  11.
  12. //函數名稱： start_i2c
  13. void start_i2c ( void )
  14. {
  15.          SI7021_SDA_HIGH();
  16.         delay_x_us();
  17.         SI7021_SCLK_HIGH();
  18.         delay_x_us();
  19.         SI7021_SDA_LOW();
  20.         delay_x_us();
  21.         SI7021_SCLK_LOW();
  22.         delay_x_us();
  23. }
  24. //函數名稱： stop_i2c
  25. void stop_i2c ( void )
  26. {
  27.         SI7021_SDA_LOW();
  28.         delay_x_us();
  29.         SI7021_SCLK_HIGH();
  30.         delay_x_us();
  31.         SI7021_SDA_HIGH();
  32.         delay_x_us();
  33. }
  34. //函數名稱： send_1byte
  35. //函數功能： 寫一個字節到si7021芯片
  36. bit send_1byte ( unsigned char send_data )
  37. {
  38.         unsigned char bit_cnt;
  39.         bit        b_ack=0;
  40.         unsigned char i=200;
  41.
  42.         for( bit_cnt=0; bit_cnt<8; bit_cnt++ )
  43.         {
  44.              SI7021_SCLK_LOW();
  45.              if ( (send_data<<bit_cnt)&0x80 )
  46.                          SI7021_SDA_HIGH();
  47.              else SI7021_SDA_LOW();
  48.                  delay_x_us();
  49.              SI7021_SCLK_HIGH();
  50.              delay_x_us();
  51.         }

  53.         delay_x_us();
  54.         SI7021_SCLK_LOW();
  55.         SI7021_SDA_HIGH();
  56.         delay_x_us();
  57.         delay_x_us();
  58.         SI7021_SCLK_HIGH();
  59.         delay_x_us();
  60.
  61.         i = 200;
  62.         while ( i-- )
  63.         {
  64.                 delay_x_us();
  65.                 if(SI7021_SDA==0)
  66.                 {
  67.                         b_ack = 1;
  68.                         break;
  69.                 }
  70.         }

  72.         if ( i == 0 ) b_ack = 0;
  73.
  74.         SI7021_SCLK_LOW();
  75.         delay_x_us ();

  77.         return b_ack;
  78. }

  80. //函數名稱： read_1byte
  81. //函數功能： 從si7021讀取一個字節
  82. unsigned char read_1byte ( void )
  83. {
  84.         unsigned char read_value=0;
  85.         unsigned char bit_cnt;

  87.         for ( bit_cnt=0; bit_cnt<8; bit_cnt++ )
  88.         {
  89.            SI7021_SCLK_HIGH();
  90.            delay_x_us();
  91.                  read_value <<= 1;

  93.            if ( SI7021_SDA==1 )
  94.                          read_value +=1;

  96.            SI7021_SCLK_LOW();
  97.         }
  98.         return (read_value);
  99. }
  100. //函數名稱：master_i2c_ack
  101. //函數功能：MCU應答從器件
  102. void master_i2c_ack ( void )
  103. {
  104.         SI7021_SDA_LOW();
  105.         delay_x_us();
  106.         SI7021_SCLK_LOW();
  107.         delay_x_us();
  108.         SI7021_SCLK_HIGH();
  109.         delay_x_us();
  110.         SI7021_SCLK_LOW();
  111.         delay_x_us();
  112.         SI7021_SDA_HIGH();
  113.         delay_x_us();
  114. }
  115. //函數名稱：master_i2c_noack
  116. //函數功能：MCU不發送應答信號到從器件
  117. void master_i2c_noack ( void )
  118. {
  119.         SI7021_SDA_HIGH();
  120.         delay_x_us();
  121.         SI7021_SCLK_HIGH();
  122.         delay_x_us();
  123.         SI7021_SCLK_LOW();
  124. }
  125. //函數名稱：measure_si7021
  126. //函數功能：HOLD MASTER模式下讀取溫濕度
  127. int measure_si7021 ( unsigned char model)
  128. {
  129.         int i,reda;
  130.         //發起始信號
  131.         start_i2c();
  132.         if ( 0== send_1byte ( SALVE_ADDR ) )//寫slave addr
  133.         {
  134.                 return 0;
  135.         }

  137.         if ( 0 == send_1byte( model ) )//measure cmd
  138.         {
  139.                 return 0;
  140.         }
  141.         //默認濕度轉換時間為10~12ms 溫度 6~10ms
  142.         i = 600;        //600*180=108ms        非準確延時
  143.         while ( i-- )
  144.                 delay_x_us ();        //溫濕度數據轉換延時等待（延時參照手冊，此處僅為測試）

  146.         start_i2c ();                                 //重新發起始信號
  147.         if ( 0==send_1byte(SALVE_ADDR+1) ) //讀命令
  148.         {

  150.                 return 0;
  151.         }

  153.         reda= read_1byte ();//讀取溫濕度的高位字節
  154.         //mcu應答
  155.         master_i2c_ack ();
  156.         reda=reda*256+read_1byte ();//讀取溫濕度的低位字節數據,與高位進行加和；
  157.         //mcu無應答
  158.         master_i2c_noack ();
  159.
  160.         //mcu應答->read_1byte()讀取校驗值->mcu無應答

  162.         //發送停止位
  163. //        value->uint = 0x7890;
  164.         stop_i2c ();
  165.         if(model==TEMP_HOLD_MASTER)
  166.         {
  167.                 //return reda;
  168.                 reda=10*((float)(175.72*(float)reda)/65536-46.85);
  169.
  170.         }else if(model==HUMI_HOLD_MASTER)
  171.                 reda=10*((float)(125*(float)reda)/65536-6);
  172.         return reda;
  173. }
復制代碼
