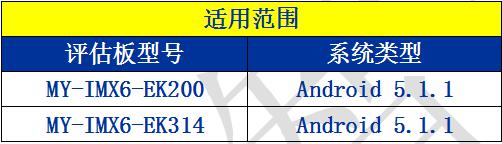

明遠智睿MY-IMX6-EK200 Android-5.1.1測試手冊 1 適用范圍 2 測試項目2.1 一．uart測試測試之前需要短接串口的收發管腳，不同的開發板短接的管腳有所不同，對應關系如下圖：
測試方法： 1）選擇要測試的串口，設置好波特率
2）點擊打開設備按鈕
3）輸入要發送的內容
4）點擊傳送數據按鈕
5）點擊關閉設備按鈕 2.2 二．Gpio測試測試方法： 1）輸入：輸入一個gpio設置為輸入管腳
2）輸出：輸入一個gpio設置為輸出管腳
3）點擊高/低電平按鈕設置電平
4）用萬用表測試輸出管腳的電平 2.3 三．Spi測試測試之前需要短接 SPI 的管腳，不同的開發板短接的管腳有所不同，對應關系如下:
測試方法： 1）點擊打開設備按鈕
2）輸入要發送的內容
3）點擊傳送數據按鈕
4）點擊關閉設備按鈕 2.4 四．i2c測試=
測試方法： 1）選擇要測試的i2c總線
2）點擊讀取i2c按鈕，讀取總線上的設備
2.5 五．can測試測試之前需要連接 CAN 的管腳，將 CAN1 的 CAN_L 和 CAN2 的 CAN_L 連接，將 CAN1 的 CAN_H 和 CAN2 的 CAN_H 連接。
測試方法： 1）點擊打開設備 2）輸入要發送的內容，長度不超過8
3）點擊傳送數據 4）點擊關閉設備 2.6 六．Usb測試查看usb跟sd卡里的內容
2.7 七．media測試測試前要自備視頻
測試方法： 1）選擇一個視頻
2）播放視頻 2.8 八．Wifi測試測試方法： 1）點擊wifi開關打開wifi,等待wifi搜索結果
2）點擊要連接的wifi
3）輸入密碼，點擊連接按鈕
|
