明遠智睿MY-SAMA5-EK200 啟動手冊
1 準備開發板套件開發板套件由開發板和開發板配件組成。
1.1 開發板組成開發板由以下器件組裝而成： MY-SAMA5-CB200（核心板）一片 MY-SAMA5-MB200（底板）一片 液晶顯示屏一塊 觸摸屏一片
1.2 開發板配件開發板配件有： 電源 USB線 串口線 標準網線
2 開發板接口概覽在啟動開發板之前我們需要認識一些接口，并將這些接口正確連接到計算機。這里我先認識MY-SAMA5-MB200的接口。

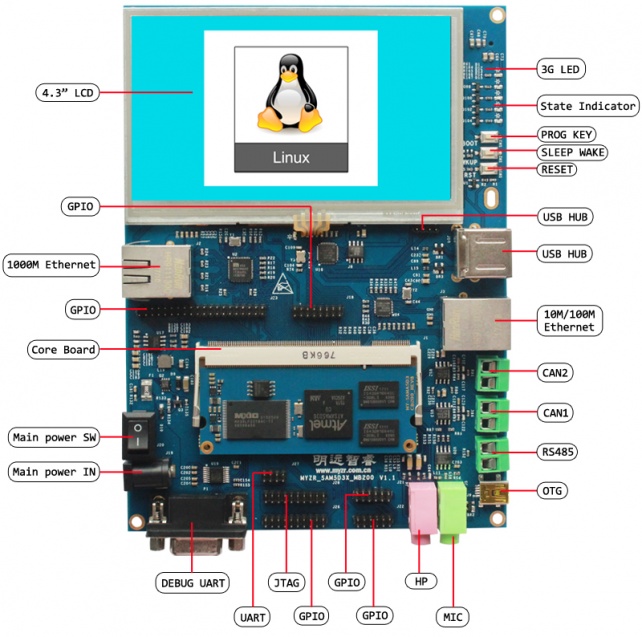

2.1 MY-SAMA5-MB200正面圖
MY-SAMA5-EK200 啟動手冊2.1.1.jpg (135.57 KB, 下載次數: 18)
下載附件
2019-4-3 17:58 上傳

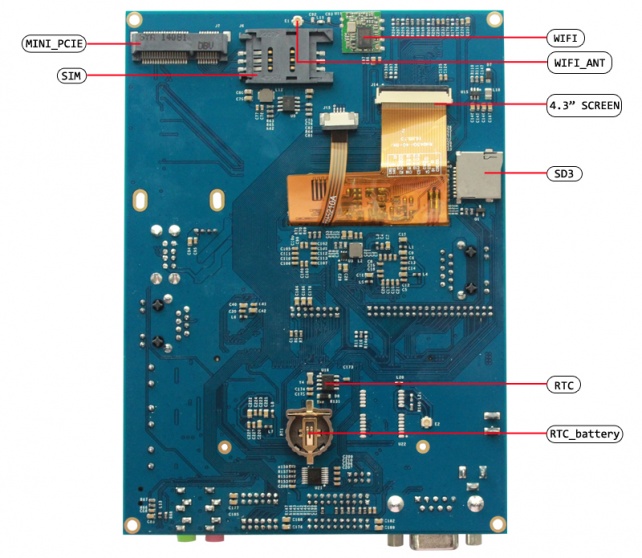

2.2 MY-SAMA5-MB200背面圖
MY-SAMA5-EK200 啟動手冊2.2.1.jpg (118.78 KB, 下載次數: 20)
下載附件
2019-4-3 17:58 上傳
3 快速啟動開發板1）跳到“開發板與計算機的連接”那一節中“關閉電源開關”，“連接電源線”操作。
2）跳到“開發板的啟動”那一節中的“為開發板上電”，從那開始繼續操作。
說明：快速啟動方式下，開發板與計算機沒有連接，但是從液晶屏上是可以看出系統啟動狀態的。
4 開發板與計算機的連接由于在很多情況下我們需要連接開發板與計算機，下面內容將描述開發板與計算機的連接方式。
4.1 關閉電源開關1)在連接開發板與計算機之前，我們需要檢查開發板電源開關狀態，并確保電源開關是斷開狀態。
2)使開發板電源開關處于斷開的方式是：將開發板電源開關（開發板正面圖的圖示11）按到斷開狀態（—：閉合，O：斷開）。
4.2 串口線的連接4.2.1 線纜連接1)將串口線一端連接到開發板的圖示13，一端連接到計算機。
2)如果計算機沒有串口，則需要自行準備USB轉串口線并連接。
3)如果沒有連接串口線，將不能通過串口方式與開發板交互。但是不影響開發板的啟動及燒錄系統。
4.2.2 串口終端工具配置1)通過Windows的設備管理器找到計算機上我們使用端口號。
2)配置串口終端工具的各參數。

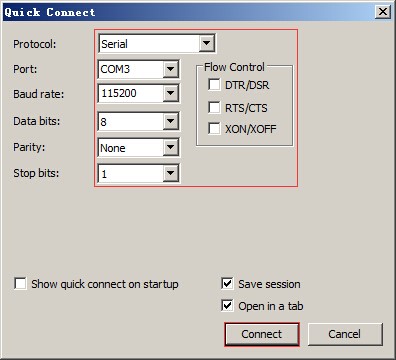

SecureCRT & USB串口3 示例配置如下：
MY-SAMA5-EK200 啟動手冊4.2.2.1.jpg (27.55 KB, 下載次數: 25)
下載附件
2019-4-3 17:58 上傳
4.3 網線的連接將網線一端插入開發板的圖示9，網線另一端插入計算機的網口。
4.4 USB下載線的連接將USB線一端連接到開發板的圖示22，另外一端插入計算機的USB接口。
4.5 連接電源線將電源線一端連接到開發板的圖示12，一端連接電源插座。
5 開發板的啟動在“開發板與計算機的連接”中按照順序進行操作后，我們的開發板與計算機的連接已經完成了。要使開發板啟動，我們需要為開發板上電。
5.1 為開發板上電將開發板電源開關（開發板正面圖的圖示11）按到閉合狀態（—：閉合，O：斷開）。
5.2 觀察啟動狀況
5.2.1 串口終端動態會看到計算機的串口終端有開發板啟動過程中輸出的啟動過程信息。示例信息如下：
5.2.2 開發板動態啟動到一定階段后，開發板上的led燈會一直閃爍。
5.2.3 顯示屏狀態如果液晶顯示屏正確連接，會看到在開發板的啟動過程中顯示屏有輸出圖像。
|
