VB6.0制作串口調試軟件代碼設計詳解

  [復制鏈接]
ID:445926 發表于 2019-3-14 20:47 | 顯示全部樓層 |閱讀模式
這是我第一次發帖子，發的不好多多擔待！這學期學校開了單片機的課程，我從小就喜歡搗鼓一些小玩意，家里的電器設備基本上都拆過，有些能裝上去，有些則裝不上去。上了大學，經濟條件寬裕了，加上網絡資源日漸豐富，更加喜歡玩電子了。沒有單片機課之前，玩的是Arduino.但是Arduino 根本學不到什么東西，里面用的函數庫文件都是別人封裝好的，直接拿來用罷了。而51單片機是從零基礎開始的，相當于造輪子，雖然也是別人研究出來的，但更接近于底層原理，學起來更加系統。由于有基礎，所以并不是太難。調試單片機時用到串口調試軟件，發現網上有好多。就想著自己能不能也寫一個軟件。然后就自學了vb.雖然這個開發環境是98年出版的。但是不得不說，微軟的東西確實很強大，兼容性沒話說。于是就開始了我的編程之路。
1.開發環境搭建
網上下載VB6.0的安裝包，建議企業版！安裝軟件應該沒啥問題，裝完打開我們的VB6.0

2.軟件界面設計

其實很簡單，直接把左邊的控件拖放到主窗體里就行了，加一些組框可以使界面更整潔

3.代碼編寫
  1. Dim fasongcishu, jieshoucishu As Integer
  2. Dim fasongzijie, jieshouzijie, jieshouzijie1, fasongzijie1 As Byte

  4. Private Sub Command5_Click()
  5. List1.Clear
  6. StatusBar1.Panels(4).Text = "接收次數："
  7. StatusBar1.Panels(3).Text = "接收字節："
  8. StatusBar1.Panels(2).Text = "發送次數："
  9. StatusBar1.Panels(1).Text = "發送字節："
  10. End Sub

  12. Private Sub Form_Load()
  13. If Option1.Value = True Then
  14. MSComm1.InputMode = comInputModeText
  15. End If
  16. If Option2.Value = True Then
  17. MSComm1.InputMode = comInputModeBinary
  18. End If
  19. GetAvailablePorts
  20. Combo1.Text = "COM1"
  21. End Sub
  22. Private Sub Command1_Click()
  23. If MSComm1.PortOpen = True Then
  24. MsgBox "串口已經打開"
  25. Else

  27. Dim bote, shuju, tingzhi, jiaoyan, Seting As String
  28. bote = Combo2.Text
  29. shuju = Combo3.Text
  30. tingzhi = Combo4.Text
  31. jiaoyan = Combo5.Text
  32. Seting = bote & "," & jiaoyan & "," & shuju & "," & tingzhi
  33. MSComm1.CommPort = Split(Combo1.Text, "COM")(1)
  34. MSComm1.Settings = Seting
  35. MSComm1.OutBufferCount = 0
  36. MSComm1.InBufferCount = 0

  38. MSComm1.InputMode = 0
  39. MSComm1.InputLen = 0

  41. MSComm1.PortOpen = True
  42. Label6.Caption = "串口已經連接"
  43. Shape1.BackColor = RGB(0, 200, 0)
  44. End If
  45. End Sub

  47. Private Sub Command2_Click()
  48. If MSComm1.PortOpen = False Then
  49. MsgBox "串口尚未打開"
  50. Else
  51. MSComm1.PortOpen = False
  52. Label6.Caption = "串口已經斷開"
  53. Shape1.BackColor = RGB(200, 0, 0)
  54. End If
  55. End Sub

  57. Private Sub Command3_Click()
  58. If MSComm1.PortOpen = True Then
  59. MsgBox "串口已經打開,請斷開連接再刷新"
  60. Else
  61. GetAvailablePorts
  62. Combo1.Text = "COM1"
  63. End If
  64. End Sub



  68. Private Sub Command4_Click()
  69. If MSComm1.PortOpen = False Then
  70. MsgBox "串口尚未連接"
  71. Else

  73.   If Option1.Value = True Then
  74.   MSComm1.InputMode = comInputModeText
  75.   End If
  76.   If Option2.Value = True Then
  77.   MSComm1.InputMode = comInputModeBinary
  78.   End If
  79. Me.MSComm1.Output = Text1.Text
  80. List1.AddItem ("來自計算機：" & Text1.Text)
  81. fasongzijie1 = LenB(StrConv(Text1.Text, vbFromUnicode))
  82. fasongzijie = fasongzijie + fasongzijie1
  83. StatusBar1.Panels(1).Text = "發送字節：" & fasongzijie
  84. fasongcishu = fasongcishu + 1
  85. StatusBar1.Panels(2).Text = "發送次數：" & fasongcishu
  86. Text1.Text = ""
  87. StatusBar1.Panels(5).Text = "發送成功！"
  88. End If
  89. MSComm1.OutBufferCount = 0
  90. MSComm1.InBufferCount = 0
  91. MSComm1.InputMode = 1
  92. MSComm1.InputLen = 0
  93. End Sub

  95. Private Sub GetAvailablePorts()
  96.     Dim i As Integer
  97.     Dim blnNoPort As Boolean
  98.     With Combo1
  99.         .Clear
  100.         '嘗試打開COM1到COM16
  101.         For i = 1 To 16
  102.             MSComm1.CommPort = i
  103.             '打開錯誤陷阱
  104.             On Error Resume Next
  105.             MSComm1.PortOpen = True
  106.             '如果串口被成功打開，則這個串口存在
  107.             If Err.Number = 0 Then
  108.                 .AddItem "COM" & i
  109.                 .ItemData(.NewIndex) = i
  110.             End If
  111.             Err.Clear
  112.             ' 關閉已打開的串口
  113.             If MSComm1.PortOpen Then MSComm1.PortOpen = False
  114.             ' 關閉錯誤陷阱
  115.             On Error GoTo 0
  116.         Next
  117.         blnNoPort = .ListCount = 0
  118.     End With
  119.     If blnNoPort Then
  120.         MsgBox "計算機上沒有串行通信接口"
  121.     End If
  122. End Sub

  124.


  127. Private Sub MSComm1_OnComm()

  129. Dim CommData As String
  130. Dim BytReceived() As Byte
  131.      Dim strBuff As String
  132.      Dim i As Integer
  133.      Select Case MSComm1.CommEvent    '事件發生
  134.         Case 2
  135.              Cls
  136.              MSComm1.InputLen = 0     '讀入緩沖區全部?jī)?nèi)容
  137.             strBuff = MSComm1.Input '讀入到緩沖區
  138. If strBuff = "" Then
  139.             Else
  140.          If MSComm1.InputMode = comInputModeBinary Then
  141.              BytReceived() = strBuff '如果是二進制接收模式則進行數據處理，否則直接顯示字符串
  142.             For i = 0 To UBound(BytReceived)
  143.                  If Len(Hex(BytReceived(i))) = 1 Then
  144.                      strData = strData & "0" & Hex(BytReceived(i)) & " " '如果只有一個字符，則前補0，如F顯示0F，最后補空格
  145.                 Else                                                    '方便顯示觀察如： 00 0F FE
  146.                     strData = strData & Hex(BytReceived(i)) & " "
  147.                  End If
  148.             Next
  149.              CommData = strData
  150.              strData = ""
  151.          Else
  152.              CommData = strBuff
  153.          End If
  154.

  156. List1.AddItem ("來自單片機：" & CommData)
  157. jieshoucishu = jieshoucishu + 1
  158. StatusBar1.Panels(4).Text = "接收次數：" & jieshoucishu
  159. jieshouzijie1 = LenB(StrConv(CommData, vbFromUnicode))
  160. jieshouzijie = jieshouzijie + jieshouzijie1
  161. StatusBar1.Panels(3).Text = "接收字節：" & jieshouzijie
  162. End If
  163. End Select
  164. End Sub
復制代碼

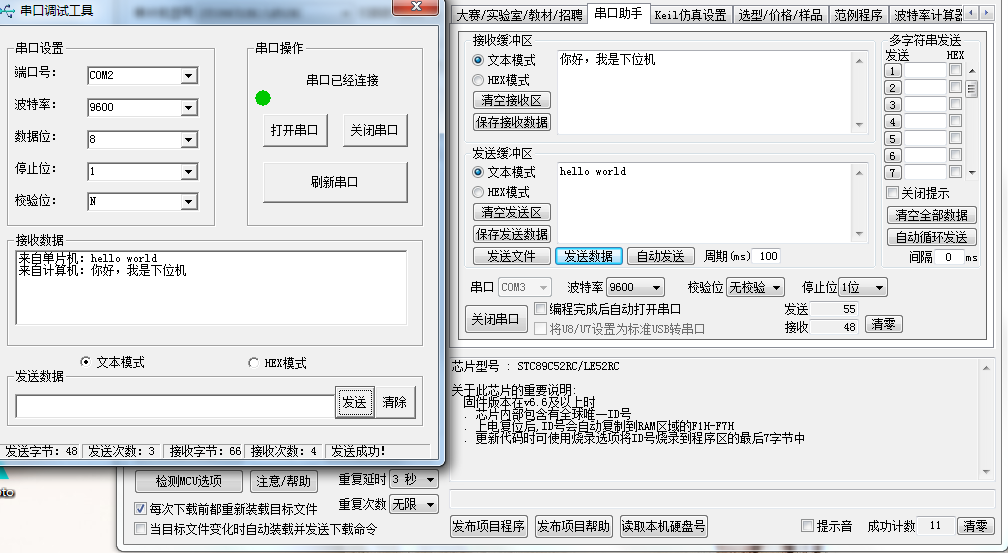

4.和另外一個串口調試軟件進行連接通訊

窗體小一點的是我的軟件，后面的是某國產軟件。對了，在同一臺電腦上調試時需要虛擬串口軟件
COM2和COM3就是虛擬串口生成的端口。
分別對應我們軟件里的串口COM2和COM3

差不多就是這些了，單片機里設置好了串口通訊的參數，連接電腦，用我的軟件就可以調試了。最簡單的可以控制LED 的亮滅。上位機軟件就是這樣開發出來的，怎么樣，你Get到了嗎？

評分

參與人數 1黑幣 +100 收起 理由
admin + 100 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:190832 發表于 2019-3-14 22:33 | 顯示全部樓層
建議試試C#的winform
回復

使用道具 舉報

ID:445926 發表于 2019-3-14 22:56 | 顯示全部樓層

VB.NET我也會和C#.NET 差不多。不過我不喜歡C#的對括號{}
回復

使用道具 舉報

ID:193628 發表于 2019-3-16 16:48 | 顯示全部樓層
玩的不錯啊，好~~~~~~~~~~
回復

使用道具 舉報

ID:333807 發表于 2019-4-5 17:30 | 顯示全部樓層
好厲害啊
回復

使用道具 舉報

ID:240545 發表于 2019-4-5 23:14 | 顯示全部樓層
mark，贊一個！
回復

使用道具 舉報

ID:476871 發表于 2019-4-6 11:09 | 顯示全部樓層
很好，樓主贊一個
回復

使用道具 舉報

ID:633458 發表于 2019-10-31 19:32 | 顯示全部樓層
大佬幫幫我QAQ，我這邊直接接收是正常的，但是只要往外發送數據之后，再接收到的就全是16進制了QAQ
回復

使用道具 舉報

ID:637553 發表于 2019-11-7 16:47 | 顯示全部樓層
幸福假小子 發表于 2019-3-14 22:56
VB.NET我也會和C#.NET 差不多。不過我不喜歡C#的對括號{}

Private Sub Form_Load()
MSComm1.CommPort = 4 '設定 Com1 用來進行串口通訊
MSComm1.PortOpen = True
MSComm1.Settings = "9600,n,8,1"  '9600 波特率,無校驗,8 位數據位,1 位停止位


MSComm1.Output = Text1.Text '將 Text1 中的字符串寫入傳輸寄存器
'Text2.Text = MSComm1.Input
End Sub

Private Sub Form_Unload(Cancel As Integer)
MSComm1.PortOpen = flse
End Sub

Private Sub Timer1_Timer()

Dim buffer As String '定義 buffer 為字符串
buffer = MSComm1.Input '將接收寄存器中的字符賦值給 buffer
List1.AddItem buffer '將 buffer 的值加入到列表框中顯示出來
End Sub
回復

使用道具 舉報

ID:637553 發表于 2019-11-7 16:47 | 顯示全部樓層
幸福假小子 發表于 2019-3-14 22:56
VB.NET我也會和C#.NET 差不多。不過我不喜歡C#的對括號{}

CY:
求指點一下，VB做一個通訊，讀多功能儀表數據

CY:
讀不出來，

CY:
問題出在哪里

CY:
串口2.3腳短接，文本框能顯示出發送的指令碼。
回復

使用道具 舉報

ID:609560 發表于 2019-11-8 09:37 | 顯示全部樓層
CYY8530 發表于 2019-11-7 16:47
CY:
求指點一下，VB做一個通訊，讀多功能儀表數據

先用下位機返回?cái)?shù)據接收結果，確保數據被正確接收。然後再檢查下位機接收數據處理方法及返回?cái)?shù)據
回復

使用道具 舉報

ID:298008 發表于 2020-3-29 11:18 | 顯示全部樓層
謝謝樓主分享！！！
回復

使用道具 舉報

ID:323651 發表于 2020-10-21 21:34 | 顯示全部樓層
謝謝分享，做些簡單應用，不錯的
回復

使用道具 舉報

ID:848824 發表于 2021-2-17 13:21 | 顯示全部樓層
怎么控制小燈亮滅
回復

使用道具 舉報

ID:1016815 發表于 2022-4-8 18:16 | 顯示全部樓層
朋友能發源文件不，比較菜，困難多，謝謝!
回復

使用道具 舉報

ID:1010435 發表于 2022-4-9 22:39 | 顯示全部樓層
我只會用VB做計算器
回復

使用道具 舉報

ID:1011216 發表于 2022-4-10 09:52 來自手機 | 顯示全部樓層
串口簡單收發不難，難再于多次收發還能穩定實現功能
回復

使用道具 舉報
