明遠智睿MY-IMX6-EK200 Linux-4.1.15 測試手冊 v2.0
1 第一部分 測試說明
1.1 測試環境【開發板型號】：MY-IMX6-EK200-6Q-1G
【內核版本】：Linux-4.1.15
【文件系統】：L4115-fsl-image-qt5-myimx6a9.tar.bz2
【工具版本】：MfgTool-MYIMX6A9-L4.1.15-Patch.svn297.rar
說明：為保證測試無誤，建議使用的燒錄工具版本應不低于svn297

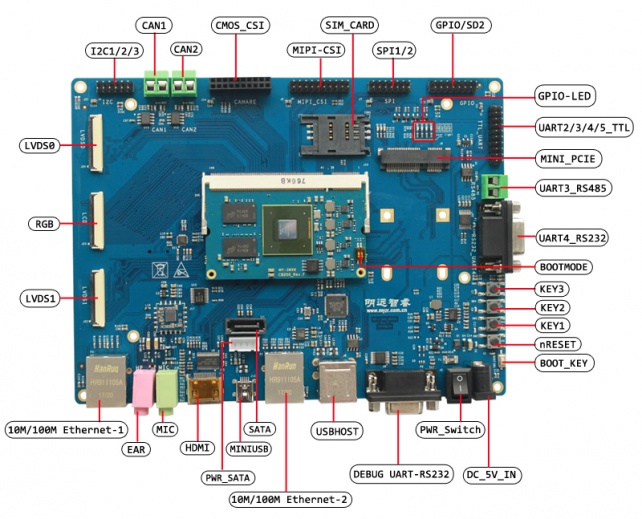

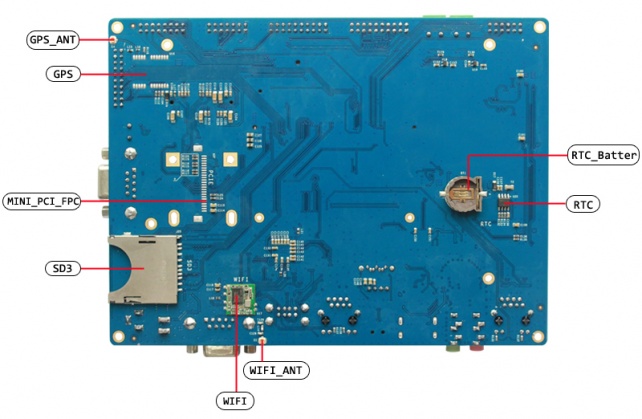

1.2 接口標識圖
MY-IMX6-EK200 Linux-4.1.15 測試手冊 v2.0.jpg (133.54 KB, 下載次數: 23)
下載附件
2019-3-14 11:36 上傳
MY-IMX6-EK200 Linux-4.1.15 測試手冊 v2.0-02.jpg (82.19 KB, 下載次數: 22)
下載附件
2019-3-14 11:36 上傳
2 第二部分 接口測試
2.1 網口一測試 【測試說明】：采用開發板向PC發送ICMP報文的方式進行測試
【接口標識】：10M/100M Ethernet-1
【系統接口】：eth0
測試操作
配置電腦有線網卡IP為 192.168.137.99。
把開發板的這個網口用網線跟電腦網口連接起來。
配置開發板網口： =====> 輸入指令: ifconfig eth1 down ifconfig eth0 192.168.137.81 測試網口： =====> 輸入指令: ping 192.168.137.99 -c 2 -w 4
=====> 輸出信息： PING 192.168.137.99 (192.168.137.99) 56(84) bytes of data. 64 bytes from 192.168.137.99: icmp_seq=1 ttl=128 time=0.570 ms 64 bytes from 192.168.137.99: icmp_seq=2 ttl=128 time=0.365 ms
--- 192.168.137.99 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 999ms rtt min/avg/max/mdev = 0.365/0.467/0.570/0.104 ms
測試結果
“0% packet loss”表示測試通過。
2.2 網口二測試 【測試說明】：采用開發板向PC發送ICMP報文的方式進行測試
【接口標識】：10M/100M Ethernet-2
【系統接口】：eth1
測試操作
配置電腦有線網卡IP為 192.168.137.99。
把開發板的這個網口用網線跟電腦網口連接起來。
配置開發板網口： =====> 輸入指令: ifconfig eth0 down ifconfig eth1 192.168.137.82 測試網口： =====> 輸入指令: ping 192.168.137.99 -c 2 -w 4
=====> 輸出信息： PING 192.168.137.99 (192.168.137.99) 56(84) bytes of data. 64 bytes from 192.168.137.99: icmp_seq=1 ttl=128 time=1.38 ms 64 bytes from 192.168.137.99: icmp_seq=2 ttl=128 time=0.627 ms
--- 192.168.137.99 ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 1001ms rtt min/avg/max/mdev = 0.627/1.003/1.380/0.377 ms 測試結果
“0% packet loss”表示測試通過。
2.3 USB接口測試 【測試說明】：采用插拔USB存儲設備（U盤）的方式進行測試
【接口標識】：USB HOST
【系統接口】：/sys/bus/usb/
測試方法
將USB設備插入底板USB接口，系統會輸出類似如下信息: usb 1-1.2: new high-speed USB device number 5 using ci_hdrc usb-storage 1-1.2:1.0: USB Mass Storage device detected scsi host1: usb-storage 1-1.2:1.0 scsi 1:0:0:0: Direct-Access Mass Storage Device 1.00 PQ: 0 ANSI: 0 CCS sd 1:0:0:0: Attached scsi generic sg0 type 0 sd 1:0:0:0: [sda] 60776448 512-byte logical blocks: (31.1 GB/28.9 GiB) sd 1:0:0:0: [sda] Write Protect is off sd 1:0:0:0: [sda] No Caching mode page found sd 1:0:0:0: [sda] Assuming drive cache: write through sda: sda1 sd 1:0:0:0: [sda] Attached SCSI removable disk 將USB設備從底板拔出，系統會輸出類似如下信息： usb 1-1.2: USB disconnect, device number 5 測試結果
USB存儲設備插拔時系統輸出如上類似信息即表示正常。
2.4 SD接口測試 【測試說明】：采用插入并識別TF卡的方式進行測試
【接口標識】：SD3
【系統接口】：/sys/bus/mmc/
測試方法
把SD卡插入到這個接口： =====> 輸出信息： mmc2: new high speed SDHC card at address 1234 mmcblk2: mmc2:1234 SA32G 28.9 GiB mmcblk2: p1 彈出SD卡： =====> 輸出信息： mmc2: card 1234 removed 測試結果
SD存儲設備插拔時系統輸出如上類似信息即表示正常。
2.5 標準GPIO測試 【測試說明】：控制GPIO的輸出電平
【接口標識】：GPIO/SD2
【系統接口】：/sys/class/gpio/
MY-IMX6-EK200可用的IO J4:3(15), J4:5(14), J4:7(10), J4:9(13), J4:11(12), J4:13(11) J4:4(LED), J4:6(LED), J4:8(20), J4:10(LED), J4:12(LED), J4:14(NC) GPIO輸出低電平測試
配置J4:8為輸出低電平的操作方法： =====> 輸入指令: OUT_IO_OUT_NUM=20 echo ${OUT_IO_OUT_NUM} > /sys/class/gpio/export echo "out" > /sys/class/gpio/gpio${OUT_IO_OUT_NUM}/direction echo 0 > /sys/class/gpio/gpio${OUT_IO_OUT_NUM}/value 用萬用表測試管腳J4:8，電壓為0V，則表示OK
GPIO輸出高電平測試
配置J4:7為輸出高電平的操作方法： =====> 輸入指令: OUT_IO_OUT_NUM=10 echo ${OUT_IO_OUT_NUM} > /sys/class/gpio/export echo "out" > /sys/class/gpio/gpio${OUT_IO_OUT_NUM}/direction echo 1 > /sys/class/gpio/gpio${OUT_IO_OUT_NUM}/value 用萬用表測試管腳J4:7，電壓為3.3V，則表示OK
其它
控制 GPIO 輸出低電平的指令： =====> 輸入指令: echo 0 > /sys/class/gpio/gpio${OUT_IO_OUT_NUM}/value 控制 GPIO 輸出高電平的指令： =====> 輸入指令: echo 1 > /sys/class/gpio/gpio${OUT_IO_OUT_NUM}/value
2.6 GPIO-LED測試（leds-heartbeat） 【測試說明】：觀察 leds-heartbeat 的 LED
【接口標識】：GPIO-LED
【系統接口】：/sys/class/leds/leds-heartbeat/
測試操作
無需任何操作
測試結果
系統啟動后可以看到 D7 在有規律的閃爍，即表示應該功能正常。
2.7 GPIO-LED測試（leds-mmc3） 【測試說明】：往 eMMC 寫數據，同時觀察 leds-mmc3 的 LED
【接口標識】：GPIO-LED
【系統接口】：/sys/class/leds/leds-mmc3/
測試操作 =====> 輸入指令: dd if=/dev/zero of=/home/root/test bs=1024k count=128 測試結果
可以看到往eMMC寫數據時，D8亮了。
2.8 GPIO-LED測試（leds-timer） 【測試說明】：觀察 leds-timer 的 LED
【測試說明】：控制 leds-timer（LED）的亮滅時間
【接口標識】：GPIO-LED
【系統接口】：/sys/class/leds/leds-timer/
測試操作
更改 led-timer (D9) 滅的時間 =====> 輸入指令: echo 1000 > /sys/class/leds/leds-timer/delay_off 更改 led-timer (D9) 亮的時間 =====> 輸入指令: echo 2000 > /sys/class/leds/leds-timer/delay_on 測試結果
執行指令后，觀察發現對應LED的亮滅的時間比例基本是2:1。
2.9 GPIO-LED測試（leds-gpio） 【測試說明】：控制 ledss-gpio（LED）的亮滅時間
【接口標識】：LED
【系統接口】：/sys/class/leds/leds-gpio/
測試操作
使 D10 滅： =====> 輸入指令: echo 0 > /sys/class/leds/leds-gpio/brightness 使 D10 亮： =====> 輸入指令: echo 1 > /sys/class/leds/leds-gpio/brightness 測試結果
執行指令后，發現對應LED的狀態隨指令的功能進行改變。
【下章節為明遠智睿MY-IMX6-EK200 Linux-4.1.15測試手冊v2.0（2）】
|
