浩辰CAD母線槽是以浩辰CAD2018為平臺，一款繪制母線槽走向排布的專業軟件。
繪制操作前需將系統二維操作環境切換為三維狀態，點擊初始化，坐標顯示由二維到三維。
下載附件
2019-3-5 15:27 上傳

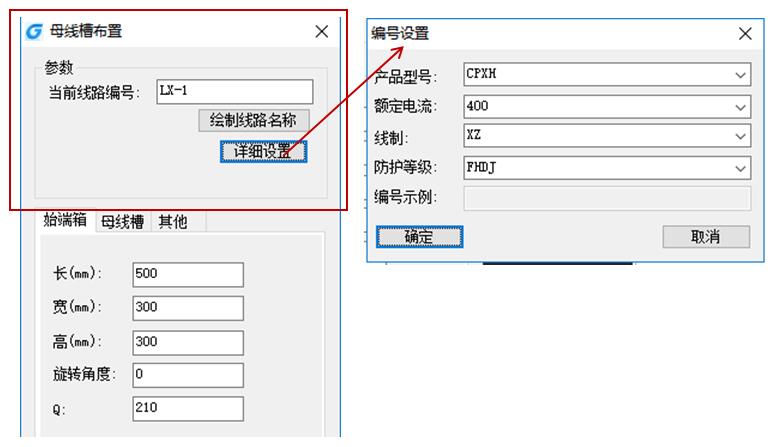

為后期統一管理，出物料單等，繪制前可對線路進行編號，選擇“詳細設置”可對產品型號、電流、防護等級等詳細設置；以上設置針對整條線路。
下載附件
2019-3-5 15:27 上傳
一般線路以始端箱開始，軟件可對始端箱長寬高、角度等基本信息進行設置。
可以設置母線槽、彎頭、三通等各項設計過程中遇到的需求；開口位置選擇，參數編輯，輸入尺寸就行，修改方便，直接更改參數，開口大小、位置自動調整。
下載附件
2019-3-5 15:27 上傳
隨時可以實現自動尺寸標注，快速便捷；影響繪制，可取消顯示，自由隨需選擇。
插接箱作為母線槽設計中必不可少的元件，軟件中對插接箱專門提供了設置界面，包括尺寸、電流、型號、防護等級等；為后期材料統計提供便捷。
下載附件
2019-3-5 15:27 上傳

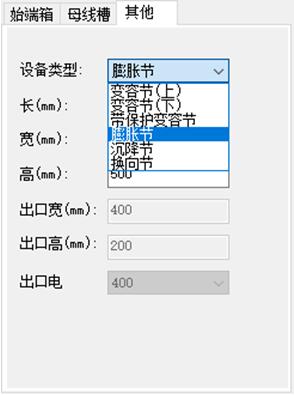

在“其他”中還可以選擇如膨脹節、變容節等相關設備，并且設備類型還在不斷的增加。特殊需求還可定制。
下節和大家聊一下浩辰CAD母線槽編輯。
|
