單片機貪吃蛇小游戲制作原理圖+程序+元件清單

ID:387592 · 發表于 2019-2-3 21:27

內含完整程序和元件清單等資料

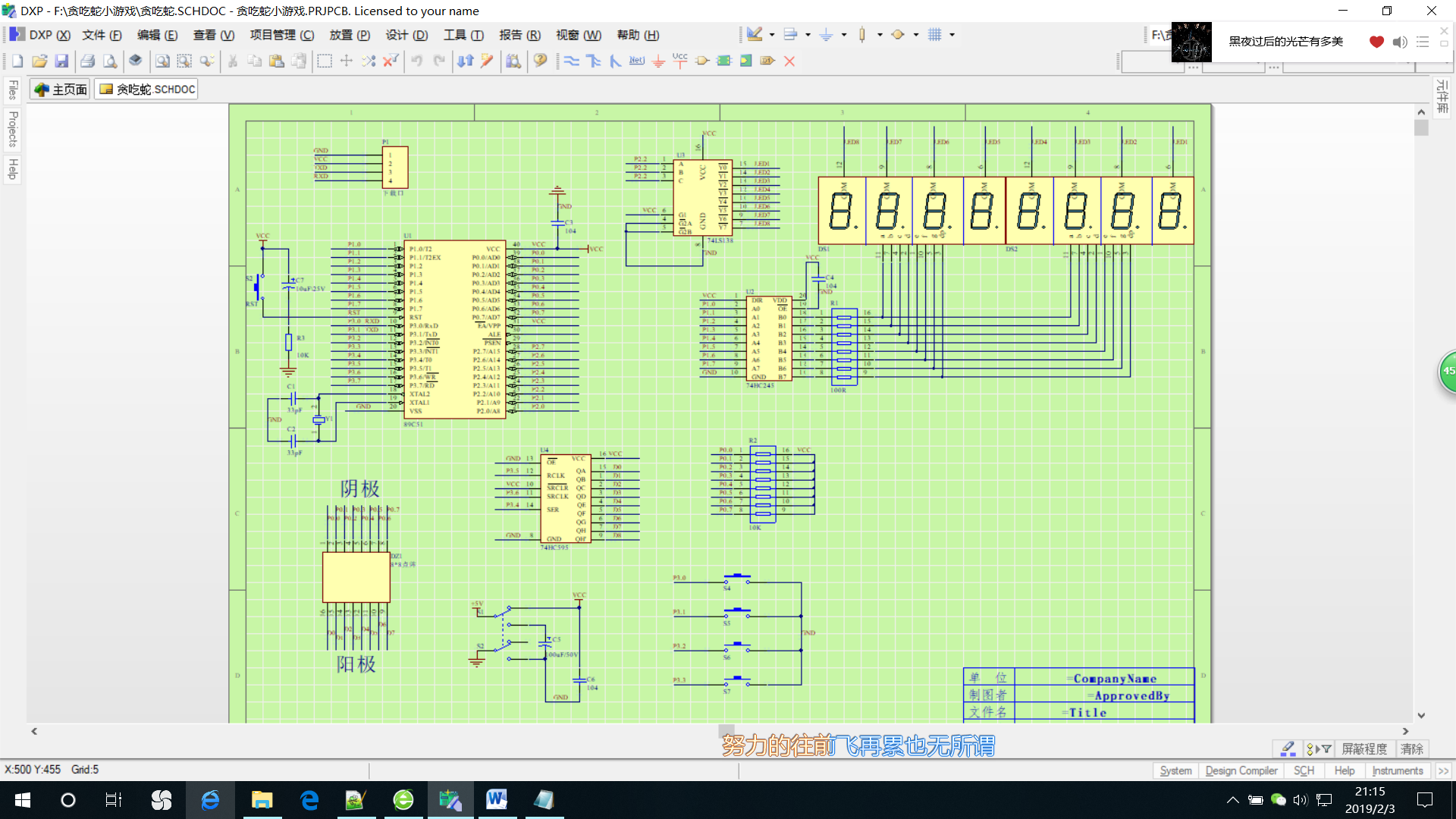

Altium Designer畫的電路原理圖如下：(51hei附件中可下載工程文件)

貪吃蛇元件清單
序號元件數量備注
1 STC89C52 1
2 IC座 4 40腳1個，16腳2個，20腳1個
3 按鍵 5
4 自鎖開關 1
5 晶振 1 12MHz
6 瓷片電容 5 33pF 2個，104電容3個
7 電解電容 2 10uF/25V需 1個，100uF/50V需1個
8 排阻 1 10K-9P（可用單個電阻代替，需8個）
9 電阻 9 100歐8個，10K需1個
10 八位數碼管 1 （可用四位，需2個）
11 74HC245 1
12 74HC595 1
13 74LS138譯碼器 1
14 8*8點陣 1
15 萬能板 1 18*30CM
16 排針 4P
17 CH340下載器 1 USB接口

單片機源程序如下:

/**************************************************************************************
* 貪吃蛇參考程序 *
實現現象：下載程序后數碼管無顯示，按下獨立按鍵實現對應的功能
K1 ：向上
K2 ：向下
K3 ：向左
K4 : 向右
注：初始點陣顯示貪吃蛇（三個連續的點表示）在左上角向右移動，按下按鍵K1控制貪吃蛇向上移動；
按下K2控制貪吃蛇向下移動；按下K3控制貪吃蛇向左移動；按下K4控制貪吃蛇向右移動。吃到食物后
等待2s會再次出現食物；食物出現后8S內必須吃到食物，否則游戲結束，同時數碼管顯示得分。食物
出現后2s內吃到食物得6分、4s秒內吃到食物得4分、6s內吃到食物得2分、8s內吃到食物得1分。每吃
到一個食物貪吃蛇的速度會加快一次，加到一定的程度并且分數小于100時會恢復初始速度、分數大于
等與100小于200時速度恢復為初始速度的5/3倍、分數大于400時速度幾乎不恢復！
部分端口未更改，端口配置需與實際電路相對應
本程序僅供參考，未經作者允許不可用于商業用途！
所使用開發板為普中科技單片機CH6800-ES V2.0開發板
作者：魏賽東
*
***************************************************************************************/
#include <reg52.h>
#include <intrins.h>
#define io0 P0
#define io2 P1
typedef unsigned int u1;
typedef unsigned char u2;
sbit ser=P2^4; //輸入端
sbit rclk=P2^5; //保存所有輸出數據
sbit srclk=P2^6; //移位
sbit k1=P3^1;
sbit k2=P3^0;
sbit k3=P3^2;
sbit k4=P3^3;
sbit LSC=P3^4;
sbit LSB=P3^5;
sbit LSA=P3^6;
int k[3]={0,0,0},l[3]={0,1,2},m[2]={0,0},n[2]={1,2},j1=0;
u1 code smg[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
u2 act=4,a=0,time1=50;
u1 a1,a2,scor=0;
static u1 s30;
static u1 ms2000;
u2 code liexuan[8]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; //用code不能重新賦值
u2 heng[8][8]= {
{0,0,0,0,0,0,0,0},
{0,0,0,0,0,0,0,0},
{0,0,0,0,0,0,0,0},
{0,0,0,0,0,0,0,0},
{0,0,0,0,0,0,0,0},
{0,0,0,0,0,0,0,0},
{0,0,0,0,0,0,0,0},
{0,0,0,0,0,0,0,0}
};
void delay(u1 i)
{
while(i--);
}
void Timer0Init()
{
TMOD|=0X01;//選擇為定時器0模式，工作方式1，僅用TR0打開啟動。
TH0=0Xe0; //給定時器賦初值，定時8ms
TL0=0Xc0;
ET0=0;//關閉定時器0中斷允許
EA=1;//打開總中斷
TR0=1;//打開定時器
}
void Timer1Init()
{
TMOD|=0X10;//選擇為定時器1模式，工作方式1，僅用TR1打開啟動。
TH1=0XFC; //給定時器賦初值，定時1ms
TL1=0X18;
ET1=1;//打開定時器1中斷允許
EA=1;//打開總中斷
TR1=1;//打開定時器
}
void ank1() //橫選
{
static u2 ank1_flag;
if(k1)
ank1_flag = 1;
if(!k1 && ank1_flag)
{
delay(1000);
if(!k1)
{
act=1;
ank1_flag = 0;
}
}
}
void ank2() //列選
{
static u2 ank2_flag;
if(k2)
ank2_flag = 1;
if(!k2 && ank2_flag)
{
delay(1000);
if(!k2)
{
act=2;
ank2_flag = 0;
}
}
}
void ank3()
{
static u2 ank3_flag;
if(k3)
ank3_flag = 1;
if(!k3 && ank3_flag)
{
delay(1000);
if(!k3)
{
act=3;
ank3_flag = 0;
}
}
}
void ank4() //點陣亮滅
{
static u2 ank4_flag;
if(k4)
ank4_flag = 1;
if(!k4 && ank4_flag)
{
delay(1000);
if(!k4)
{
act=4;
ank4_flag = 0;
}
}
}
void fanzhuan()
{
heng[l[0]][k[0]]=~heng[l[0]][k[0]];
heng[l[1]][k[1]]=~heng[l[1]][k[1]];
heng[l[2]][k[2]]=~heng[l[2]][k[2]];
}
void yidong(u2 x)
{
switch(x)
{
case 1: k[2]--;
if(k[2]==-1)
k[2]=7;break;
case 2: k[2]++;
if(k[2]==8)
k[2]=0;break;
case 3: l[2]--;
if(l[2]==-1)
l[2]=7;break;
case 4: l[2]++;
if(l[2]==8)
l[2]=0;break;
}
}
void dianzhen()
{
u2 i,j,time;
fanzhuan();
for(time=0;time<time1;time++)
{
ank1();ank2();ank3();ank4();
for(i=0;i<8;i++)
{
srclk=0;
rclk=0;
for(j=0;j<8;j++)
{
ser=heng[i][j];
srclk=1;
delay(2);
srclk=0;
}
rclk=1;
delay(2);
rclk=0;
io0=liexuan[i];
delay(100);
io0=0xff;
}
}
fanzhuan();
yidong(act);
k[1]=m[1];l[1]=n[1];
k[0]=m[0];l[0]=n[0];
m[1]=k[2];n[1]=l[2];
m[0]=k[1];n[0]=l[1];
if(k[2]==a1&&l[2]==a2&&j1)
{
ET0=0;
heng[a2][a1]=~heng[a2][a1];
ET1=1;
if(s30<250)
scor+=6;
else if(s30<500)
scor+=4;
else if(s30<750)
scor+=2;
else
scor++;
s30=0;
TH0=0xe0;
TL0=0xc0;
if(time1>2)
time1-=5;
if(time1<5&&scor<100)
time1=50;
else if(time1<5&&scor<200)
time1=30;
else if(time1<5&&scor>400)
time1=2;
j1=0;
}
}
void main()
{
Timer1Init();
Timer0Init();
while(1)
{
dianzhen();
}
}
void Timer1() interrupt 3
{
TH1=0XFC; //給定時器賦初值，定時1ms
TL1=0X18;
ms2000++;
a+=(l[2]+k[1]);
if((a%10)>7)
a+=2;
if((a/10%10)>7)
a+=20;
if(a>2000)
{
a=l[1]+k[2];
if(a%10>7)
a-=2;
}
if(ms2000==2000)
{
ms2000=0;
a1=a%10;
a2=a/10%10;
if(a1==k[0]||a1==k[1]||a1==k[2])
if(k[2]<5)
a1+=2;
else
a1-=2;
if(a2==l[0]||a2==l[1]||a2==l[2])
if(l[2]<5)
a2+=2;
else
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

貪吃蛇小游戲.zip (51.52 KB, 下載次數: 66)

ID:491110 · 發表于 2019-3-14 22:17

非常謝謝樓主分享

ID:511814 · 發表于 2019-4-14 13:54

學到了

ID:479749 · 發表于 2019-4-22 19:56

樓主能不能分享一下實物圖呀

ID:481163 · 發表于 2019-5-29 10:06

在普中開發板上試了之后為什么不行呢

ID:481163 · 發表于 2019-6-11 22:14

普中的這個開發板實現不了啊

ID:525687 · 發表于 2019-12-10 12:30

這個有問題大家都不要下載我下載了原理圖都有問題

ID:665725 · 發表于 2019-12-16 23:04

非常感謝樓主分享
