單片機新手疑惑，我的蜂鳴器怎么不響啊?

ID:399129 · 發表于 2019-2-2 12:07

放假焊了一個倒計時器。設想，倒計時時間結束后蜂鳴器鳴響。但是實際上蜂鳴器壓根沒動靜。但是單獨使用時蜂鳴器聲音很大。困惑了一天了。
使用的STC11F02E和74HC595搭建的。數碼管是0.36共陰，晶振使用12MHz的，電容是22PF的，蜂鳴器是5V無源的。

電路原理圖如下：

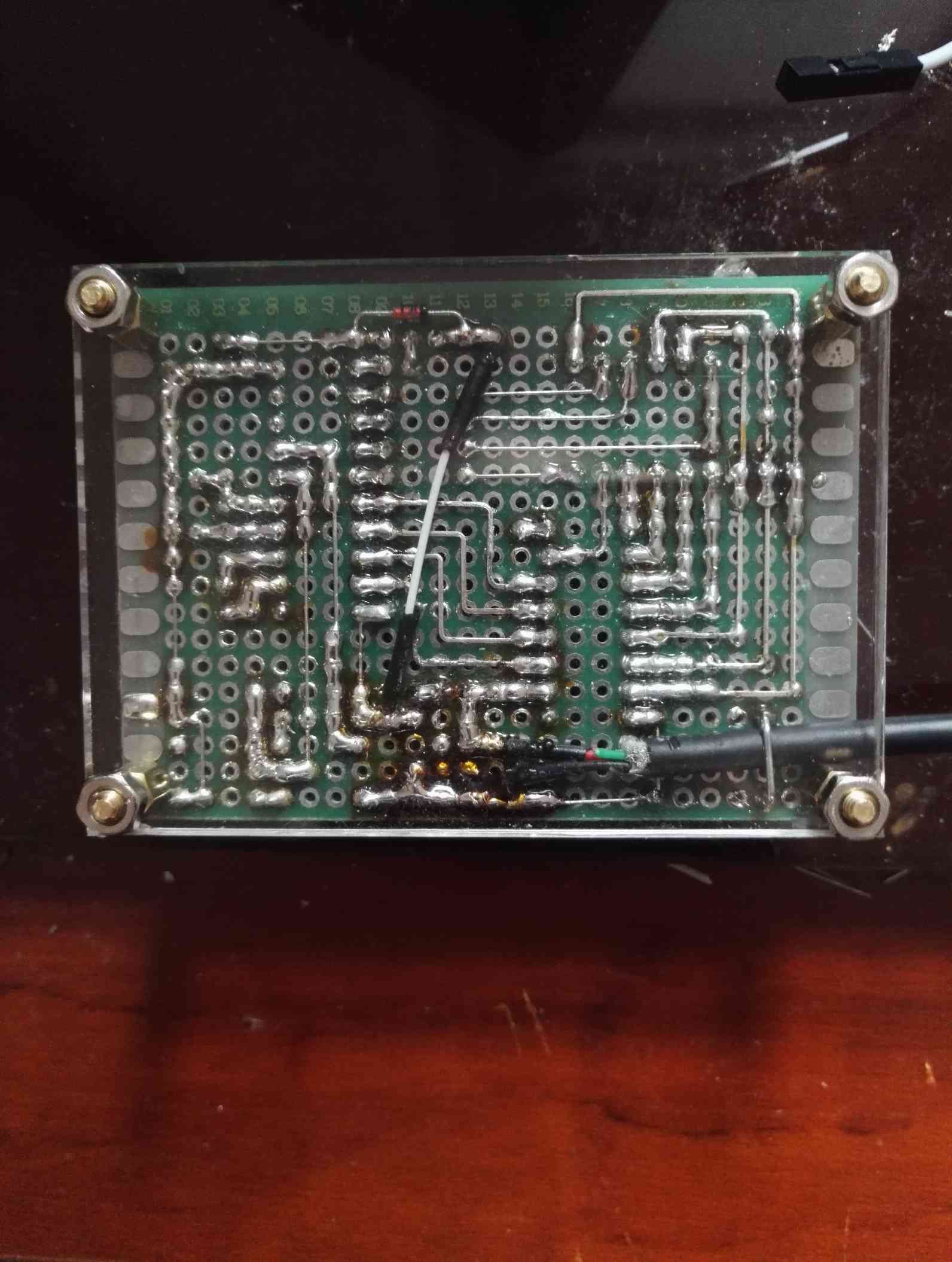

制作出來的實物圖如下：

放一下單片機代碼。
#include <stc11f02e.h>
#include <intrins.h>

sbit BEE = P3^7;
sbit ADDR3 = P1^0;
sbit ADDR2 = P1^1;
sbit ADDR1 = P1^2;
sbit ADDR4 = P1^3;

sbit KEY0 = P3^2;
sbit KEY1 = P3^3;

sbit P_HC595_SER = P1^4;       //串行數據輸入
sbit OE = P1^5;                   //輸出允許控制
sbit P_HC595_RCLK = P1^6;       //三態輸出鎖存器的時鐘輸入
sbit P_HC595_SRCLK = P1^7;       //移位寄存器的時鐘輸入

unsigned char code t_display[] = {0x05,0x7d,0x46,0x54,0x3c,0x94,0x84,0x5d,0x04,0x14};
unsigned char LED4[4];
unsigned char display_index = 0; //位選指示標志

unsigned int Time_User; //預設時間
unsigned char cnt = 0; //1s指示標志
bit B_P;          //蜂鳴器指示

void Init_System();       //初始化函數
void Send_595(unsigned char dat);
void DisplayScan(void);
void Delay_1ms(void);
void Delay_10ms(void);
void Buzzer(void);       //蜂鳴器函數

void main(void)
{
Init_System();
while(1)
{
      while(B_P==1)
      {
         Buzzer();
      }

      LED4[0] = ~(t_display[Time_User/60/10]);
      LED4[1] = ~(t_display[Time_User/60%10]&0xfb);
      LED4[2] = ~(t_display[Time_User%60/10]);
      LED4[3] = ~(t_display[Time_User%60%10]);

      DisplayScan();

}

}

void Init_System()
{
TMOD = 0x01;
TH0 = (65536-50000)/256;
TL0 = (65536-50000)%256;
ET0 = 1;
TR0 = 0;

EX0 = 1;
IT0 = 1;
EX1 = 1;
IT1 = 1;

EA = 1;
OE = 0;
B_P=0;

Time_User=180;

}

void Send_595(unsigned char dat)
{
unsigned char i;
for(i=0;i<8;i++)
{
      if(dat & 0x80)    P_HC595_SER = 1;
      else             P_HC595_SER = 0;
      P_HC595_SRCLK = 1;
      P_HC595_SRCLK = 0;
      dat = dat<<1;
}
}

void DisplayScan(void)
{
switch(display_index)
{
      case(0):ADDR1=0;ADDR2=1;ADDR3=1;ADDR4=1;Send_595(LED4[0]);display_index++;break;
      case(1):ADDR1=1;ADDR2=0;ADDR3=1;ADDR4=1;Send_595(LED4[1]);display_index++;break;
      case(2):ADDR1=1;ADDR2=1;ADDR3=0;ADDR4=1;Send_595(LED4[2]);display_index++;break;
      case(3):ADDR1=1;ADDR2=1;ADDR3=1;ADDR4=0;Send_595(LED4[3]);display_index=0;break;
      default:break;
}
P_HC595_RCLK=0;
_nop_();
_nop_();
P_HC595_RCLK=1;
Delay_1ms();
}

void timer0(void) interrupt 1
{
TH0 = (65536-50000)/256;
TL0 = (65536-50000)%256;
cnt++;
if(cnt==20)
{
      cnt = 0;
      Time_User--;
}
if(Time_User==0)
{
      B_P=1;
      TR0=0;
}
}

void exint0(void) interrupt 0
{
if(KEY0==0)
{
      Delay_10ms();
      if(KEY0==0)
      {
         if(Time_User==0) TR0=0;
         else
         {
            TR0=!TR0;
         }
         B_P=0;
      }
      while(!KEY0);
}
}

void exint1(void) interrupt 2
{
if(KEY1==0)
{
      Delay_10ms();
      if(KEY1==0)
      {
         TR0=0;
         Time_User+=15;
         if(Time_User==3600) Time_User=0;
         B_P=0;
      }
      while(!KEY1);
}
}

void Delay_1ms(void)
{
unsigned char i,j;
_nop_();
_nop_();
i = 12;
j = 168;
do
{
      while(--j);
}while(--i);
}

void Delay_10ms(void)
{
unsigned char i,j;

_nop_();
_nop_();
i=117;
j=183;
do
{
      while(--j);
}while(--i);
}

void buzzer(void)
{
      BEE = 0;
      Delay_1ms();
      BEE = 1;
      Delay_1ms();
}

放一下圖片

ID:236982 · 發表于 2019-2-2 16:40

1、首先說蜂鳴器:
你說的單獨試蜂鳴器聲音很大，估計你買的蜂鳴器是有源的。
2、其次，有木有可能沒有按“開始按鈕（KEY0）”?

ID:213173 · 發表于 2019-2-2 16:48

你的無源蜂鳴器函數不對，只振蕩一個周期1ms哪能聽到響？
給你一個簡單的無源蜂鳴器函數(12MHz 1T)，如果用定時器做振蕩源更好些。
0.24ms半周期蜂鳴器程序
void buzzer(unsigned int x) //2x為1個振蕩周期
{ //x=1000可以鳴響0.24S
unsigned char t;
while(x--)
{
BEE=~BEE; //蜂鳴器諧振頻率2048Hz
for(t=0;t<210;t++); //0.24ms半周期=2083Hz
}
BEE=1;
}

ID:342822 · 發表于 2019-2-2 18:04

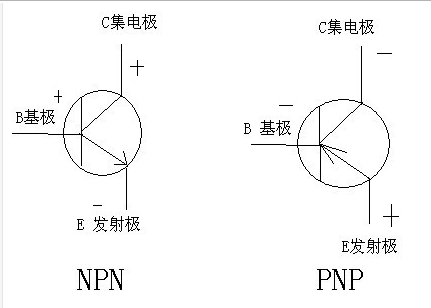

pnp管與npn管電壓極性有區別~~

ID:342822 · 發表于 2019-2-2 18:11

換個npn管試一試~~

ID:161151 · 發表于 2019-2-2 20:00

蜂鳴器子程序里的延時太短了吧，無源蜂鳴器按這個延時出來的聲音頻率太高，不在聽覺范圍內所以聽不到。

ID:399129 · 發表于 2019-2-2 23:27

suuy79 發表于 2019-2-2 16:40
1、首先說蜂鳴器:
你說的單獨試蜂鳴器聲音很大，估計你買的蜂鳴器是有源的。
2、其次，有木有可能沒有按 ...

我表達失誤了，是只循環蜂鳴器函數時聲音很大。蜂鳴器確實是無源的，有源的尺寸比這個大一圈。按鍵的話我不知道怎么修改。

ID:399129 · 發表于 2019-2-2 23:32

taotie 發表于 2019-2-2 18:11
換個npn管試一試~~

注釋掉其他的內容，只循環蜂鳴器函數，蜂鳴器可以發聲，應該不是三極管的問題。謝謝了。

ID:399129 · 發表于 2019-2-2 23:36

y_z_q3963 發表于 2019-2-2 20:00
蜂鳴器子程序里的延時太短了吧，無源蜂鳴器按這個延時出來的聲音頻率太高，不在聽覺范圍內所以聽不到。

嘗試增加了時長還是聽不到。但是只運行蜂鳴器函數可以聽到聲音。費解。

ID:399129 · 發表于 2019-2-2 23:43

wulin 發表于 2019-2-2 16:48
你的無源蜂鳴器函數不對，只振蕩一個周期1ms哪能聽到響？
給你一個簡單的無源蜂鳴器函數(12MHz 1T)，如果 ...

謝謝老師了。我臨時有事不能繼續完成這個小制作，我回頭試試。

ID:474677 · 發表于 2019-2-3 18:02

蜂鳴器函數延時太短了，再增加一個循環函數試試

ID:399129 · 發表于 2019-2-6 15:14

本帖最后由 cheng51 于 2019-2-6 17:22 編輯

解決了。是蜂鳴器運行時干擾或者是負載太大，導致單片機直接復位，原來的代碼問題不大。在正負極間裝了一個104獨石電容和10uf的點解電容后就好了。謝謝大家了。
