基于51單片機的溫度控制系統設計與制作含PCB電路圖與代碼

ID:372961 · 發表于 2019-1-19 23:21

本裝置可以模擬溫度報警系統，可以進行目標溫度和警報溫度的設計，未達到目標溫度模擬加熱的Led燈會出現一閃一閃的情況，達到設定的目標溫度會停止模擬加熱，當當前溫度高于設定的警報溫度時，蜂鳴器會進行報警。具體使用說明見設計書，還有就是有一點，不太會畫PCB,所以可以不用打開PCB

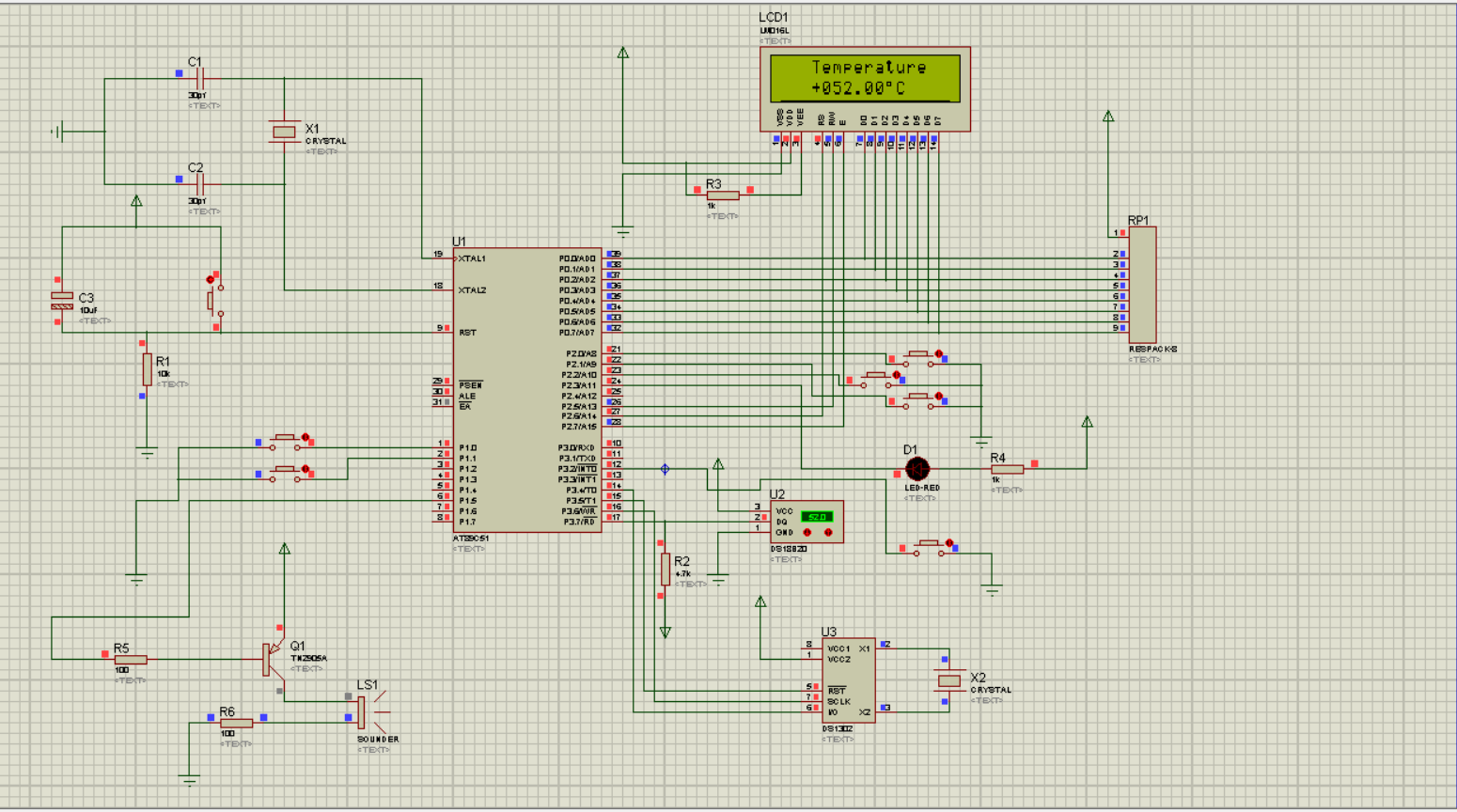

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

制作出來的實物圖如下：

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

以下是主函數部分單片機代碼:

/*2018年9月12日10:19:01*/
#include<reg51.h>
#include"lcd.h"
#include"temp.h"
#include"general.h"
#include"ds1302.h"
/*******************************************************************************
* 函數名 : main
* 函數功能 :進入目標溫度和報警溫度設置頁面后，需要返回溫度顯示頁面，必須先返回萬年歷頁面，此時再按溫度顯示鍵，方可進入溫度顯示頁面
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
//全局函數
void LcdDisplay(int);
void DS1302_LcdDisplay();
void RES();//結果運算函數
void aim();
void alarm();
void change_temp();
//--定義全局變量
typedef unsigned int u16;
unsigned char Runmodel = Calendar;
unsigned char Temp[] = "Temperature"; //溫度
unsigned char Date[] = "calendar"; //萬年歷
unsigned char Aim_tp[] = "AIM_TEMP";
unsigned char Alarm_tp[] = "Alarm_tp";
unsigned char Aim_temp = 27; //目標溫度初始值
unsigned char Alarm_temp = 95; //報警溫度初始值
unsigned char Aim_h,Aim_l,Alarm_h,Alarm_l,Alarm_mh;
int Now_temp;
//IO口設定
#define GPIO_KEY P1
sbit K1 = P2^0; //選擇按鍵1，進入萬年歷模式
sbit K2 = P2^1; //選擇按鍵2，進入溫度測量模式
sbit K3 = P2^2; //選擇按鍵3，進行目標溫度和最高溫度警報設置
sbit K4 = P1^0; //自加按鍵
sbit K5 = P1^1; //自減按鍵
sbit led = P2^3;
sbit beep=P1^5; //蜂鳴器響應
sbit reset = P3^2; //復位按鍵
void delay(u16 i)
{
while(i--);
}
void main()
{
unsigned char i = 0;
Isrint();
LcdInit(); //初始化LCD1602
while(1)
{
Runmodel = Run_Model();
if(K3 == PutDown)
{
Delay10ms(1);
if(K3 == PutDown)
{
LcdWriteCom(0x01);
LcdWriteCom(0x83);
for(i = 0;i<8;i++)
LcdWriteData(Aim_tp[i]); //第一次按下K3進行目標溫度設定
LcdWriteCom(0xc5);
aim();
LcdWriteData(Aim_h);
LcdWriteData(Aim_l);
LcdWriteData(0xdf);
LcdWriteData('C');
while(1)
{
Delay10ms(10); //這里必須加個延遲，不然溫度會一下子加三下
if(K4 == PutDown) //設置目標溫度進行自加
{
Delay10ms(2);
if(K4 == PutDown)
{
Aim_temp++; //設置目標溫度進行自加
aim();
LcdWriteCom(0xc5);
LcdWriteData(Aim_h);
LcdWriteData(Aim_l);
LcdWriteData(0xdf);
LcdWriteData('C');
}
}
if(K5 == PutDown) //設置目標溫度進行自減
{
Delay10ms(1);
if(K5 == PutDown)
{
Aim_temp--;
aim();
LcdWriteCom(0xc5);
LcdWriteData(Aim_h);
LcdWriteData(Aim_l);
}
}
if(K3 == PutDown)
{
Delay10ms(1);
if(K3 == PutDown)
{
LcdWriteCom(0x01); //清屏，進入下一個警報溫度設置頁面
LcdWriteCom(0x83);
for(i = 0;i<8;i++)
LcdWriteData(Alarm_tp[i]);
LcdWriteCom(0xc5);
alarm();
LcdWriteData(Alarm_mh);
LcdWriteData(Alarm_h);
LcdWriteData(Alarm_l);
LcdWriteData(0xdf);
LcdWriteData('C');
while(1)
{
Delay10ms(10);
if(K4 == PutDown)
{
Delay10ms(1);
if(K4 == PutDown)
{
Alarm_temp++;
alarm();
LcdWriteCom(0xc5);
LcdWriteData(Alarm_mh);
LcdWriteData(Alarm_h);
LcdWriteData(Alarm_l);
LcdWriteData(0xdf);
LcdWriteData('C');
}
}
if(K5 == PutDown)
{
Delay10ms(1);
if(K5 == PutDown)
{
Alarm_temp--;
alarm();
LcdWriteCom(0xc5);
LcdWriteData(Alarm_mh);
LcdWriteData(Alarm_h);
LcdWriteData(Alarm_l);
LcdWriteData(0xdf);
LcdWriteData('C');
}
}
if(K1 == PutDown)
{
Delay10ms(1);
if(K1 == PutDown)
{
Runmodel = Calendar;
break;
}
}
}
}
}
if(K1 == PutDown)
{
Delay10ms(1);
if(K1 == PutDown)
{
Runmodel = Calendar;
break;
}
}
}
}
}
if(Runmodel == Calendar) //萬年歷模式
{
LcdWriteCom(0x01);
LcdWriteCom(0x83);
for(i=0; i<8;i++)
LcdWriteData(Date[i]);
Ds1302Init();
LcdWriteCom(0x01);
while(1)
{
Ds1302ReadTime();
DS1302_LcdDisplay();
Runmodel = Run_Model();
if(Runmodel == Temp_test|| K3 == PutDown)
break;
}
}
if(Runmodel == Temp_test) //溫度測試模式
{
LcdWriteCom(0x01);
LcdWriteCom(0x83);
for(i=0; i<11;i++)
LcdWriteData(Temp[i]);
LcdWriteCom(0xca);
LcdWriteData(0xdf);
LcdWriteData('C'); //攝氏度
while(1)
{
LcdDisplay(Ds18b20ReadTemp());
// Delay1ms(1000);//1s鐘刷一次
Now_temp = Ds18b20ReadTemp();
change_temp();
if(Now_temp< Aim_temp) //如果目前溫度低于目標溫度，那么將開啟加熱模式
{
EA = 1;
}
if( Now_temp> Aim_temp) //如果目前溫度高于目標溫度，那么將關閉加熱模式
{
led =1;
EA = 0;
}
if(Now_temp >= Alarm_temp)
{
while(1)
{
beep=~beep;
delay(10);
if(Now_temp < Alarm_temp)
break;
}
}
if(K1 == PutDown)
{
Delay10ms(1);
if(K1 == PutDown)
{
Runmodel = Calendar;
LcdWriteCom(0x01); //清屏,這里不能用初始化！
break;
}
}
if(K3 == PutDown)
{
Delay10ms(1);
if(K3 == PutDown)
{
break;
}
}
}
}
}
}
/*******************************************************************************
* 函數名 : LcdDisplay()
* 函數功能 : LCD顯示讀取到的溫度
* 輸入 : v
* 輸出 : 無
*******************************************************************************/
void LcdDisplay(int temp) //lcd顯示
{
unsigned char datas[] = {0, 0, 0, 0, 0}; //定義數組
float tp;
if(temp< 0) //當溫度值為負數
{
LcdWriteCom(0xc3); //寫地址 80表示初始地址
LcdWriteData('-'); //顯示負
//因為讀取的溫度是實際溫度的補碼，所以減1，再取反求出原碼
temp=temp-1;
temp=~temp;
tp=temp;
temp=tp*0.0625*100+0.5;
//留兩個小數點就*100，+0.5是四舍五入，因為C語言浮點數轉換為整型的時候把小數點
//后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就
//算由?.5，還是在小數點后面。
}
else
{
LcdWriteCom(0xc3); //寫地址 80表示初始地址
LcdWriteData('+'); //顯示正
tp=temp;//因為數據處理有小數點所以將溫度賦給一個浮點型變量
//如果溫度是正的那么，那么正數的原碼就是補碼它本身
temp=tp*0.0625*100+0.5;
//留兩個小數點就*100，+0.5是四舍五入，因為C語言浮點數轉換為整型的時候把小數點
//后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就
//算加上0.5，還是在小數點后面。
}
datas[0] = temp / 10000;
datas[1] = temp % 10000 / 1000;
datas[2] = temp % 1000 / 100;
datas[3] = temp % 100 / 10;
datas[4] = temp % 10;
LcdWriteCom(0xc4); //寫地址 80表示初始地址
LcdWriteData('0'+datas[0]); //百位
LcdWriteCom(0xc5); //寫地址 80表示初始地址
LcdWriteData('0'+datas[1]); //十位
LcdWriteCom(0xc6); //寫地址 80表示初始地址
LcdWriteData('0'+datas[2]); //個位
LcdWriteCom(0xc7); //寫地址 80表示初始地址
LcdWriteData('.'); //顯示 ‘.’
LcdWriteCom(0xc8); //寫地址 80表示初始地址
LcdWriteData('0'+datas[3]); //顯示小數點
LcdWriteCom(0xc9); //寫地址 80表示初始地址
LcdWriteData('0'+datas[4]); //顯示小數點
}
void DS1302_LcdDisplay()
{
LcdWriteCom(0x80+0X40);
LcdWriteData('0'+TIME[2]/16); //時
LcdWriteData('0'+(TIME[2]&0x0f));
LcdWriteData(':');
LcdWriteData('0'+TIME[1]/16); //分
LcdWriteData('0'+(TIME[1]&0x0f));
LcdWriteData(':');
LcdWriteData('0'+TIME[0]/16); //秒
LcdWriteData('0'+(TIME[0]&0x0f));
LcdWriteCom(0x80);
LcdWriteData('2');
LcdWriteData('0');
LcdWriteData('0'+TIME[6]/16); //年
LcdWriteData('0'+(TIME[6]&0x0f));
LcdWriteData('-');
LcdWriteData('0'+TIME[4]/16); //月
LcdWriteData('0'+(TIME[4]&0x0f));
LcdWriteData('-');
LcdWriteData('0'+TIME[3]/16); //日
LcdWriteData('0'+(TIME[3]&0x0f));
LcdWriteCom(0x8D);
LcdWriteData('0'+(TIME[5]&0x07)); //星期
}
void aim()
{
Aim_h = (Aim_temp)/10 + '0'; //必選加個'0',不然沒用
Aim_l = Aim_temp%10 + '0';
}
void alarm()
{
Alarm_mh = Alarm_temp/100 + '0';
Alarm_h = (Alarm_temp%100)/10 + '0'; //必選加個'0',不然沒用
Alarm_l = Alarm_temp%10 + '0';
}
void change_temp() //必要的轉換，將返回的tp進行轉化
{
Now_temp = Now_temp*0.0625*100+0.5;
Now_temp = (Now_temp/10000)*100+(Now_temp%10000/1000)*10+(Now_temp%1000/100);
}

復制代碼

全部資料51hei下載地址：

溫控.zip (2.37 MB, 下載次數: 575)

ID:648989 · 發表于 2019-11-29 00:30

問題已經解決了，就是1602的連接問題，我重新找了一個板子自帶的程序，下進去，將1602調試好了之后，再下程序就可以了，我是直接將1602插到板子上的，用線連接的還是不行，對比一下，估計應該是線與可調電阻其中的一個有問題，盡量將可調電阻連上應該就可以了，還有非常感謝樓主的幫助

ID:474333 · 發表于 2019-2-26 21:57

你好能聯系你么

ID:372961 · 發表于 2019-5-11 15:23

t1230 發表于 2019-5-8 22:00
仿真是什么版本?

？？？用的是proteus6.0的版本嗎

ID:648989 · 發表于 2019-11-28 20:43

仿真正常，為啥連接實物不行呢，程序能下進去，板子型號stc89c52

ID:648989 · 發表于 2019-11-28 20:44

1602能點亮，但就是沒顯示

ID:679379 · 發表于 2020-1-2 09:53

感謝樓主提供詳細資料

ID:692660 · 發表于 2020-2-13 11:49

謝謝樓主分享！

ID:707877 · 發表于 2020-3-27 17:15

樓主，這個不能進行按鍵設置目標溫度吧

ID:694401 · 發表于 2020-3-31 13:19

樓主能私聊嗎？

ID:729938 · 發表于 2020-4-20 14:56

你好，下載的打不開啊

ID:747418 · 發表于 2020-5-19 10:16

LCD為什么沒顯示

ID:779690 · 發表于 2020-6-15 11:06

還不錯

ID:761905 · 發表于 2020-9-16 22:24

2267788241 發表于 2020-5-19 10:16
LCD為什么沒顯示

檢查一下接口

ID:315554 · 發表于 2020-9-19 17:39

很好，學習一下，謝謝分享，看自己有沒有辦法改成顯示到十位即可，
