HC6800-ES V2.0單片機DS1302可調電子時鐘程序

ID:465013 · 發表于 2019-1-9 01:42

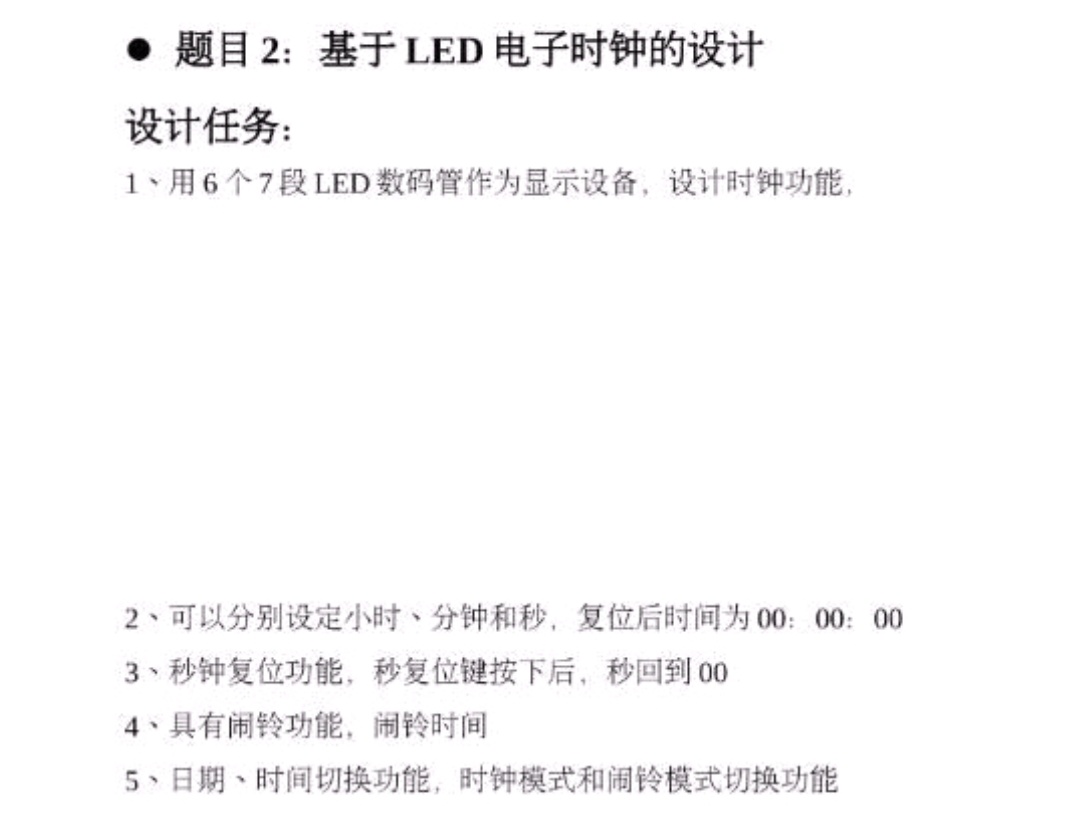

實現的功能如下（無鬧鐘功能）。實物圖和工程文件在壓縮包
制作出來的實物圖如下：

1302顯示可調時間日期+設置鬧鐘

單片機源程序如下:

//顯示格式24-35-25 ，小時-分鐘-秒鐘，按下S3后，顯示年月日，2017.09.10，延時6秒后返回
#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
#define sce timedate[1]
#define min timedate[2]
#define hour timedate[3]
#define date timedate[4]
#define week timedate[6]
#define month timedate[5]
#define year timedate[7]
uchar displaychar1[8]={0,1,2,3,4,5,6,7},a,ya,ja ; //a結尾的字符都用來專門延時，a通用，ya日期延時程序用
uchar commandchar[9]={0,0x80,0x82,0x84,0x86,0x88,0x8a,0x8c,0x8e}; //與timedate對應，分別控制每個寄存器的寫，讀時數組+1，第8個數是控制寫保護位
uchar timedate[8],sdat,seta,m;
bit s,s2,s3,s4,K,setbit,sk;
sbit d = P2^6;
sbit w = P2^7;
sbit S2 = P3^0;
sbit S3 = P3^1;
sbit S4 = P3^2;
sbit SCLK = P3^3;
sbit TIO = P3^4;
sbit TRST = P3^5;
uchar LD = 1; //************數碼管,亮度調節,0最小,10最高,越亮越閃因會影響開始信號查詢時間,建議最高設置為3**************
unsigned char code duan[]=
{ 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0x00 }; //段選碼0-9
void timeout(uchar a)
{
uchar b;
for(;a>0;a--)
for(b=114;b>0;b--);
}
void timeout5us()
{
_nop_();
}
void display() //兩個數,分別記錄鍵值和重復碼個數
{
P0 = 0xfe; w = 1; w = 0; //顯示1位
P0 = (displaychar1[0]); d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選
P0 = 0xfd; w = 1; w = 0; //顯示2位
P0 = displaychar1[1]; d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選
P0 = 0xfb; w = 1; w = 0; //顯示3位
P0 = displaychar1[2]; d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選
P0 = 0xf7; w = 1; w = 0; //顯示4位
P0 = displaychar1[3]; d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選，否則下一個位選變化后由于段選沒變會將此位信息顯示到下一個位。
P0 = 0xef; w = 1; w = 0; //顯示5位
P0 = displaychar1[4]; d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選
P0 = 0xdf; w = 1; w = 0; //顯示6位
P0 = displaychar1[5]; d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選
P0 = 0xbf; w = 1; w = 0; //顯示7位
P0 = displaychar1[6]; d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選
P0 = 0x7f; w = 1; w = 0; //顯示8位
P0 = displaychar1[7]; d = 1; d = 0;
timeout(LD);
P0 = 0; d = 1; d = 0; //清除段選，否則下一個位選變化后由于段選沒變會將此位信息顯示到下一個位。
}
/************************************************************************************
-------------------------------以下是與時鐘芯片的數據時序---------------------------*/
//寫控制和一個字節
void sendchar(uchar csdat,uchar sdat)
{ SCLK = 0;
TRST = 1;
for(a=0;a<8;a++)
{
SCLK = 0;
TIO = (csdat%2);
SCLK = 1;
csdat >>=1;
}
for(a=0;a<8;a++)
{
SCLK = 0;
TIO = (sdat%2);
SCLK = 1;
sdat >>=1;
}
SCLK = 0;
TRST = 0;
}
//讀一個字節
uchar receviechar(uchar crdat)
{
uchar rdat;
TRST = 1;
// TIO = 1;
TRST = 1;
for(a=0;a<8;a++)
{
SCLK = 0;
TIO = (crdat%2);
SCLK = 1;
crdat >>=1;
}
for(a=0;a<8;a++)
{
SCLK = 1;
rdat >>= 1;
SCLK = 0;
if(TIO)
rdat = rdat|0x80;
}
SCLK = 0; TRST = 0;
return rdat ;
}
//讀取時分秒
void readtime()
{
sendchar(0x8e,0);
hour = receviechar(0x85);
min = receviechar(0x83);
sce = receviechar(0x81);
sendchar(0x8e,0x80); //
}
//讀取年月日
void readyear()
{
sendchar(0x8e,0);
date = receviechar(0x87);
month = receviechar(0x89);
year = receviechar(0x8d);
sendchar(0x8e,0x80); //
}
//=========================鍵盤掃描，用定時器延時================================
bit jianpan(K)
{
if((!K)&TF0) //如果S2按下且計時器0溢出
{
TF0 = 0;
ja++;
if(ja>=2)
{// P1 = 0;
TR0 = 0; //每次按下后都會關閉定時器，后面的程度會檢測松手，松開按鍵后會重新打開定時器，可以保護每次按下只起作用一次
ja = 0;
s = 1;
}
return s;
}
return s;
}
//===========================================================================================================
//**********************************************設置時間日期子函數*******************************************
//===========================================================================================================
void settime()
{
// uchar sdat,seta;
// bit sk;
setbit=1; //設置控制標識，進本函數后先就讓標識打開，在下面延時跳出前都會一直跳入設置功能函數
if(TF1&(s2==s3==s4==0)) //沒有按鍵按下時用定時器1來延時跳出
{
TF1=0;
seta ++;
}
if(!(s2==s3==s4==0)) seta = 0; //延時時間超過一定值，或者有按鍵被按下（注意！這個符號）時，時間會被延長
if(s3); //P1++; //P1++無用：調試軟件時檢測運行的次數
if(seta>=70)
{
setbit=0; //關閉設置
sdat = 0;
}
if(sk!=s2) //sk用來做s2的中間暫存數據，用來用來識別S2是否變化過
{
sk = s2;
if(s2)
sdat ++; //每次進行一次S2動作時才自加一次SDTA
if(sdat ==6)sdat=7; //跳過星期，本程序不顯示星期
}
m = timedate[sdat]/16*10+timedate[sdat]%16; //m用10進制存下
if(s3) m--;
if(s4) m++;
switch (sdat) //每次進入設置的對應操作判斷
{
case 1:
if(m>59) m = 0; break;
case 2:
if(m>59) m = 0; break;
case 3:
if(m>23) m = 0; break;
case 4:
if(timedate[5]==4|timedate[5]==6|timedate[5]==9|timedate[5]==11) //小月
{
if(m>30) m = 1; break;
}
if(timedate[5]==2&(timedate[7]%4==0)) //閏年2月
{
if(m>29) m=1; P1++; break; //
}
if(timedate[5]==2&(timedate[7]%4!=0)) //平年2月
{
if(m>28) m=1; break;
}
if(m>31) m =1; break; //其它月分情況
case 5:
if(m>12) m = 1; break;
case 6: sdat++; //跳過星期本程序不顯示星期
if(m>7) m = 1; break;
case 7:
if(m>99) m = 0; break;
default : /****不在判斷范圍的進行初始化處理*/
sdat = 0; sk=0; setbit = 0;s2 = 0;// P1++; //本程序所有P1++都是測試軟件運行情況用 //每次在不滿足條件時自動讓數據初始化，
break;
//s2=0是優化點，在按下S2后按鍵標識不會清零，松手時程序已重復運行了很多遍，所以會重新跳回設置的第一位，加本命令可以讓設置判斷失效，不進設置頁。
}
//==================================
//setbit為1則說明以上有成立的條件，需要發送修改數據
if(setbit)
{
sendchar(0x8e,0); //去寫保護
sendchar(commandchar[sdat],m/10*16+m%10); //將改好的數字發送到1302
sendchar(0x8e,0x80); //加寫保護
if(seta%5>2&seta<50)
timedate[sdat] = 0xbb; //設置延時操作期間控制閃爍時間
} //顯示空，對應段選的兩位11；0xbb/16=11，0xbb%16=11 ，而上面段選數組中第12個數是顯示空
//寫程序時用的測試語句，無用時未刪供復習時看看當時的思路
/* switch (sdat)
{
case 1:
P1=0xfe;
m = sce;
if(s4) m++;
if(s3) m--;
break;
case 2:
P1=0xfd; break;
case 3:
P1=0xfb; break;
case 4
:P1=0xf7; break;
case 5:
P1=0xef; break;
case 6:
P1=0xdf; break;
case 7:
P1=0xbf; break;
case 8:
P1=0x7f; break;
default :
sdat = 0;sk=0; //每次在不滿足條件時自動讓數據初始化，
break;
} */
}
//===================================================================================
//============================== 主函數==============================================
main()
{
SCLK = 0 ;
TRST = 0 ;
readyear(); //讀取年月日
if(year!=0x17) //如果不是2017年，就初始化1302 ，給初值是17年10月03日，12：11：15
{
sendchar(0x8e,0);
sendchar(0x80,0x15);
sendchar(0x82,0x11);
sendchar(0x84,0x12);
sendchar(0x86,0x03);
sendchar(0x88,0x10);
sendchar(0x8c,0x17);
sendchar(0x8e,0x80);
}
TMOD = 0x12; //設置定時器工作模式
TR1 = 1;
TR0 = 1;
while(1)
{
if(!S2) s2 = jianpan(S2);
if(!S3) s3 = jianpan(S3);
if(!S4) s4 = jianpan(S4);
TRST = 0;
/*以下是開始年月日自動歸零的問題修改，問題產生原因是開始沒有加！setbit這個條件，程序在運行到設置年月日時依然會進
入下面這個判斷，然后再進入設置，但是年月日在這里還沒有讀數，所以這里的設置就會進入M=0然后加或減，從而讓設置值
出現錯誤
*/
if((!ya&(!setbit)&(!s3))|(setbit&(sdat<4))) //如果S2沒有被按下且不在顯示年月日的延時范圍，而且設置標識為0時，或者在標識為1但是設置值在123中時，則正常顯示時間格式
{
readtime(); //P1++; //先讀一下時間然后再判官設置程序，這樣的主要目的是讓初m的值由1302決定。
if(s2|setbit) //按下S2或設置標識打開時會進入本判斷
{
ya = 0;
settime();
}
displaychar1[0] = duan[hour/16];
displaychar1[1] = duan[hour%16];
displaychar1[2] = duan[10];
displaychar1[3] = duan[min/16];
displaychar1[4] = duan[min%16];
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

單片機DS1302可調電子時鐘.rar (214.88 KB, 下載次數: 52)

ID:619942 · 發表于 2019-12-23 11:17

實驗程序很方便，就是還沒上去試試行不行
自己技術太差了，需要師兄們幫助啊、~~~~~

ID:619942 · 發表于 2019-12-23 12:53

感覺這個程序還是太長了點，不過比我自己寫的好很多，說實話，小拜對這些東西了解起來實在是困難

ID:315554 · 發表于 2020-1-8 10:23

謝謝樓主，不錯的程序代碼，注釋詳細，如果有個原理圖更妙，

ID:737450 · 發表于 2020-4-25 08:31

有點讀不懂
