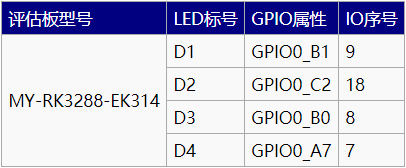

【接上一章節明遠智睿MY-RK3288-EK314 ANDROID5.1 測試手冊（1）】 2.6標準GPIO測試 2.6.1接口屬性
下載附件
2019-1-7 10:55 上傳
2.6.2測試方法1）GPIO輸出測試 · 設置需要測試的GPIO的IO序號 ＃ OUT_IO_NUMBER=9 · 導出GPIO ＃ echo ${OUT_IO_NUMBER} > /sys/class/gpio/export · 設置GPIO方向 ＃ echo out > /sys/class/gpio/gpio${OUT_IO_NUMBER}/direction · 控制輸出電平 ＃ echo 0 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
＃ echo 1 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value 2）GPIO輸入測試 · 設置需要測試的GPIO的IO序號 ＃ IN_IO_NUMBER=18 · 導出GPIO ＃ echo ${IN_IO_NUMBER} > /sys/class/gpio/export · 設置GPIO方向 ＃ echo in > /sys/class/gpio/gpio${IN_IO_NUMBER}/direction · 查看輸入電平 cat /sys/class/gpio/gpio${IN_IO_NUMBER}/value

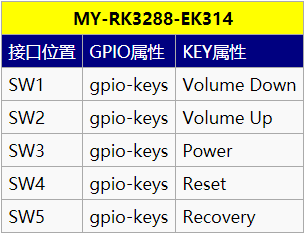

2.7 GPIO-KEY測試 2.7.1接口屬性
下載附件
2019-1-7 10:56 上傳
2.7.2測試方法直接按SW1和SW2
2.7.3附圖
2.8串口測試 MY-RK3288-EK314共3個串口，其中1個調試串口，2個用戶串口。

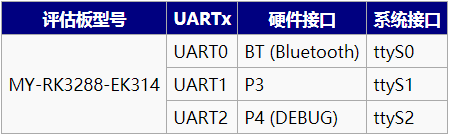

2.8.1用戶串口屬性
下載附件
2019-1-7 10:56 上傳
提示：這里列出串口的收發管腳，串口其它管腳的定義請看原理圖。
2.8.2串口測試· 安裝串口軟件APK · 附圖
2.9 RTC測試 2.9.1測試說明受快遞運輸影響，MY-RK3288-EK314 系列評估板發貨時不帶電池。測試RTC前請自備紐扣電池并安裝到評估板上。
MY-RK3288-EK314的電池座在底板正面的“BT1”位置。
2.9.2測試方法1）開機后查看"clock" · 附圖 2）關機后，等一會兒再開機： · 附圖
2.10 SPI測試 MY-RK3288-EK314上有兩組SPI接口。

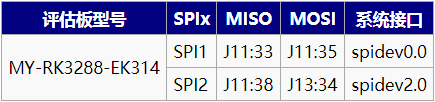

2.10.1接口屬性測試需要用到SPI接口的MISO和MOSI管腳，在下表中列出。
下載附件
2019-1-7 10:58 上傳
2.10.2測試說明 1）采用SPI自發送（輸出）自接收（輸入）的方式。
注意：測試需要短接評估板的管腳，如果不確定自己能正確短接的請找硬件工程師支持，否則可能會損壞評估板。 2）與SPI測試程序匹配的SPI接口是SPI2，所以我們的SPI測試是測試SPI2。
2.10.3測試方法1）準備測試
短接SPI0的MISO和MOSI管腳。
2）執行測試
＃ ./spi_test -D /dev/spidev0.0
3）測試結果
如果SPI正常，在終端上會看到如下字符：
FF FF FF FF FF FF
40 00 00 00 00 95
FF FF FF FF FF FF
FF FF FF FF FF FF
FF FF FF FF FF FF
DE AD BE EF BA AD
F0 0D
2.10.4附圖
2.11攝像頭OV13850測試 接上攝像頭，啟動，接著打開“Camera”，會出現如下： · 附圖
