STM32F4結合ESP8266上傳信息到one_net(中國移動物聯網云臺)的總結（含客戶端查詢）

ID:251118 · 發表于 2019-1-6 11:26

采用的主控制芯片是是STM32F407ZGT6,這里就不詳述硬件資源
采用HTTP傳輸協議
以后會推出STM32F1、NXP、以及51的使用（敬請期待）
一、資源準備
STM32F4
ESP8266(串口通信)模塊
中國移動云臺開發者賬號（另說明）
平臺網址->https://open.iot.10086.cn/
二、基礎知識
串口通信（驅動）
AT指令集
HTTP協議（ONE_NET）

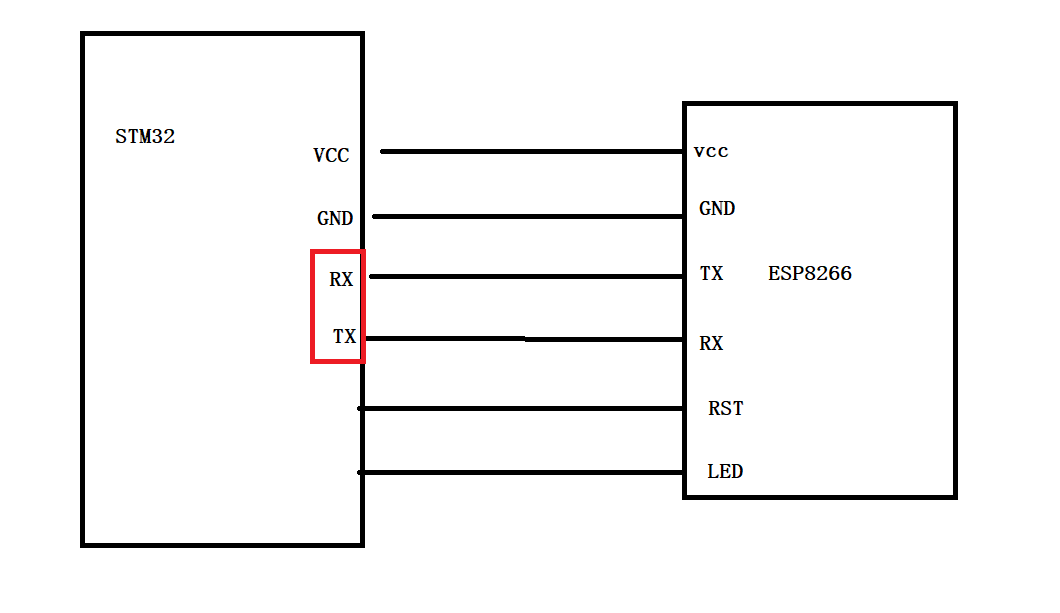

三、硬件連接

此處我以stm32的串口3為例
四、程序編寫
1.初始化串口
2..初始化esp8266
①上電檢測是否處于透?jìng)靼l(fā)送，強制退出透?jìng)靼l(fā)送
②復位等待連接WiFi熱點
③設置單連接模式
④設置透?jìng)髂Ｊ?/strong>
3.發送數據到云服務器
①連接到服務器
(183.230.40.33,80）one_net

②開啟透?jìng)靼l(fā)送
③發送數據幀（http協議文件格式）
④退出透?jìng)?/font>

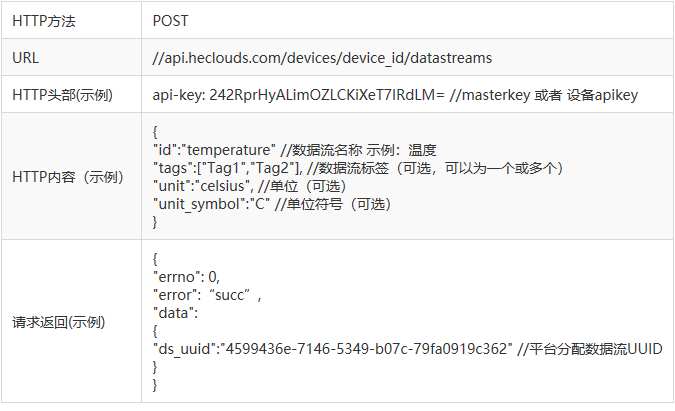

五、關于http協議

這只是其中的一種
六、關于新增數據數據流代碼已生成庫
附件（下載）

七、關于使用

1.初始化
2.發送信息到服務器
3.修改目標路由器ssid和密碼
注意使用LIB函數前應該做以下操作：
定義賦值數組：很重要!!!!!在源文件加入以下代碼

const u8* wifista_ssid="xxxxxxxxxxx";          //路由器SSID號
const u8* wifista_encryption="wpawpa2_aes"; //wpa/wpa2 aes加密方式
const u8* wifista_password="12345678";    //連接密碼
u8 devices_id[10]={"xxxxxxxx"};//設備ID
u8 api_key[28]="u4545464457657566556853242";//api密鑰
extern const u8* wifista_ssid;          //WIFI STA SSID
extern const u8* wifista_encryption;  //WIFI STA 加密方式
extern const u8* wifista_password;    //WIFI STA 密碼
extern  u8 devices_id[10];//設備ID
extern  u8 api_key[28];//api密鑰

要加入
#include "iot_one_net.h"
頭文件路徑要包含文件夾

八、云臺

九、客戶端
python寫的程序
暫時還在測試^ __ ^
放個圖先：
未完待續............................
