STC15W204S單片機control ws2812B七彩流水燈程序(36燈)

  [復制鏈接]
跳轉到指定樓層
樓主
1黑幣
STC15W204S-SOP16郔苤炵苀啣-v1.0萇繚芞.pdf (23.23 KB, 下載次數: 234) 上次程序更新后,STC15W204s控制ws2812B七彩流水燈,發現一個問題,就是keil C編譯時,燈數調整為37時,一直報錯說內存超出,希望高手能指點迷津,現在將36燈程序分享給大家:

單片機源碼:
  1. #include<stc15.h>
  2. #include"intrins.h"
  3. sbit WS2812 = P1^0;
  4. #define numLEDs 36  //燈的個數
  5. unsigned char buf_R[numLEDs] = {0};//顏色緩存
  6. unsigned char buf_G[numLEDs] = {0};
  7. unsigned char buf_B[numLEDs] = {0};
  8. void RGB_Set_Up();  //送0碼
  9. void RGB_Set_Down(); //送1碼
  10. void HAL_Delay(unsigned long t)
  11. {
  12.     unsigned int x,y;
  13.     for(x=114;x>0;x--)
  14.    for(y=t;y>0;y--);
  15. }
  16.    //復位延時
  17. void Delay50us()  [url=]//@22.1184MHz[/url]
  18. {
  19. unsigned char i, j;

  21. _nop_();
  22. _nop_();
  23. i = 2;
  24. j = 15;
  25. do
  26. {
  27.   while (--j);
  28. } while (--i);
  29. }
  30. //1碼，高電平850ns 低電平400ns 誤差正負150ns
  31. void RGB_Set_Up()
  32. {
  33.   WS2812 = 1;
  34.    //經過邏輯分析儀調試的的延時
  35.   _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_();
  36.    _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_();
  37.   WS2812 = 0;
  38. }
  39. //1碼，高電平400ns 低電平850ns 誤差正負150ns
  40. void RGB_Set_Down()
  41. {
  42.    WS2812 = 1;
  43.    //經過邏輯分析儀調試的的延時
  44.   _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_();
  45.   WS2812 = 0;
  46. }
  47. //發送24位數據
  48. void Send_2812_24bits(unsigned char G8,unsigned char R8,unsigned char B8)
  49. {
  50.      unsigned int n = 0;
  51.      //發送G8位
  52.     for(n=0;n<8;n++)
  53.     {
  54.         G8<<=n;
  55.      if(G8&0x80 == 0x80)
  56.      {
  57.         RGB_Set_Up();
  58.      }
  59.      else
  60.      {
  61.        RGB_Set_Down();
  62.      }
  63.     }
  64.     //發送R8位
  65.     for(n=0;n<8;n++)
  66.     {
  67.         R8<<=n;
  68.      if(R8&0x80 == 0x80)
  69.      {
  70.         RGB_Set_Up();
  71.      }
  72.      else
  73.      {
  74.        RGB_Set_Down();
  75.      }
  76.     }
  77.    //發送B8位
  78.       for(n=0;n<8;n++)
  79.     {
  80.         B8<<=n;
  81.      if(B8&0x80 == 0x80)
  82.      {
  83.         RGB_Set_Up();
  84.      }
  85.      else
  86.      {
  87.        RGB_Set_Down();
  88.       }
  89.     }
  90. }
  91. //復位碼
  92. void RGB_Rst()
  93. {
  94.      WS2812 = 0;
  95.    Delay50us();
  96. }

  98. //顏色交換24位不拆分發
  99. void SetPixelColor(unsigned char num,unsigned long c)
  100. {
  101.     unsigned char i;
  102.        for(i=0;i<numLEDs;i++)
  103.     {
  104.        buf_R[num] = (unsigned char)(c>>16);
  105.      buf_G[num] = (unsigned char)(c>>8);
  106.      buf_B[num] = (unsigned char)(c);
  107.     }
  108.    for(i=0;i<numLEDs;i++)
  109.   {
  110.    Send_2812_24bits(buf_G[i],buf_R[i],buf_B[i]);
  111.   }
  112. }
  113. //復位
  114. void PixelUpdate()
  115. {
  116. RGB_Rst();
  117. }

  119. // Fill the dots one after the other with a color
  120. //用一種顏色填充這些圓點
  121. void colorWipe(unsigned long c, unsigned int wait)
  122. {
  123.   unsigned char i=0;
  124.   for( i=0; i<numLEDs; i++)
  125. {
  126.     SetPixelColor(i, c);
  127.     PixelUpdate();
  128.     HAL_Delay(wait*5);
  129.   }
  130. }
  131. //單燈流水
  132. void Watercolor(unsigned long c, unsigned int wait)
  133. {
  134.   unsigned char i=0;
  135.   for( i=0; i<numLEDs; i++)
  136. {
  137.     SetPixelColor(i, c);
  138.   PixelUpdate();
  139.     HAL_Delay(wait*5);
  140. SetPixelColor(i, 0);
  141.    PixelUpdate();
  142.     HAL_Delay(wait);
  143.   }
  144. }


  147. void main()
  148. {
  149.   while(1)
  150.   {
  151.
  152.
  153.        colorWipe(0xff0000,1); //紅色全亮
  154.       HAL_Delay(10000);
  155.        colorWipe(0xff00,1);  //綠色全亮
  156.      HAL_Delay(10000);
  157.        colorWipe(0xff,1);//藍色全亮
  158.      HAL_Delay(10000);
  159.        colorWipe(0xffff00,1); //黃色全亮
  160.       HAL_Delay(10000);
  161.        colorWipe(0xffff,1); //青色全亮
  162.       HAL_Delay(10000);
  163.        colorWipe(0xff00ff,1); //紫色全亮
  164.       HAL_Delay(10000);
  165.        colorWipe(0xffffff,1); //白色全亮
  166.       HAL_Delay(10000);
  167.        colorWipe(0x00,1); //off
  168.       HAL_Delay(10000);
  169.         Watercolor(0xff0000, 100);//紅色單燈流水
  170.       HAL_Delay(1000);
  171.      Watercolor(0xff00, 100);//綠色單燈流水
  172.       HAL_Delay(1000);
  173.      Watercolor(0xff, 100);//藍色單燈流水
  174.       HAL_Delay(1000);
  175.      Watercolor(0xffff00, 100); //黃色單燈流水
  176.       HAL_Delay(1000);
  177.      Watercolor(0xffff, 100);//青色單燈流水
  178.       HAL_Delay(1000);
  179.      Watercolor(0xff00ff, 100); //紫色單燈流水
  180.       HAL_Delay(1000);
  181.      Watercolor(0xffffff, 100); //白色單燈流水
  182.       HAL_Delay(1000);
  183.
  184.      colorWipe(0x00,1); //off
  185.       HAL_Delay(10000);
  186.      colorWipe(0xff0000,100); //紅色逐個點亮
  187.       HAL_Delay(1000);
  188.      colorWipe(0x00,100); //0ff
  189.       HAL_Delay(1000);
  190.      colorWipe(0xff00,100);  //綠色逐個點亮
  191.       HAL_Delay(1000);
  192.      colorWipe(0x00,100); //0ff
  193.       HAL_Delay(1000);
  194.      colorWipe(0xff,100);//藍色逐個點亮
  195.       HAL_Delay(1000);
  196.         colorWipe(0x00,100); //0ff
  197.       HAL_Delay(1000);
  198.         colorWipe(0xffff00,100); //黃色逐個點亮
  199.       HAL_Delay(1000);
  200.      colorWipe(0x00,100); //0ff
  201.       HAL_Delay(1000);
  202.      colorWipe(0xffff,100); //青色逐個點亮
  203.       HAL_Delay(1000);
  204.      colorWipe(0x00,100); //0ff
  205.       HAL_Delay(1000);
  206.      colorWipe(0xff00ff,100); //紫色逐個點亮
  207.       HAL_Delay(1000);
  208.       colorWipe(0x00,100); //0ff
  209.       HAL_Delay(1000);
  210.         colorWipe(0xffffff,100); //白色逐個點亮
  211.       HAL_Delay(1000);
  212.      colorWipe(0x00,100); //0ff
  213.        HAL_Delay(1000);


  216.
  217.   }
  218. }
復制代碼

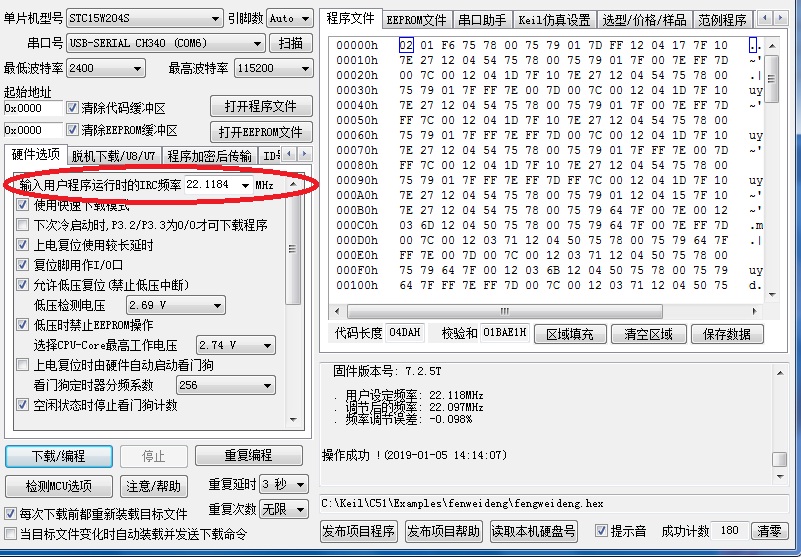

下載時STCisp設置頻率

下載時STCisp設置頻率

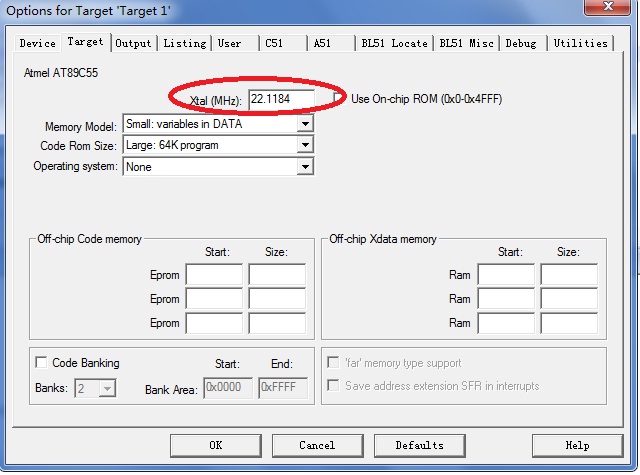

keil設置頻率

keil設置頻率

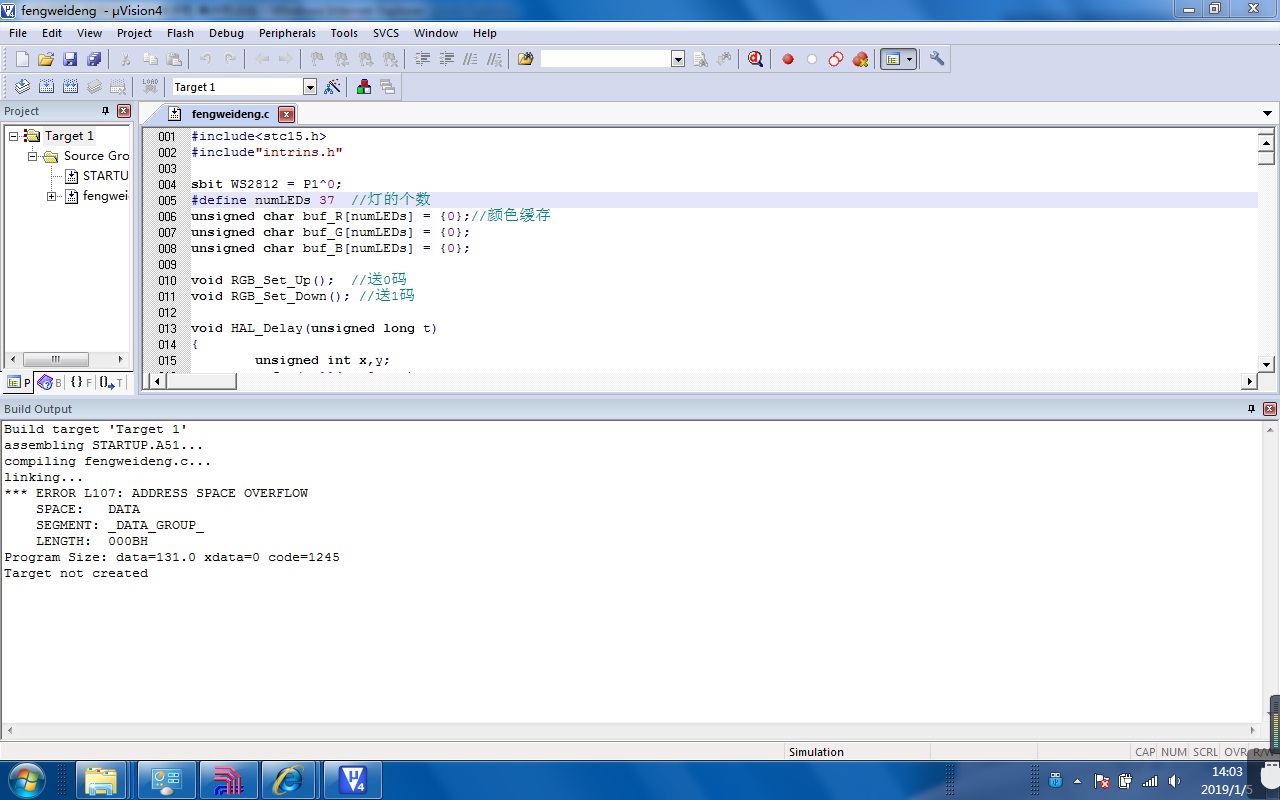

設置37燈內存地址空間滿

設置37燈內存地址空間滿

fenweideng.rar

34.1 KB, 下載次數: 445, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏18 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:419125 發表于 2019-1-7 15:12 | 只看該作者
樓主 可以加個好友么  我也學STC15W204S
回復

使用道具 舉報

板凳
ID:88049 發表于 2019-1-8 10:05 | 只看該作者
keil設置target options------memory Model 選擇large：variables in XDATA再編譯一遍試試
回復

使用道具 舉報

地板
ID:439460 發表于 2019-1-10 05:23 來自手機 | 只看該作者
已經解unsigned char idata buf_R[numLEDs] = {0};//顏色緩存 unsigned char buf_G[numLEDs] = {0};//顏色緩unsigned char buf_B[numLEDs] = {0};//顏色緩存,這樣修改最多可以點78顆燈，有興趣的朋友可以試一試
回復

使用道具 舉報

5#
ID:439460 發表于 2019-1-10 05:25 來自手機 | 只看該作者
摯愛梅兒 發表于 2019-1-8 10:05
keil設置target options------memory Model 選擇large：variables in XDATA再編譯一遍試試

這樣編譯我試了，程序能編譯能通過，下載單片機里一個燈都不亮，百度了一下說要加外部RAM
回復

使用道具 舉報

6#
ID:439460 發表于 2019-1-10 05:26 來自手機 | 只看該作者
June1210 發表于 2019-1-7 15:12
樓主 可以加個好友么  我也學STC15W204S

可以啊，加我QQ 176492137
回復

使用道具 舉報

7#
ID:238749 發表于 2019-2-20 12:51 | 只看該作者
你好，我發現這個程序只能亮ff的顏色，其余0-254的顏色無法顯示哎
回復

使用道具 舉報

8#
ID:375313 發表于 2019-2-21 21:33 | 只看該作者
陳小手43970 發表于 2019-2-20 12:51
你好，我發現這個程序只能亮ff的顏色，其余0-254的顏色無法顯示哎

你的是不是也只亮白色
回復

使用道具 舉報

9#
ID:406128 發表于 2019-3-28 11:25 | 只看該作者
老兄，你的頭文件是對的，我的改了頭文件就報錯
回復

使用道具 舉報

10#
ID:398994 發表于 2020-3-25 10:01 | 只看該作者
好東西
回復

使用道具 舉報

11#
ID:311419 發表于 2020-3-25 10:57 | 只看該作者
晶振頻率太低，要33M，我的可以用
回復

使用道具 舉報

12#
ID:712612 發表于 2020-4-2 09:35 | 只看該作者
感謝樓主
回復

使用道具 舉報

13#
ID:578423 發表于 2020-5-1 15:42 | 只看該作者
試程序要以用
回復

使用道具 舉報

14#
ID:578423 發表于 2020-5-3 18:11 | 只看該作者
樓主，如果第一個燈亮后保持到第二個亮后也保持，第三個亮后也保持，這個怎寫？太感謝了
回復

使用道具 舉報

15#
ID:436758 發表于 2020-5-22 20:52 | 只看該作者
我都用臺系類PIC的,16M 2T 一樣的可以做到完美時序
回復

使用道具 舉報

16#
ID:828768 發表于 2020-10-20 17:25 | 只看該作者
將idata改為xdata，可以128燈，我用STC15W4K32S4仿真可以成功

#define numLEDs 128  //燈的個數
unsigned char xdata buf_R[numLEDs] = {0};//顏色緩存
unsigned char xdata buf_G[numLEDs] = {0};
unsigned char xdata buf_B[numLEDs] = {0};

回復

使用道具 舉報

17#
ID:79544 發表于 2021-3-23 09:59 | 只看該作者
yuren1984 發表于 2019-1-10 05:23
已經解unsigned char idata buf_R[numLEDs] = {0};//顏色緩存 unsigned char buf_G[numLEDs] = {0};//顏色 ...

感謝分享，學習啦。這樣修改的確可以驅動60個燈珠
回復

使用道具 舉報

18#
ID:79544 發表于 2021-3-23 11:35 | 只看該作者
bababibu 發表于 2020-10-20 17:25
將idata改為xdata，可以128燈，我用STC15W4K32S4仿真可以成功

#define numLEDs 128  //燈的個數
...

牛人�。。。。。。。。。。。。。。。�
回復

使用道具 舉報

19#
ID:468169 發表于 2021-6-16 18:54 來自手機 | 只看該作者
bababibu 發表于 2020-10-20 17:25
將idata改為xdata，可以128燈，我用STC15W4K32S4仿真可以成功

#define numLEDs 128  //燈的個數
...

如果要驅動1024個像素點呢？就時候1024個燈，市場上的可以做到，怎么修改……。
回復

使用道具 舉報

20#
ID:509408 發表于 2021-7-10 14:02 | 只看該作者
nanyexin 發表于 2021-6-16 18:54
如果要驅動1024個像素點呢？就時候1024個燈，市場上的可以做到，怎么修改……。

算一下理論時間，數據手冊上發送一個bit需要1.25us左右，一個RGB像素點24bit。共需要時間 1024*1.25*24 = 30720us，即光驅動這1024顆燈需要30ms以上，這個時間已經很長了。發送過程中還不能被其他任務打斷。然后你的ram資源要足夠 (1024*3個byte，即3kb以上，想實現復雜花樣效果就要考慮算法、硬件設計，全亮這電源起碼都60安的電流了) ,
回復

使用道具 舉報

21#
ID:613016 發表于 2022-9-29 13:31 | 只看該作者
非常感謝，正好需要，我目前控制30燈珠
回復

使用道具 舉報

22#
ID:688008 發表于 2022-10-3 14:14 | 只看該作者
mark一下，后面玩的時候再來看看
回復

使用道具 舉報
