1測試前的準備 1）準備MY-RK3288-EK314開發板一套，5V直流穩壓電源，USB轉串口線。
2）接上串口線，給開發板供電，啟動板子。
2測試項目 2.1網口測試 MY-RK3288-EK314 評估板支持雙網口，一個百兆，另一個千兆。

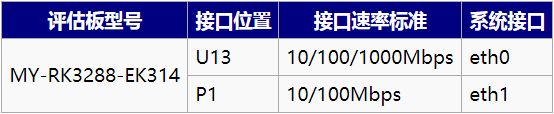

2.1.1接口屬性
下載附件
2019-1-4 17:08 上傳
2.1.2測試方法1） 測試說明 · 需要使用路由器，默認網關為192.168.137.1 2） Eth0連接測試 · 連接網線：將評估板“eth0”對應的接口與網絡路由器用網線相連接 · 附圖 3） Eth1連接測試 · 連接網線：將網線插入“eth1”對應的評估板接口，網線另一端保持與網絡路由器的接口連接 · 設置第2個網口IP： ＃ ifconfig eth1 192.168.137.100 ＃ configure the eth1
＃ ping -I eth1 192.168.137.1 ＃ send ICMP to HOST · 附圖
2.2 USB測試 2.2.1接口屬性
下載附件
2019-1-4 17:08 上傳
2.2.2測試方法
1） 開始測試
將USB設備插入底板USB接口，點擊“ApkInstaller“->”Install“->”USB Memory“ 2） 測試結束
將USB設備從底板拔出
2.2.3附圖
2.3 SD卡測試 2.3.1接口屬性
下載附件
2019-1-4 17:08 上傳
2.3.2開始測試1） 往SD卡槽插入設備
插入SD卡到底板SD卡接口，點擊”ApkInstaller”->“Install”->“TF Card” 2） 結束測試
SD卡彈出后撥出SD卡即結束測試。
2.3.3附圖
2.4背光測試 點擊“Setting”->“Display”->“Brightness level”
2.4.1附圖
2.5音頻測試 2.5.1測試說明這項測試是通過播放音頻文件驗證評估板的音頻功能。
2.5.2測試方法1）準備測試
連接音頻輸出設備到底板正面的音頻座子，音頻座子在底板正面“P15”。 2）執行測試
用U盤準備mp3音頻文件，插上U盤，直接打開mp3文件
2.5.3附圖
【下章節為明遠智睿MY-RK3288-EK314 ANDROID5.1 測試手冊（2）】
|
