1）GPIO輸出測試

· 設置需要測試的GPIO的IO序號

＃ OUT_IO_NUMBER=9

· 導出GPIO

＃ echo ${OUT_IO_NUMBER} > /sys/class/gpio/export

· 設置GPIO方向

＃ echo out > /sys/class/gpio/gpio${OUT_IO_NUMBER}/direction

· 控制輸出電平

＃ echo 0 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
＃ echo 1 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value

2）GPIO輸入測試

· 設置需要測試的GPIO的IO序號

＃ IN_IO_NUMBER=18

· 導出GPIO

＃ echo ${IN_IO_NUMBER} > /sys/class/gpio/export

· 設置GPIO方向

＃ echo in > /sys/class/gpio/gpio${IN_IO_NUMBER}/direction

· 查看輸入電平

cat /sys/class/gpio/gpio${IN_IO_NUMBER}/value

1）執行測試程序
在終端下鍵入命令執行測試，示例如下：
＃ evtest

2）選擇測試設備
Select the device event number [0-2]: 2
輸入“gpio-keys”對應的序號，這里是2

3）進行交互測試
在終端會看到“Testing ... (interrupt to exit)”，這時我們按下或松開SW1、SW2。會看到如下類似信息：

Event: time 1452590477.115958, type 1 (EV_KEY), code 114 (KEY_VOLUMEDOWN), value 0
Event: time 1452590477.115958, -------------- SYN_REPORT ------------
Event: time 1452590478.415953, type 1 (EV_KEY), code 115 (KEY_VOLUMEUP), value 1
其中“value 1”信息是在按鍵被按下的時候被輸出，“value 0”信息是在按鍵被松開的時候被輸出。

4）結束測試
按計算機上的“Ctrl”+“C”可結束按鍵測試程序。

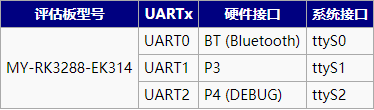

MY-RK3288-EK314共3個串口，其中1個調試串口，2個用戶串口。

提示：這里列出串口的收發管腳，串口其它管腳的定義請看原理圖。

1）測試說明

· 測試方法說明：

串口線直接相連電腦和UART1,用ssh客戶端登陸和測試。

· 測試結果說明：

通過ssh客戶端向串口發送字符串，串口可以收到字符串。

2）安裝ssh客戶端
＃ apt-get install ssh

3）UART1測試

· 執行測試命令

＃ echo “myzr” > /dev/ttyS1 (UART1發送數據myzr)
＃ cat /dev/ttyS1 (UART1接收數據)

· 測試結果附圖

受快遞運輸影響，MY-RK3288-EK314 系列評估板發貨時不帶電池。測試RTC前請自備紐扣電池并安裝到評估板上。
MY-RK3288-EK314的電池座在底板正面的“BT1”位置。

1）斷電重啟設備，查看當前系統時間和硬件時間。

· 查看當前系統時鐘命令如下：

＃ date

· 系統輸出信息如下：

Thu Aug 6 05:35:17 UTC 2012

2）查看當前RTC芯片時鐘命令如下：
＃ hwclock

· 系統輸出信息如下：

Thu Aug 6 05:35:59 2012 0.000000 seconds

3）設置系統時鐘，并同步到RTC芯片

· 設置系統時鐘命令參考如下：

＃ date -s "2013-03-28 12:30:30"

· 將系統時鐘寫入硬件時鐘命令如下：

＃ hwclok –w

4）斷電重啟評估板，查看當前系統時鐘和硬件時鐘
請參考第1步

5）測試結果
執行第3步以后看到的時鐘為新設定的時鐘。

附圖一：

附圖二：
