小圈圈、小愛心、囧字臉……只要是你想得到的，表情矩陣都能擺給你看，是不是很Cool呢~如果你不幸見到心儀的女孩就舌頭打結，不妨考慮這個哦~


下載附件

2018-12-3 03:24 上傳


下載附件

2018-12-3 03:24 上傳

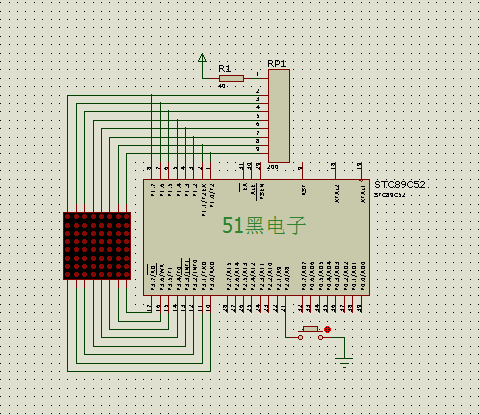

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


下載附件

2018-12-3 03:24 上傳

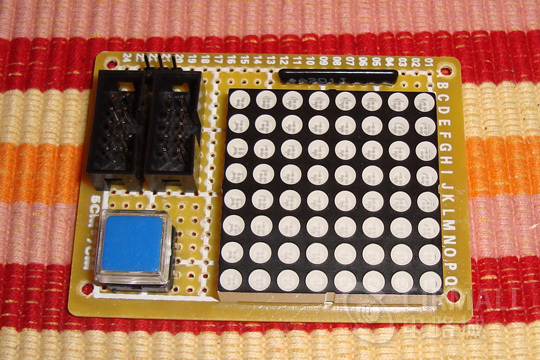

現在很流行汽車表情儀（16×16的LED陣列），淘寶上，固定幾個表情的（非陣列）要150左右，可以自定義表情的，16×16的要200多小300塊。感覺自己DIY一個成本很低，于是先做一個8×8的表情矩陣，汽車上裝著太小了，可以放在上班時候的工位上。哈哈哈。一般控制LED陣列的話，每一片8×8的陣列，使用一片max7219（約5元1片，美信公司的芯片都是很貴的）矩陣控制，或者使用兩片 74HC595鎖存器（約0.5元1片）。我買好了兩片74HC595，不過想到一片8×8的陣列理論上應該可以直接使用一個89c51來控制（89c51有32個數據腳，arduino腳不夠），仿真實驗成功，省下了1塊錢（2片595），哈哈。下面是成品圖及我錄的視頻，我自己畫了6個圖切換。你發揮想象，可以做出更多的圖來。我斷斷續續地在2天時間里抽時間把它做出來的（仿真實驗和原理圖我在N天前就已經做好了。本次DIY手工實際估算花費焊接40分鐘，調試1小時）。

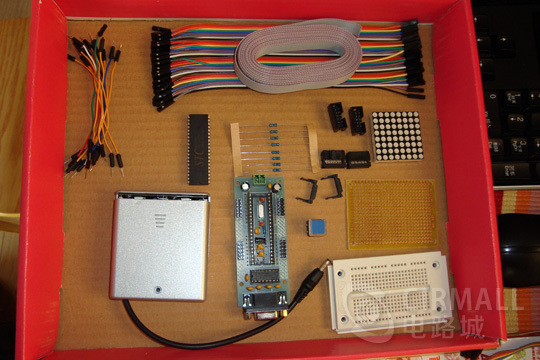

○ 8x8 LED陣列，淘寶購得，單價4.7元（后來在其他地方發現，一次性買32片的話，只需要0.7元一片）；
○ STC89C52RC單片機一片， 淘寶購得，單價3.7元；
○ 51最小系統板一個，淘寶購得，單價3.9（此為虧本賺信用價，現在賣家已經漲價到9.9元。另有5.8元價格的，小一些，沒有串口和 232芯片，做工也差一個級別。不如買9.9元的系統劃算。）；
○ 洞洞板一片，淘寶購得，單價0.4元；
○ 點觸開關一個，淘寶購得價格0.4元（一定要買帶蓋子的，手感要好很多）；
○ FC插頭，淘寶購得，10套價格2.5元。本實驗需用掉4套插頭，2套插座；
○ FC線，淘寶購得，100cm價格5元，本實驗用掉了9厘米和11厘米各一段；
○ 200歐排阻一枚，淘寶購得，單價0.4元（圖片中為8枚單阻，淘寶買，100枚價格1元。手頭正好有個排阻，可以少焊7個腳，用上了）；
○ 電池盒及1.2V電池四枚，自有；
○ 維修線，淘寶購得，20米價格2元（圖中黑色圈的那個。就是很細的漆包線，當電線用）；
○ 排針3P，淘寶購得，40P價格0.25元（上圖中沒有）；
○ 40歐電阻一枚，自有，購買的話100枚1元（上圖中沒有，調試過程中發現需要降壓，不然低電平不夠低，不亮的點會有漏光）

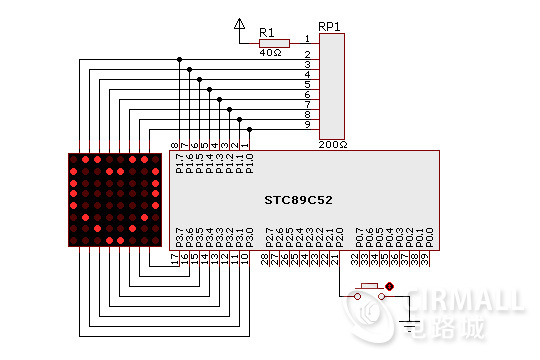

● 仿真實驗原理圖。

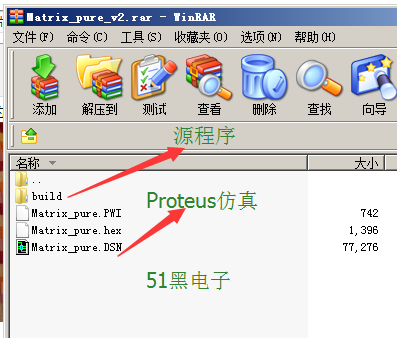

● 我使用的是proteus，附件里Matrix_pure.rar壓縮包里有仿真實驗文件(.dsn)。如果你直接下載我的實驗源代碼包，此步驟就可以省略，直接燒錄martrix_pure.hex到單片機里就可以了。

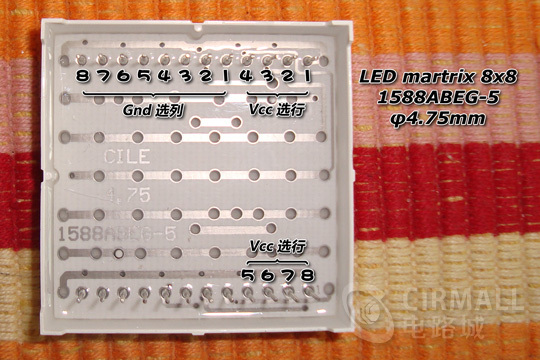

● 如果你買的也是1588abeg的話，上圖是我量好的說明書。

● 如果你使用萬用表的二極管檔來量這個陣列的話，vcc表示紅表棒，gnd表示黑表棒。萬用表的表棒接觸到相應的管腳的時候，選中的某行某列就會亮起來。陣列顯示通常是使用行掃描或列掃描。形象點解釋掃描：假設先給陣列右上角的1接上vcc，然后，為左上角1到8腳分別接上vcc和gnd。如果接的是gnd，那和vcc就型成了回路，第1行的某個點這亮了起來。這個過程叫掃描一行。接下去掃描第2行，第3行 如果一秒鐘超過30次全屏掃描的話，人眼就能看到靜止的圖象了。因為買到的陣列和仿真器里的陣列轉了90度，所以實質上，本實驗使用的是列掃描。^_^

● 如果你買的陣列是帶說明書的，此步驟可以省略。

● 把元件都堆到板子上，布一下局，看怎么排放比較漂亮。

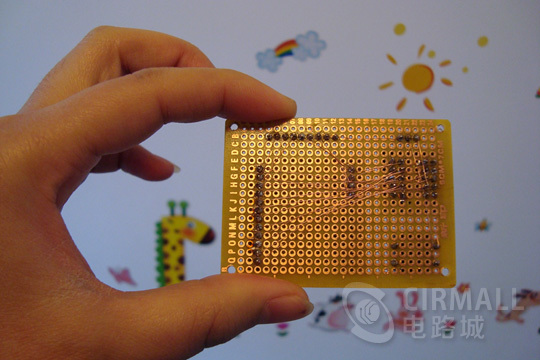

● 用老虎鉗把FC線做好，9cm和11cm各做一條。焊接的時候我使用的是線徑0.1mm的電氣維修線，不用刮漆，烙鐵可以直接把漆皮燙掉，直接焊就行了。由于我的布局原因，這里交叉的線非常多。用這種線焊比較困難，肉眼看不出是不是漆皮被燙掉了，一不當心就會把兩根線短路在一起了。你可以選擇使用帶皮的電線，或直接使用FC排線來焊接，以免象我這樣。焊了好久才算成功。（或者把那兩個FC頭子放到下圖左邊，線的情況就會好很多了。我在焊線前，先把元件都焊在板子上了，沒法拆下來，只能硬著頭皮焊了。）

● 如果你燒錄我的hex文件，你可以省略調試步驟，直接燒錄就可以了。

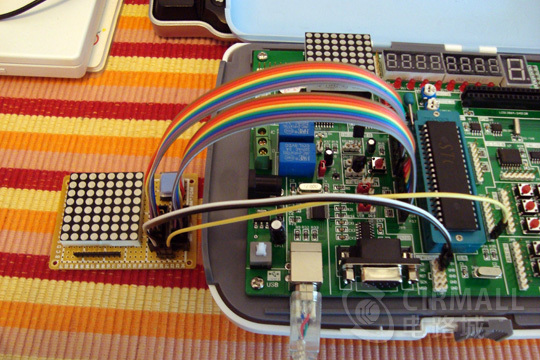

● 如果你沒有51開發板，沒關系，淘寶上買一條USB轉232線，接上原件清單里的這個最小系統，使用STC公司官方的燒錄程序就可以直接燒錄了。由于仿真軟件里的原件電氣性能都是無窮強大的（不會擊穿，沒有漏洞電壓，低電平是絕對的0，高電平是標準的3.3或5V），所以在實際應用的時候，需要計算LED的壓降，加一些外圍元件。另外調試的時候還可能發現其它問題，然后，修BUG吧。


下載附件

2018-12-3 03:24 上傳

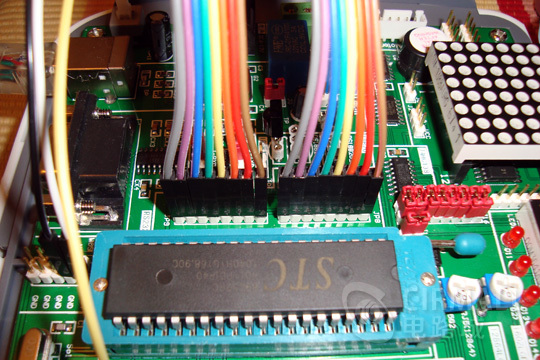

● 調試連接杜邦線的時候，推薦使用 棕1紅2橙3黃4綠5藍6紫7灰8白9黑0 的順序接線，這樣方便查看。色環電阻電感也是按這個色碼順序排列的。


下載附件

2018-12-3 03:24 上傳

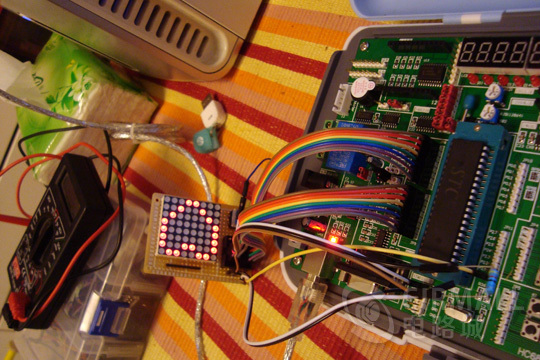

● 程序燒錄后會自動執行，看，漂亮的圖顯示出來了。調試后我發現電源上要串一個40歐的電阻進行壓降，下圖右下角一個藍色的電阻，是42歐。原理圖里我已經補上啦。

● 板子上多了一個42歐的電阻，原料清單里有，上面的圖片里都沒有。

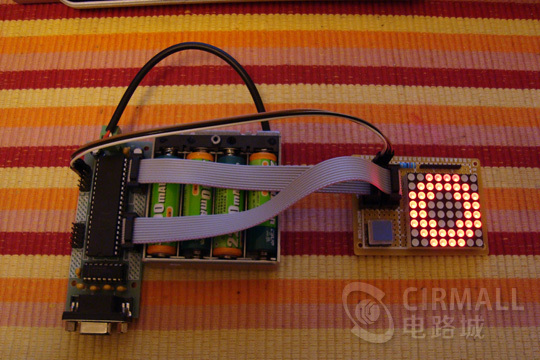

完成啦！

8   動畫過度升級版

晚上回到家，把程序升級了一下。現在切換表情的時候，會有一個小小的動畫效果。

如果你喜歡帶動畫的版本，直接燒錄新板本的程序就可以。原理圖，仿真實驗和修改后的C程序代碼在附件的Matrix_pure_v2.rar里提供。

單片機源程序如下:

1. #include <at89x52.h>

2. #include <binary.h> //從arduino里拷過來的頭文件，直觀地使用2進制

3.

4. unsigned char iconsNumber = 6; //圖標個數

5. unsigned char code icons[][8] = { //8x8圖標，高電平激活對應的點

6.   { //心

7.     B01100110,

8.     B10011001,

9.     B10000001,

10.     B10000001,

11.     B10000001,

12.     B01000010,

13.     B00100100,

14.     B00011000

15.   }

16.   ,

17.   { //囧

18.     B11111111,

19.     B10000001,

20.     B10100101,

21.     B11000011,

22.     B10111101,

23.     B10100101,

24.     B10100101,

25.     B11111111

26.   }

27.   ,

28.   { //禁止

29.     B00111101,

30.     B01000010,

31.     B10000101,

32.     B10001001,

33.     B10010001,

34.     B10100001,

35.     B01000010,

36.     B10111100

37.   }

38.   ,

39.   { //鑰匙

40.     B00011100,

41.     B00010000,

42.     B00011100,

43.     B00010000,

44.     B00010000,

45.     B01111110,

46.     B10000001,

47.     B01111110

48.   }

49.   ,

50.   { //O

51.     B00111100,

52.     B01111110,

53.     B11100111,

54.     B11000011,

55.     B11000011,

56.     B11100111,

57.     B01111110,

58.     B00111100

59.   }

60.   ,

61.   { //K

62.     B11000000,

63.     B11000110,

64.     B11001100,

65.     B11111000,

66.     B11110000,

67.     B11011000,

68.     B11001100,

69.     B11000110

70.   }

71. };

72.

73. //以下不需要修改

74. unsigned char code rowScan[] = { //行掃描，低電平讓某行形成回路

75.   B11111110,

76.   B11111101,

77.   B11111011,

78.   B11110111,

79.   B11101111,

80.   B11011111,

81.   B10111111,

82.   B01111111

83. };

84.

85. unsigned char transIcon[8];

86. unsigned char iconNew, iconOld;

87. unsigned char lineCounter;

88. unsigned char inited=0;

89.

90. void delay(void) {

91.   unsigned int k;

92.   for (k = 4000; k > 0; k--) ;

93. }

94. void main(void) {

95.   unsigned int i,j;

96.

97.   //定時器中斷設置

98.   TMOD = 1;

99.   TH0  = 255;

100.   TL0  = 0;

101.   TR0  = 1;

102.   ET0  = 1;

103.   EA   = 1;

104.

105.   //初始化

106.   if (inited==0) {

107.     for (j = 0; j <=7; j++) {

108.       transIcon[j] = icons[0][j];

109.     }

110.   }

111.

112.   while (1) {

113.     if (P2_0 == 0) { //如果P2.0按下

114.       delay();//延時過濾掉雜波

115.       if (P2_0 == 0) { //確實是按下了

116.           iconOld = iconNew;

117.         iconNew++;

118.         if (iconNew == iconsNumber) { //圖標循環

119.           iconNew = 0;

120.         }

121.         for (i = 1; i <=8; i++) {

122.           for (j = 0; j <=7; j++) {

123.             if ((i+j)>7) {

124.               transIcon[j] = icons[iconNew][i+j-8];

125.             } else {

126.               transIcon[j] = icons[iconOld][i+j];

127.             }

128.           }

129.           delay();//延時讓動畫更明顯

130.         }

131.

132.         while (P2_0 == 0) ; //按住不放避免自動連發

133.       }

134.     }

135.   }

136. }

137.

138. void t0(void)interrupt 1 using 0 { //中斷發生

139.   TH0 = 255;

140.   TL0 = 0;

141.

142.   //先把數據清空，以免漏亮

143.   P3 = 0;

144.   P1 = 0;

145.   if (lineCounter!=8) { //點亮下一行

146.     P3 = rowScan[lineCounter];

147.     P1 = transIcon[lineCounter];

148.   } else { //最后一行總是復制最上面一行，查不出錯誤原因，下面的代碼是workaround solution

149.     P3 = B11111110;

150.     P1 = 0;

151.   }

152.   lineCounter++;

153.   if (lineCounter == 9) { lineCounter = 0; }

154. }


復制代碼

所有資料51hei提供下載:
兩個版本的仿真和程序.rar (86.31 KB, 下載次數: 75)

2018-12-2 12:40 上傳

點擊文件名下載附件
下載積分: 黑幣 -5
